Cálculo de Iluminación
El cálculo de iluminación es una disciplina de la ingeniería que se encarga de determinar la cantidad y calidad de luz necesaria para satisfacer las necesidades visuales en un espacio determinado.
El diseño y dimensionamiento adecuados de los sistemas de alumbrado son primordiales en campos tales como:
– Arquitectura: para crear ambientes agradables y funcionales en edificios.
– Diseño de interiores: para resaltar elementos arquitectónicos y crear atmósferas específicas.
– Industria: para garantizar condiciones de trabajo seguras y eficientes.
– Iluminación vial: para asegurar la visibilidad y la seguridad en carreteras y calles.
Una iluminación bien diseñada y calculada tiene el poder de transformar radicalmente un entorno, influyendo en la percepción espacial, el confort visual, el rendimiento de las tareas, el estado de ánimo de los ocupantes y, en última instancia, en la calidad de vida.
Existen diferentes métodos para calcular la iluminación, desde métodos manuales simplificados hasta simulaciones lumínicas complejas realizadas con software avanzado.
Por otro lado, el cálculo de los circuitos eléctricos de alimentación de las luminarias será el habitual para cualquier tipo de receptor, pero teniendo en cuenta la ITC-BT-44 sobre luminarias (receptores de alumbrado) y la ITC-BT-09 sobre instalaciones de alumbrado exterior para este tipo de receptores.
Contenidos
Proceso de Cálculo de Iluminación
Para adentrarnos en los cálculos específicos de iluminación, será fundamental comprender algunos conceptos básicos como flujo luminoso, intensidad luminosa, iluminancia, luminancia y rendimiento luminoso.
Los conceptos de flujo luminoso e intensidad luminosa caracterizan a la luminaria (fuente de luz), mientras que la iluminancia y la luminancia describen cómo esa luz interactúa con la superficie que ilumina.
Para abordar el cálculo de la iluminación de manera efectiva, revisaremos los fundamentos y leyes de la luminotecnia y los distintos tipos de lámparas y luminarias. También realizaremos un análisis de los gráficos y diagramas utilizados en el diseño de iluminación.
Después desarrollaremos el cálculo de iluminación empleando el método de los lúmenes, un enfoque sencillo pero eficaz. Nos centraremos en determinar las luminarias en espacios interiores, como oficinas, comercios, etc. En espacios exteriores, estudiaremos las particularidades del alumbrado exterior y abordaremos el cálculo de las luminarias en vías públicas.
Por último, añadir que, aunque el cálculo de iluminación profesional usa software de diseño de iluminación, los métodos manuales ayudan a entender la teoría básica.
El software de cálculo de iluminación permite crear modelos tridimensionales del espacio y simular la distribución de la luz con gran precisión. De esta forma, los diseñadores pueden optimizar la disposición de las luminarias, seleccionar las más adecuadas y predecir el resultado lumínico final antes de la instalación.
Magnitudes Luminotécnicas
Leyes Luminotécnicas
Tipos de Lámparas
Tipos de Luminarias
Gráficos y Diagramas de Iluminación
Cálculo de Alumbrado Interior
Cálculo de Alumbrado Exterior
Software de Cálculo de Iluminación
Mantenimiento de Sistemas de Iluminación
Un aspecto fundamental, y a menudo subestimado, en cualquier proyecto de iluminación es el mantenimiento de los sistemas.
Un plan de mantenimiento adecuado no solo asegura que la instalación lumínica continúe operando según los niveles de diseño, sino que también garantiza la eficiencia energética, prolonga la vida útil de los componentes y asegura la seguridad y el confort visual a lo largo del tiempo.
Limpieza de Luminarias
La acumulación de polvo, suciedad, grasa o insectos sobre las superficies de las luminarias (reflectores, difusores, ópticas y las propias lámparas) puede reducir drásticamente la cantidad de luz emitida y alterar su distribución.
● Frecuencia: la periodicidad de la limpieza dependerá del entorno. En ambientes limpios como oficinas, una limpieza anual o bianual podría ser suficiente. Sin embargo, en entornos industriales con alta presencia de partículas, áreas de cocina con acumulación de grasa, o exteriores expuestos a la intemperie, la limpieza deberá ser más frecuente (trimestral o semestral).
● Procedimiento:
– Seguridad: antes de cualquier intervención, es imprescindible desconectar la alimentación eléctrica de las luminarias para evitar riesgos de electrocución.
– Materiales adecuados: utilizar paños suaves que no dejen pelusa (microfibra es ideal), agua tibia y, si es necesario, detergentes neutros no abrasivos. Evitar disolventes o productos químicos agresivos que puedan dañar los materiales plásticos o los recubrimientos de las luminarias.
– Técnica: limpiar cuidadosamente todas las superficies que intervienen en la reflexión o transmisión de la luz. En luminarias con componentes desmontables (difusores, rejillas), retirarlos para una limpieza más profunda. Asegurarse de que todos los componentes estén completamente secos antes de volver a montar y reconectar la luminaria.
● Impacto: una limpieza regular puede recuperar un porcentaje significativo del flujo luminoso perdido, mejorando la calidad de la iluminación y evitando la necesidad de sobredimensionar la instalación inicialmente o de realizar reemplazos prematuros.
Reemplazo de Lámparas y Componentes
Todas las fuentes de luz tienen una vida útil limitada y su flujo luminoso disminuye con el tiempo (depreciación lumínica). Los equipos auxiliares, como balastos o drivers, también pueden fallar.
● Tipos de reemplazo:
– Reemplazo reactivo (o puntual): consiste en cambiar una lámpara o componente únicamente cuando falla. Aunque parece económico a corto plazo, puede llevar a niveles de iluminación desiguales, un mayor coste de mano de obra por intervenciones individuales y posibles interrupciones.
– Reemplazo en grupo (o planificado): implica cambiar todas las lámparas de un área o instalación al mismo tiempo, generalmente cuando han alcanzado un porcentaje determinado de su vida útil esperada o cuando el nivel de depreciación lumínica lo justifica. Este método, aunque requiere una inversión inicial mayor, suele ser más rentable a largo plazo.
● Consideraciones para el reemplazo:
– Compatibilidad: asegurarse de que las lámparas de reemplazo sean compatibles con las luminarias y los equipos auxiliares existentes (voltaje, potencia, tipo de casquillo, características del driver en el caso de LEDs, etc.).
– Tecnología: considerar la posibilidad de actualizar a tecnologías más eficientes durante el reemplazo. Por ejemplo, sustituir lámparas fluorescentes o halógenas por lámparas LED puede generar ahorros energéticos significativos y una mayor vida útil.
– Gestión de residuos: disponer adecuadamente de las lámparas y componentes antiguos, especialmente aquellas que contienen mercurio (como las fluorescentes), siguiendo la normativa medioambiental vigente (RAEE - Residuos de Aparatos Eléctricos y Electrónicos).
– Vida útil (L70B50): en el caso de la tecnología LED, la vida útil se define a menudo con métricas como L70B50. Esto indica el número de horas de funcionamiento tras las cuales el 50% de un grupo de LEDs (B50) emitirá al menos el 70% de su flujo luminoso inicial (L70). Conocer este dato ayuda a planificar los reemplazos.
Inspección y Mantenimiento de Equipos Auxiliares
Los balastos (para lámparas de descarga y fluorescentes) y los drivers (para LED) son componentes que también requieren atención.
– Inspección visual: revisar periódicamente si presentan signos de sobrecalentamiento (decoloración, olores), daños físicos o conexiones flojas.
– Ruido o parpadeo: ruidos anómalos (zumbidos) provenientes de los balastos o parpadeo en las lámparas pueden indicar un fallo inminente del equipo auxiliar.
– Ventilación: asegurar que las luminarias, especialmente aquellas con drivers integrados o balastos, tengan una ventilación adecuada para evitar el sobrecalentamiento, que puede acortar su vida útil.
Verificación de Sistemas de Control
Si la instalación cuenta con sistemas de control de iluminación (sensores de presencia, fotocélulas, reguladores de intensidad, sistemas DALI, etc.), es importante verificar su correcto funcionamiento.
– Calibración: los sensores pueden necesitar recalibración periódica para asegurar que responden adecuadamente a los niveles de luz natural o a la ocupación.
– Programación: comprobar que las programaciones horarias o las escenas de iluminación preestablecidas siguen siendo adecuadas para el uso actual del espacio.
Importancia del Mantenimiento
Un programa de mantenimiento efectivo puede proporcionar las siguientes ventajas:
1º) Eficiencia energética: una instalación bien mantenida consume menos energía. La limpieza de luminarias y el reemplazo oportuno de lámparas depreciadas aseguran que se obtenga la máxima cantidad de luz por vatio consumido.
2º) Vida útil prolongada: el cuidado de los componentes, incluyendo la prevención del sobrecalentamiento y el reemplazo adecuado, extiende la durabilidad de todo el sistema de iluminación, retrasando la necesidad de inversiones costosas.
3º) Calidad lumínica: el mantenimiento asegura que los niveles de iluminancia, la uniformidad y otras características importantes del diseño lumínico se conserven, proporcionando confort visual y un ambiente adecuado.
4º) Seguridad: previene fallos eléctricos, caída de componentes por deterioro y asegura el correcto funcionamiento de la iluminación de emergencia.
5º) Ahorro económico a largo plazo: aunque el mantenimiento implica un coste, este suele ser inferior al derivado de un alto consumo energético, reemplazos prematuros frecuentes, reparaciones de emergencia o la pérdida de productividad debido a una iluminación deficiente.
En definitiva, integrar un programa de mantenimiento desde la fase de diseño y ejecutarlo de manera consistente es una inversión inteligente que garantiza el rendimiento óptimo, la eficiencia y la longevidad de cualquier sistema de iluminación.
Eficiencia Energética en Iluminación
La eficiencia energética en la iluminación no es solo una recomendación, sino una necesidad imperante en el contexto actual de búsqueda de sostenibilidad y optimización de recursos.
Una parte significativa del consumo energético global en edificios y ciudades corresponde a la iluminación, por lo que cualquier mejora en su eficiencia tiene un impacto directo y considerable.
Si bien el Reglamento Electrotécnico para Baja Tensión (REBT), y en particular su ITC-BT-09 sobre instalaciones de alumbrado exterior, ya establece ciertos criterios, es fundamental abordar la eficiencia energética desde una perspectiva más amplia, incluyendo normativas actuales, tecnologías de vanguardia y estrategias de diseño y gestión.
Marco Normativo de Eficiencia Energética en Iluminación
La búsqueda de una mayor eficiencia energética en la iluminación está impulsada por diversas normativas y estándares a nivel europeo y nacional:
● Reglamento de Ecodiseño (UE) 2019/2020 y (UE) 2019/2015: estos reglamentos son fundamentales y han marcado un antes y un después en el mercado de la iluminación.
Establecen requisitos mínimos de eficiencia energética para las fuentes de luz (lámparas y módulos LED) y para los equipos auxiliares (drivers o balastos).
Han supuesto la progresiva eliminación del mercado de las tecnologías menos eficientes, como las lámparas incandescentes y halógenas convencionales, e incluso algunas fluorescentes y lámparas de descarga de baja eficiencia. Promueven el uso de tecnologías como el LED y exigen un etiquetado energético claro.

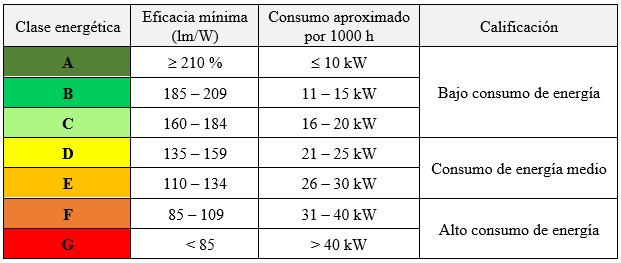

La etiqueta energética actual para fuentes de luz, que va de la A (más eficiente) a la G (menos eficiente), ayuda a identificar rápidamente los productos más ahorradores.
● Código Técnico de la Edificación (CTE): en el documento básico HE Ahorro de Energía, el CTE establece exigencias de eficiencia energética para los edificios, incluyendo las instalaciones de iluminación.
En su sección HE-3 "Eficiencia energética de las instalaciones de iluminación", se fijan valores límite de eficiencia energética de la instalación (VEEI), expresados en W/m² por cada 100 lux, dependiendo del uso del edificio o zona.
Esto obliga a diseñar instalaciones que no solo proporcionen la luz adecuada, sino que lo hagan con el mínimo consumo energético posible.
● Normas UNE-EN: diversas normas técnicas, como la UNE-EN 12464-1 ("Iluminación. Iluminación de los lugares de trabajo. Parte 1: Lugares de trabajo en interiores") o la UNE-EN 13201 (para alumbrado público), aunque se centran en los requisitos lumínicos, también promueven indirectamente la eficiencia al permitir ajustar los niveles de iluminación a las necesidades reales de cada tarea o espacio, evitando el sobredimensionamiento.
Tecnologías de Bajo Consumo de Iluminación
La tecnología LED (Diodo Emisor de Luz) se ha consolidado como la opción más eficiente y versátil para la mayoría de las aplicaciones de iluminación. Su rápida adopción responde a ventajas, como:
1º) Alta eficiencia lumínica: convierten un porcentaje mucho mayor de la energía eléctrica en luz visible en comparación con tecnologías tradicionales. Su eficacia luminosa (lúmenes por vatio, lm/W) es significativamente superior y continúa mejorando.
2º) Larga vida útil: tienen una vida útil considerablemente más larga (25.000 a 100.000 horas o más, dependiendo del producto y las condiciones de uso) que las lámparas incandescentes (aprox. 1.000 horas), halógenas (aprox. 2.000-4.000 horas) o incluso muchas fluorescentes (aprox. 10.000-20.000 horas).
3º) Encendido instantáneo: alcanzan el 100% de su flujo luminoso de forma inmediata, sin parpadeos ni tiempos de calentamiento.
4º) Regulación sencilla: la intensidad de la luz emitida por los LEDs puede regularse fácilmente, lo que permite ajustar el consumo energético a las necesidades del momento.
5º) Variedad de temperaturas de color y alto CRI: los LEDs están disponibles en una amplia gama de temperaturas de color (desde luz cálida a luz fría) y con buenos índices de reproducción cromática (CRI).
6º) Direccionalidad de la luz: los LEDs emiten luz de forma direccional, lo que permite dirigirla hacia donde se necesita con mayor eficiencia.
7º) Robustez y tamaño compacto: son más resistentes a golpes y vibraciones y su pequeño tamaño permite diseños de luminarias más innovadores y compactos.
8º) Menor emisión de calor: generan menos calor en la dirección de la luz, lo que reduce la carga térmica en los espacios y, por tanto, puede disminuir la necesidad de climatización.
9º) Libres de mercurio: a diferencia de las lámparas fluorescentes, los LEDs no contienen mercurio, lo que los hace más respetuosos con el medio ambiente al final de su vida útil.
Estrategias para Optimizar el Consumo Energético en Iluminación
Además de seleccionar tecnologías eficientes, existen diversas estrategias para minimizar el consumo energético de los sistemas de iluminación:
● Diseño lumínico eficiente:
– Adaptar los niveles a la tarea: evitar sobreiluminación usando normativas técnicas como referencia.
– Zonificación: dividir espacios con controles independientes para iluminar solo áreas necesarias.
– Elección de luminarias adecuadas: elegir ópticas que dirijan la luz con precisión y considerar su factor mantenimiento.
– Colores claros en superficies: aumentar reflectancia en paredes y mobiliario para reducir demanda de luz artificial.
● Aprovechamiento de la luz natural:
– Diseño arquitectónico: maximizar la entrada de luz natural mediante ventanas, lucernarios y otros elementos arquitectónicos.
– Sistemas de control de luz natural: sensores que ajustan luz artificial según luz natural disponible, manteniendo niveles óptimos (regulación constante de luz o "daylight harvesting").
● Sistemas de control y regulación:
– Sensores de presencia/ocupación: activan luz solo con ocupación (ideal para pasillos, baños, almacenes y oficinas).
– Temporizadores y programadores horarios: automatizan encendido/apagado según horarios preestablecidos.
– Reguladores de intensidad (dimmers): permiten ajustar manualmente o automáticamente el nivel de iluminación para ahorro energético y confort visual (especialmente con LED).
– Sistemas de gestión centralizada (BMS, DALI): control inteligente en edificios, con monitorización, escenas programables y optimización energética.
● Mantenimiento regular:
– Limpieza de luminarias: la suciedad acumulada puede reducir significativamente la luz emitida. Un plan de limpieza regular es esencial.
– Reemplazo de lámparas: sustituir las lámparas al final de su vida útil o mediante un plan de reemplazo en grupo para mantener la eficiencia del sistema. Considerar la actualización a tecnologías más eficientes durante el reemplazo.
Consideraciones Económicas de la Iluminación
La elección de un sistema de iluminación va más allá de la calidad de la luz o su impacto estético; las implicaciones económicas a lo largo de la vida útil de la instalación son un factor importante a considerar. Analizar el coste inicial, los gastos de mantenimiento y el retorno de la inversión (ROI) permite tomar decisiones adecuadas que optimicen los recursos a largo plazo.
Si bien el coste inicial puede ser un factor determinante en la decisión de compra, es fundamental analizar el coste total a lo largo del tiempo, considerando el consumo energético y los gastos asociados al mantenimiento.
Coste Inicial de la Instalación
El coste inicial de un sistema de iluminación varía considerablemente según la tecnología seleccionada.
Tradicionalmente, las lámparas incandescentes presentaban el menor coste de adquisición por unidad, si bien su baja eficiencia energética implicaba la necesidad de un mayor número de puntos de luz para alcanzar ciertos niveles lumínicos en comparación con tecnologías más modernas.
Las lámparas fluorescentes compactas (CFL) supusieron un incremento en el coste inicial respecto a las incandescentes, pero a cambio ofrecían una mayor eficiencia.
Actualmente, la tecnología LED suele requerir la mayor inversión inicial por luminaria. Sin embargo, esta diferencia se ha ido reduciendo progresivamente con el avance y la popularización de los LED.
Más allá del precio de las propias lámparas o luminarias, el coste inicial también puede incluir la infraestructura necesaria para su instalación.
En algunos casos, la sustitución de sistemas antiguos por tecnología LED puede requerir una inversión adicional en cableado, transformadores o sistemas de control compatibles, aunque a menudo se pueden aprovechar las instalaciones existentes con adaptadores o luminarias de reemplazo directo.
Coste de Mantenimiento
El mantenimiento de un sistema de iluminación comprende principalmente la sustitución de lámparas fundidas y la limpieza de luminarias. Este es uno de los aspectos donde las diferencias entre tecnologías se hacen más patentes.
Las lámparas incandescentes tienen una vida útil muy corta, lo que se traduce en una alta frecuencia de reemplazo y, por ende, elevados costes de mantenimiento en mano de obra y adquisición de repuestos. Las lámparas fluorescentes mejoraron notablemente la vida útil respecto a las incandescentes, reduciendo la necesidad de reemplazo frecuente.
Las lámparas LED tienen una vida útil extraordinariamente larga, pudiendo operar decenas de miles de horas sin una degradación significativa de su flujo luminoso. Esto minimiza drásticamente la frecuencia de sustitución de lámparas, llevando los costes de mantenimiento a su mínima expresión en comparación con las otras tecnologías.
En instalaciones de gran tamaño o de difícil acceso, el ahorro en mantenimiento asociado a la tecnología LED puede ser muy relevante.
Retorno de la Inversión (ROI)
El Retorno de la Inversión (ROI) en iluminación evalúa el tiempo que tarda el ahorro generado por un sistema de iluminación más eficiente en compensar su coste inicial.
Aunque las lámparas incandescentes tienen un ROI teóricamente muy rápido debido a su bajo coste inicial, sus elevados costes operativos (principalmente por el consumo energético) y de mantenimiento hacen que a medio y largo plazo representen una inversión muy poco rentable, generando de hecho pérdidas continuas en comparación con alternativas más eficientes.
Las lámparas fluorescentes ofrecen un mejor ROI que las incandescentes al combinar un coste inicial moderado con una mayor eficiencia energética y una vida útil superior. El ahorro en consumo eléctrico y en menor frecuencia de reemplazo permite recuperar la inversión inicial en un plazo razonable.
La tecnología LED, a pesar de su mayor coste inicial, presenta generalmente el ROI más atractivo a medio y largo plazo. El sustancial ahorro en consumo energético sumado a la drástica reducción de los costes de mantenimiento por su prolongada vida útil, permiten que la inversión inicial se amortice en un período que puede oscilar entre pocos meses y pocos años.
Preguntas Frecuentes sobre el Cálculo de Iluminación
