Cálculo de Instalaciones Interiores o Receptoras

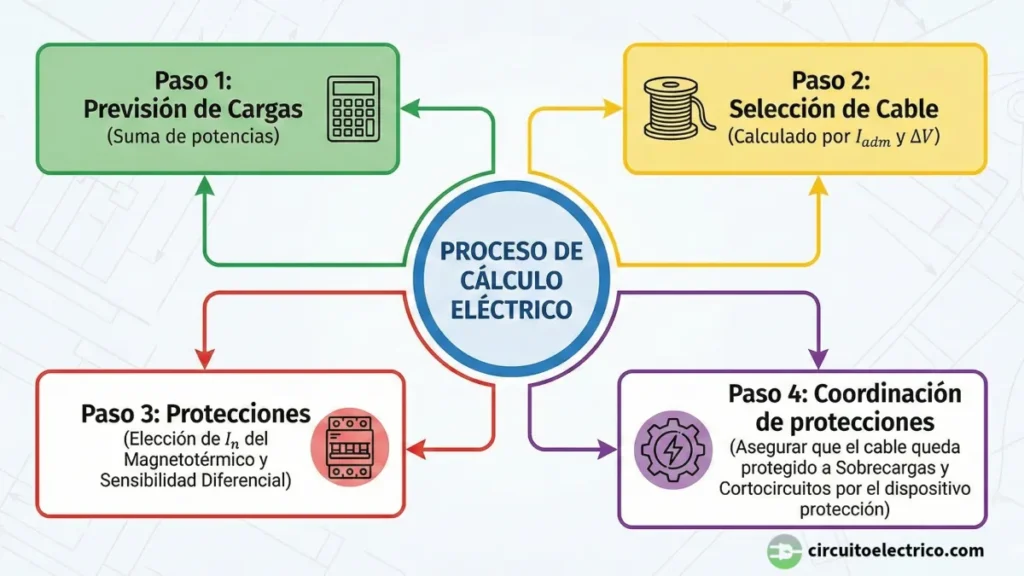

Para hacer un cálculo eléctrico correctamente, seguir estos pasos:

👉 Evaluación de la demanda de potencia: identificar todos los receptores (iluminación, enchufes, máquinas, etc.) y calcular la potencia total, considerando la simultaneidad de uso.

👉 Cálculo de la sección de los conductores: se selecciona la sección superior a:
● Caída de tensión (c.d.t.):
– Línea monofásica: S = 2 · L · I · cos φ / (γ · ΔV)
– Línea trifásica: S = √3 · L · I · cos φ / (γ · ΔV)
Seleccionar la sección comercial superior al resultado.
● Corriente máxima admisible (Iz): determinar la intensidad (I) que circulará por cada circuito.
– Línea monofásica: I = P / V · cos φ
– Línea trifásica I = P / √3 · V · cos φ
Usar tablas del REBT para seleccionar la sección del cable según su tipo (PVC, XLPE, etc.) y método de instalación (tubo, bandeja, etc.). La Iz debe ser ≥ I.

👉 Protecciones:
– El magnetotérmico debe cumplir I ≤ In ≤ Iz. Si no se cumple, aumentar la sección del cable.
– Verificar que proteja contra sobrecargas y cortocircuitos según normativa.

Instalar un cable con una sección mayor que la requerida no supone un problema técnico en términos de seguridad, sino más bien consideraciones prácticas y económicas. Estas son las principales ventajas:
✅ Menor caída de tensión: un cable más grueso tiene menos resistencia eléctrica, lo que reduce la pérdida de voltaje (c.d.t.) en largas distancias, mejorando el rendimiento de los equipos conectados.
✅ Mayor capacidad de corriente (Iz): soporta más intensidad sin sobrecalentarse, lo que permite futuras ampliaciones sin cambiar el cableado.
✅ Protección garantizada: los dispositivos de protección (magnetotérmicos, fusibles) seguirán funcionando correctamente, ya que la corriente admisible del cable superará siempre la del interruptor.

Estas son las desventajas:
❌ Coste elevado: los cables gruesos son más caros y ocupan más espacio en tubos o bandejas, complicando la instalación.
❌ Sobredimensionamiento innecesario: si no hay previsión de aumentar la potencia, resulta un gasto injustificado.

⭐ Recomendación: el REBT exige cumplir con las secciones mínimas, pero no prohíbe usar cables más gruesos. Si el presupuesto lo permite y se prevén ampliaciones, puede ser una inversión acertada.

El cable que usan los enchufes en las viviendas (tomas de corriente de uso general), según el REBT es:
⭐ Sección mínima: 2,5 mm² para circuitos convencionales (hasta 16 A), ya que soporta hasta 20 A en instalación bajo tubo (Iz según ITC-BT 19).
⭐ Tipo: H07V-K (unipolar de cobre con aislamiento de PVC).
⭐ Color: fase (marrón o negro), neutro (azul) y tierra (verde-amarillo).

Es importante tener en cuenta estas consideraciones:
🔍Protecciones asociadas:
– Magnetotérmico: 16 A (para 2,5 mm²).
– Diferencial: 30 mA (obligatorio en viviendas y zonas húmedas).
🔍 Caída de tensión: en circuitos de enchufes, la c.d.t. no debe superar el 3% (REBT). Para distancias largas (>15 m), verifica con la fórmula:
S = 2 · L · I · cos φ / (γ · ΔV)
(Si resulta mayor a 2,5 mm², usar 4 mm²).
🔍 Instalación: generalmente bajo tubo empotrado (aplicar factores de corrección por temperatura, agrupación de circuitos, etc.)

Excepciones:
⚠️ Enchufes de cocina/hornos: usar 4 o 6 mm² (dependiendo de la potencia).
⚠️ Industria o maquinaria: realizar el cálculo para secciones superiores.

🎯 Conclusión: el cable de 2,5 mm² es estándar para enchufes, pero siempre verificar potencia, distancia y normativa.

Para el diseño profesional de instalaciones eléctricas, estos son los programas más utilizados:

🖥️ Software especializado
– CYPELEC REBT (de CYPE Ingenieros): ideal para cálculo y diseño completo de instalaciones en baja tensión. Incluye verificación de normativas, generación de esquemas unifilares, memorias técnicas y compatibilidad con BIM.

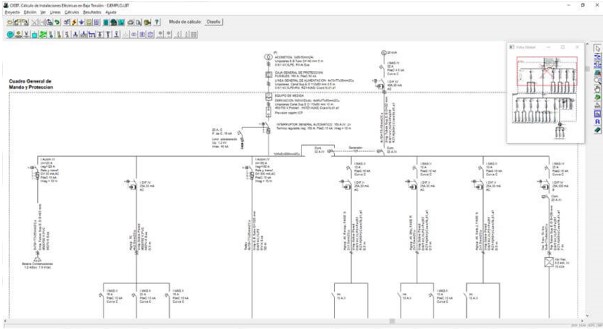

– DmELECT (series VIVI y CIEBT): perfecto para instalaciones en viviendas y proyectos generales. Calcula secciones de cables, protecciones y genera documentación técnica (planos, anexos).
– SEE Electrical: es útil para diseñar instalaciones, pero exige que el usuario conozca y aplique manualmente el REBT. Ideal para quienes ya dominan la normativa y prefieren flexibilidad.

🌐 Herramientas online y gratuitas

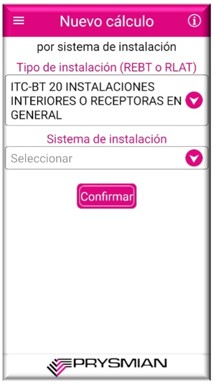

– Prysmian Cable App: calcula secciones de cables según el REBT, considerando caída de tensión y corriente admisible.
– Elek Software: ofrece calculadoras rápidas de dimensionamiento eléctrico.

🛠️ Para esquemas de circuitos
– AutoCAD Electrical: diseño detallado de circuitos y planos eléctricos.
– QElectroTech: gratuito y sencillo para esquemas unifilares y multifilares.

⚠️ Precaución: siempre verificar que el software esté actualizado con la normativa vigente.

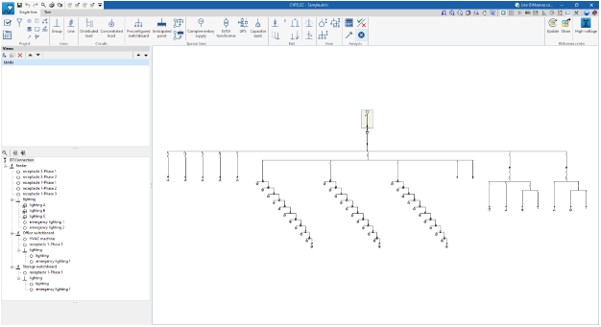

Desarrollado por CYPE Ingenieros, CYPELEC REBT es el software de referencia en España para el cálculo, diseño y documentación de instalaciones eléctricas de baja tensión, ajustado estrictamente al Reglamento Electrotécnico de Baja Tensión (REBT) y sus Instrucciones Técnicas Complementarias (ITC).

📌 Funcionalidades clave
– Cálculo automático: determina secciones de cables, protecciones (magnetotérmicos, diferenciales) y caídas de tensión según los límites del REBT. Verifica cortocircuitos y sistemas de puesta a tierra (ITC-BT 08 y 18).
– Generación de documentación: crea memorias técnicas, esquemas unifilares y planos listos para presentar en proyectos y legalizaciones.
– Integración BIM: compatible con BIM (Building Information Modeling), permitiendo coordinación con otras disciplinas (arquitectura, fontanería).

🏆 Ventajas frente a otros programas
– Normativa preconfigurada: incluye tablas del REBT actualizadas (corrientes admisibles, métodos de instalación, etc.), evitando errores manuales.
– Entorno intuitivo: diseñado para ingenieros, instaladores y arquitectos, con bibliotecas de símbolos normalizados.

🏗 Casos de uso
– Edificios residenciales.
– Instalaciones industriales.
– Renovables (cálculo de placas solares con conexión a red).

CIEBT es un programa profesional para el cálculo y diseño de instalaciones eléctricas de baja tensión desarrollado por DIMENSION SOFTWARE, específicamente adaptado al Reglamento Electrotécnico de Baja Tensión (REBT). Es la solución ideal para garantizar el cumplimiento normativo en proyectos eléctricos.

📌 Características principales
– Cálculos automáticos: determina secciones de conductores según corriente admisible y caída de tensión, selecciona protecciones (interruptores, diferenciales) conforme a ITC-BT y verifica puesta a tierra y condiciones de cortocircuito.
– Generación de documentación: crea memorias técnicas completas con todos los cálculos, produce esquemas unifilares normalizados y genera listados de materiales detallados.
– Entorno adaptado: interfaz intuitiva con bibliotecas de componentes eléctricos y posibilidad de importar/exportar desde AutoCAD.

🏆 Ventajas competitivas
– Especialización REBT: Más enfocado que herramientas genéricas como SEE Electrical
– Económico: más barato que CYPELEC REBT pero igual de efectivo
– Actualizaciones: frecuentes actualizaciones según cambios normativos

🏗 Aplicaciones típicas
– Instalaciones en viviendas y edificios
– Locales comerciales e industriales
– Reformas y rehabilitaciones eléctricas
