Esquemas Eléctricos Básicos

Los esquemas eléctricos básicos representan la base sobre la cual se construyen la mayoría de las instalaciones eléctricas. Son diagramas que representan circuitos eléctricos recurrentes en proyectos e instalaciones estándar.

Estos esquemas se utilizan para facilitar la comprensión, planificación y ejecución de las instalaciones, proporcionando al instalador una guía clara para realizar los montajes de manera correcta.

Dado que estos circuitos se utilizan ampliamente, los instaladores deben conocer en profundidad su funcionamiento, así como la conexión entre los diferentes elementos que los componen.

Estos esquemas, aunque sencillos en su estructura, son fundamentales para construir circuitos eléctricos confiables que satisfagan las necesidades funcionales y normativas.

Componentes Fundamentales de los Esquemas Eléctricos Básicos

Todos los circuitos eléctricos deben contar con elementos de protección eléctrica para garantizar la seguridad y evitar daños en los sistemas ante condiciones anómalas, como sobrecargas o cortocircuitos. Entre los dispositivos más comunes se encuentran los fusibles y los interruptores automáticos.

En ciertas aplicaciones específicas, especialmente en esquemas que incluyen contactores, es habitual utilizar elementos de protección avanzados, como los relés térmicos o los guardamotores.

Estos dispositivos están orientados a proteger motores y otros equipos sensibles ante condiciones como sobrecalentamiento o variaciones en el suministro eléctrico, proporcionando una capa adicional de seguridad y prolongando la vida útil de los equipos conectados.

La misión principal de un circuito eléctrico es proporcionar energía a los receptores eléctricos, elementos que transforman la electricidad en energía útil, ya sea lumínica, mecánica, térmica, etc. Algunos ejemplos son:

– Lámparas, que convierten la energía eléctrica en luz.

– Motores eléctricos, que transforman la energía eléctrica en movimiento mecánico.

Por otro lado, la combinación de elementos de maniobra (como interruptores y contactores) y elementos de conexión (como bornes y regletas) permite diseñar una amplia variedad de esquemas eléctricos básicos.

El ensamblado de todos estos componentes (protección, receptores, maniobra y conexión) da lugar a diferentes tipos de circuitos eléctricos elementales prácticos.

Gracias a esta estructura modular, los sistemas eléctricos pueden personalizarse para satisfacer una amplia gama de aplicaciones, desde simples circuitos de iluminación hasta complejos sistemas de control industrial.

A continuación, enumeramos algunos de los principales elementos de maniobra y de conexión necesarios para el montaje de los circuitos básicos eléctricos:

Elementos de Maniobra

Los elementos de maniobra son dispositivos electromecánicos que permiten controlar el paso de la corriente eléctrica a través de un circuito, permitiendo su conexión o desconexión.

En los esquemas eléctricos básicos son muy comunes algunos de los siguientes elementos:

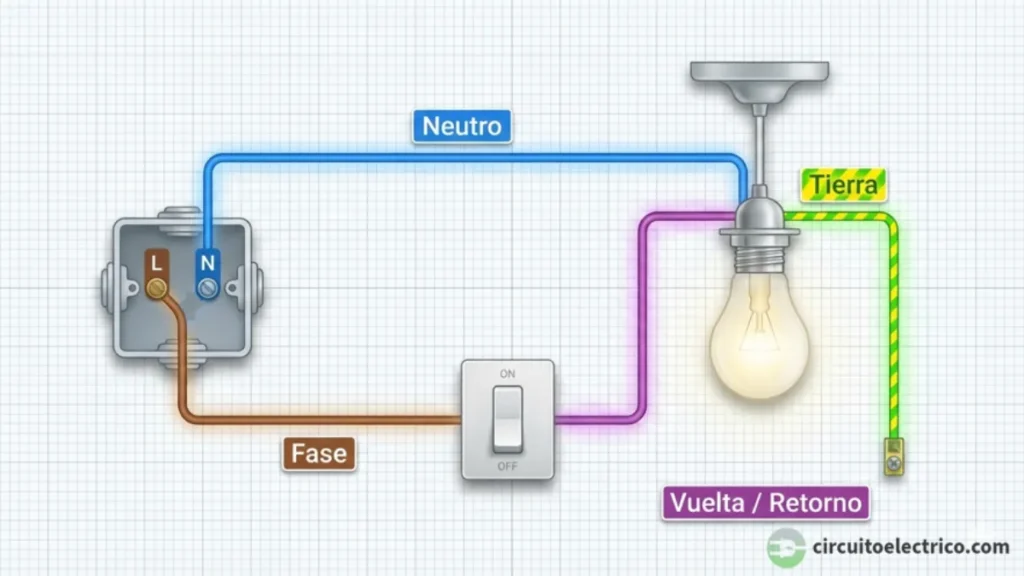

● Interruptor: permite abrir o cerrar el circuito eléctrico, controlando el paso de corriente hacia un receptor.

● Conmutador simple: permite el control de un punto de luz desde dos ubicaciones distintas.

● Conmutador de cruce: se utiliza en conjunto con conmutadores simples para controlar un mismo receptor desde tres o más puntos.

● Pulsador: cierra el circuito de forma momentánea al ser accionado, retomando su posición original al liberarse.

● Telerruptor: permite controlar circuitos desde múltiples pulsadores.

● Automático de escalera: controla la iluminación manteniendo las luces encendidas durante un tiempo determinado tras ser accionado por un pulsador. Transcurrido este tiempo, las luces se apagan automáticamente.

● Reloj horario o interruptor horario: permite programar el encendido y apagado de un circuito eléctrico a determinadas horas o en intervalos de tiempo predefinidos.

● Contactor: dispositivo electromagnético que permite abrir o cerrar un circuito de potencia mediante un circuito de control de menor potencia.

● Sensor: detecta una magnitud física o química (luz, movimiento, temperatura, presión, etc.) y la transforma en una señal eléctrica que puede ser utilizada para controlar otros dispositivos.

Elementos de Conexión

Los elementos de conexión establecen la conexión física entre los receptores y la red eléctrica, permitiendo el flujo de corriente.

En esta categoría podemos incluir los siguientes elementos:

● Cable o conductor: elemento básico para transportar la corriente eléctrica.

● Puente: pequeño conductor que se utiliza para interconectar dos o más dispositivos de protección (como interruptores automáticos, diferenciales, etc.) en un mismo circuito. También se utilizan peines de conexión y barras de conexión.

● Conector: dispositivo que se utiliza para establecer una conexión eléctrica, ya sea entre cables, entre cables y componentes, o entre diferentes componentes dentro de un circuito.

● Empalme o unión: conexión física entre 2 o más cables (regletas de conexión, soldadura, etc.). En los esquemas se representa con un punto donde se cruzan las líneas que representan los cables.

● Borne: punto de conexión en un componente eléctrico que permite la unión de cables (de tornillo, de resorte, de inserción, etc.).

● Terminal: conector que se coloca en el extremo de un conductor (cable) para facilitar su conexión a un borne o a otro dispositivo (de punteras, de ojal, de horquilla, etc.).

● Regletas de conexión o clemas: conjunto de bornes dispuestos en una tira o bloque que facilitan la unión de cables eléctricos, asegurando su contacto.

● Enchufes o tomas de corriente: proveen energía eléctrica a los dispositivos conectados mediante clavijas.

● Clavijas: conector macho que se inserta en una base de enchufe o toma de corriente (hembra).

● Cajas de empalme o de conexiones: protegen y organizan las conexiones y empalmes de cables.

● Cajas de mecanismos: alojan interruptores, conmutadores y otros dispositivos de maniobra.

● Canalizaciones: conductos que protegen y guían los conductores eléctricos dentro de la instalación.

● Portalámparas: sirven para sostener y conectar lámparas al circuito.

Tipos de Esquemas Eléctricos Básicos

A partir de los elementos de protección (magnetotérmicos, fusibles, etc.), los elementos de maniobra (interruptores, pulsadores, contactores, etc.) y los elementos de conexión (cables, bornes, uniones, etc.), se pueden montar diferentes tipos de diagramas eléctricos básicos, adaptados a las necesidades de cada circuito y receptor.

Un esquema bien elaborado con simbología eléctrica normalizada facilita la comprensión del funcionamiento del circuito y, además, permite identificar rápidamente cualquier fallo o anomalía.

A continuación, estudiaremos los montajes eléctricos básicos más habituales, indicando los elementos del esquema, las especificaciones técnicas, los diferentes tipos de representación habituales (esquemas funcionales, multifilares y unifilares), el esquema de cableado y conexiones físicas y las aplicaciones comunes de cada montaje.
