Esquema del Automático de Escalera

El esquema del automático de escalera o minutero de escalera, basado en pulsadores, permite temporizar el encendido de las luces de manera sencilla.

La función principal del automático de escalera es garantizar que las luces del recinto se enciendan durante un tiempo determinado tras ser accionadas por un pulsador y se apaguen automáticamente al concluir el intervalo establecido.

El minutero de escalera no solo contribuye al ahorro energético, sino que también minimiza el desgaste de los sistemas eléctricos.

A lo largo del tiempo, estos dispositivos han evolucionado, incorporando tecnologías más eficientes como mecanismos electrónicos de temporización y diseños compactos que se adaptan a diferentes necesidades de instalación.

El esquema del automático de escalera es uno de los esquemas eléctricos básicos más utilizados por su eficiencia y comodidad. Su capacidad para controlar el alumbrado temporizado desde múltiples puntos, junto con su flexibilidad en el cableado y los avances tecnológicos que ha incorporado, lo convierten en un dispositivo imprescindible en muchas instalaciones.

Se utilizan en una amplia variedad de lugares, como en escaleras interiores y exteriores en edificios residenciales, en edificios públicos tales como hospitales, escuelas o centros comerciales, y en garajes, para iluminar las zonas de acceso.

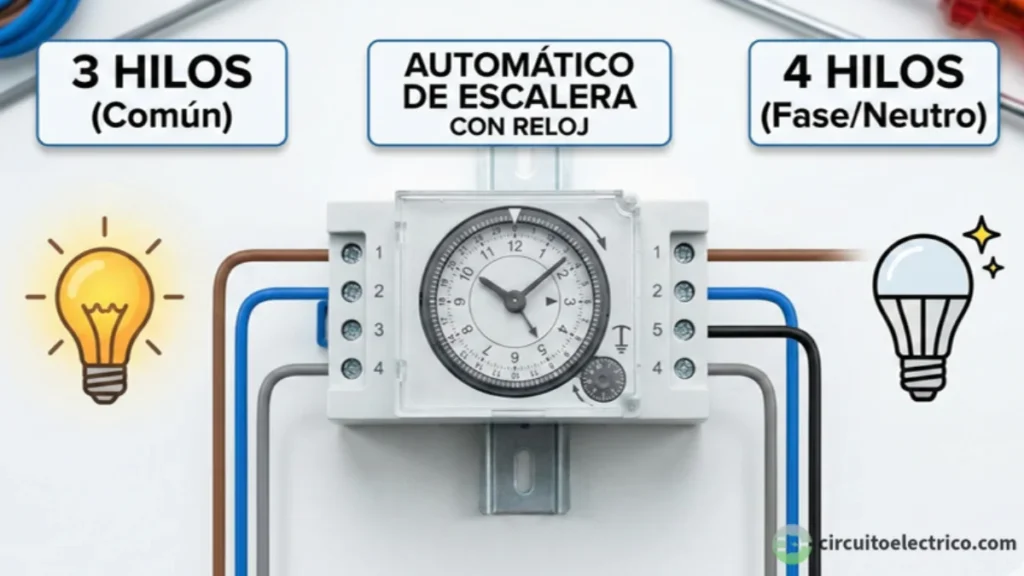

Los modelos más frecuentemente utilizados son los automáticos de escalera a 3 o a 4 hilos, disponiendo de un selector con 2 posiciones para seleccionar el modo de funcionamiento.

Elegir el modelo adecuado y configurar correctamente el esquema de un automático de escalera optimiza el consumo de energía, asegurando la funcionalidad deseada.

Contenidos
  1. Elementos del Esquema Eléctrico del Automático de Escalera
  2. Especificaciones Técnicas del Automático de Escalera
  3. Esquemas Eléctricos del Minutero de Escalera
  4. Cómo Conectar el Automático de Escalera a 3 Hilos
  5. Cómo Conectar el Automático de Escalera a 4 Hilos
  6. Minutero de Escalera de Pastilla
  7. Aplicaciones Comunes del Reloj de Escalera

Elementos del Esquema Eléctrico del Automático de Escalera

El esquema del automático de escalera está compuesto por distintos elementos que garantizan un funcionamiento coordinado: las lámparas, como receptores luminosos, el automático de escalera, que controla la iluminación de forma automatizada y pulsadores, como dispositivos que envían el pulso eléctrico al automático para accionar el sistema.

Lámparas: constituyen la carga eléctrica controlada por el automático. Generalmente, se trata de luminarias LED o fluorescentes.

Símbolo multifilar de la lámpara

Automático de escalera: actúa como el núcleo del sistema, encendiendo las luces al accionar un pulsador y apagarlas después de un tiempo preestablecido, garantizando el ahorro energético.

Los más comunes y tradicionales utilizan un electroimán que se activa mediante pulsador, cerrando un contacto eléctrico que permite que las lámparas se enciendan.

El mecanismo de temporización suele ser:

Mecánico: utiliza engranajes para devolver el contacto eléctrico a su posición de reposo.

Electrónico: emplea un circuito electrónico para determinar el tiempo de encendido. Este sistema es el más común en la actualidad.

La mayoría de los automáticos modernos disponen de un conmutador o selector de modo de operación para seleccionar entre 3 posiciones: encendido permanente, apagado permanente o funcionamiento automático temporizado.

Aunque no existe un símbolo único y universalmente aceptado para utilizar en el esquema del apagador de escalera, los símbolos más comunes son:

Símbolo del automático de escalera 1
Símbolo del automático de escalera 2

Pulsadores: son los dispositivos instalados en los rellanos, escaleras o puntos estratégicos del recinto que envían el pulso eléctrico al automático de escalera. Están conectados en paralelo para garantizar que cualquiera de ellos pueda accionar el sistema.

Los pulsadores utilizados suelen disponer de un piloto de señalización que indica el estado del dispositivo o del circuito, proporcionando información visual sobre su funcionamiento.

Símbolo del pulsador

Especificaciones Técnicas del Automático de Escalera

Para el montaje del esquema del automático de escalera es necesario considerar las siguientes especificaciones técnicas:

1º) Tensión de alimentación: los automáticos de escalera suelen operar con tensiones estándar de 230 V en sistemas monofásicos, aunque también existen modelos para otras tensiones.

2º) Capacidad de carga, protección y sección: la capacidad de carga de los contactos, expresada en amperios (A), suele oscilar entre 10 A y 16 A, permitiendo alimentar múltiples luminarias. El interruptor automático (PIA) correspondiente será de 10 A o 16 A, con sección mínima de cable de 1,5 mm² o 2,5 mm² respectivamente.

3º) Tipos de contactos: los contactos pueden ser metálicos (más duraderos) o electrónicos (más compactos y silenciosos). Además, el tipo de contacto suele ser normalmente abierto (NA) o conmutado (NA/NC).

Símbolo del contacto normalmente abierto (NA)
Símbolo del contacto conmutado

4º) Tiempo de temporización: es regulable en la mayoría de los dispositivos modernos, con intervalos típicos que varían entre 10 segundos y 10 minutos, dependiendo del modelo.

5º) Modos de instalación: aunque hay varios tipos, los más frecuentes son de carril DIN para cuadros y paneles eléctricos o de pastilla compacta para cajas de mecanismos, reduciendo el espacio requerido.

6º) Compatibilidad con esquemas de cableado: los minuteros de escalera modernos permiten configuraciones de 2, 3 o 4 hilos, dependiendo de las necesidades de la instalación.

Esquemas Eléctricos del Minutero de Escalera

Los montajes más utilizados para los automáticos de escalera son las configuraciones para 3 hilos o para 4 hilos.

Este dispositivo dispone de 4 bornes de conexión:

L = entrada de fase (alimentación)

N = entrada de neutro (alimentación)

4 = entrada de pulsadores. Podrá ser:

– Entrada de pulsadores de neutro: si es montaje a 3 hilos

– Entrada de pulsadores de fase: si es montaje a 4 hilos

3 = salida de fase a relé temporizada. El automático de escalera lleva un contacto interno al que va conectada la fase. Al aplicar un impulso de entrada desde los pulsadores, este contacto cierra, disponiendo de esta salida de fase temporizada que se aplicará a las lámparas.

A continuación, se expondrá un ejemplo práctico de diagrama de circuito eléctrico para escalera controlado por 3 pulsadores, para el montaje a 3 hilos. Se representará con los 3 tipos principales de esquemas eléctricos: esquemas funcionales, esquemas multifilares y esquemas unifilares, siguiendo la simbología eléctrica estándar.

Esquema Funcional del Automático de Escalera

El esquema funcional del automático de escalera nos permite visualizar de manera clara cómo los diversos elementos trabajan en conjunto para controlar el encendido y apagado de las luces.

El esquema funcional del automático de escalera a 3 hilos, accionado desde 3 pulsadores, es el siguiente:

Esquema funcional del automático de escalera

Esquema Multifilar del Automático de Escalera

Este esquema utiliza líneas para representar varios conductores, mostrando de forma más detallada la conexión de cada cable marcando los bornes de los elementos del circuito.

A continuación, se muestra el diagrama multifilar detallado de un automático de escalera a 3 hilos con tres pulsadores.

Esquema multifilar del automático de escalera

Esquema Unifilar del Automático de Escalera

El esquema unifilar de un automático de escalera representa de forma simplificada la conexión general del circuito sin entrar en detalles excesivos sobre cada conductor individual.

El siguiente esquema eléctrico muestra el diagrama unipolar de un automático de escalera a 3 hilos accionado por 3 pulsadores.

Esquema unifilar del automático de escalera

Cómo Conectar el Automático de Escalera a 3 Hilos

El primer paso para montar el automático de escalera de 3 hilos comienza con la conexión de los conductores activos (fase y neutro) de la alimentación a los bornes correspondientes de entrada del magnetotérmico.

Seguidamente, se conecta la fase de salida del magnetotérmico al borne de entrada (L) del automático de escalera.

De manera similar, el neutro se conecta al borne de entrada (N) del automático, a un extremo de cada pulsador y a las lámparas, asegurando así su alimentación eléctrica.

A continuación, se procede a la conexión de los pulsadores, que deben instalarse en paralelo. Para ello, los bornes de entrada de cada pulsador se interconectan entre sí, al igual que sus bornes de salida. El terminal de salida de uno de los pulsadores se conecta al terminal de entrada (4) del temporizador del minutero de escalera.

Por otro lado, el terminal de salida del contacto interno del automático de escalera (3), se conecta a las lámparas, alimentándolas con la fase temporizada.

Finalmente, se lleva el conductor de protección desde el cuadro eléctrico hasta los puntos de iluminación.

Cómo conectar un automático de escalera a 3 hilos. Esquema de cableado y conexiones

En la conexión a 3 hilos, la entrada (4) se activa con la señal de neutro desde pulsadores. Es uno de los pocos circuitos eléctricos en los que se cablean elementos de maniobra con cable de neutro.

Esquema multifilar del automático de escalera a 3 hilos genérico para n pulsadores

A continuación, se muestra el esquema eléctrico del automático de escalera a 3 hilos, accionado desde 4 puntos diferentes alimentando 2 lámparas. Este es el típico esquema del modelo Orbis T20 a 3 hilos.

Esquema multifilar del minutero orbis t20 a 3 hilos accionado desde 4 puntos

Con el montaje del automático de escalera de 3 hilos, no tenemos la opción de un punto de luz independiente con su interruptor, por ejemplo, para una luz fija. Esto es debido a que solo se distribuye en el circuito la fase intermitente (temporizada) de salida del contacto (3).

Cómo Conectar el Automático de Escalera a 4 Hilos

Primero, se comienza conectando los conductores de fase y neutro de la alimentación general a los bornes de entrada del magnetotérmico.

Seguidamente, se conecta el conductor de fase de salida del magnetotérmico al borne de entrada (L) del automático y a un extremo de cada pulsador.

De forma similar, el neutro de salida del magnetotérmico se conecta al borne de entrada (N) del automático y a las lámparas.

A continuación, se realiza la conexión en paralelo de los pulsadores, interconectando los bornes de entrada de cada uno y, de igual manera, los bornes de salida. El terminal de salida de uno de los pulsadores se conecta a la entrada (4) de control de la bobina del temporizador del minutero de escalera.

Posteriormente, el terminal (3) del automático de escalera, que controla la carga, se conecta a las lámparas, alimentándolas con la fase temporizada.

Por último, el conductor de protección se lleva desde el cuadro eléctrico hasta cada uno de los puntos de iluminación. En caso de que las lámparas requieran conexión a tierra, este conductor se conecta a los bornes específicos de los portalámparas destinados a tal fin.

Cómo conectar un automático de escalera a 4 hilos. Esquema de cableado y conexiones

A continuación, se muestra el esquema eléctrico del automático de escalera a 4 hilos, accionado desde 3 puntos diferentes alimentando 2 lámparas. La tercera lámpara es independiente del automático de escalera. Este es el típico esquema del modelo Orbis T20 a 4 hilos.

Esquema multifilar del automático de escalera a 4 hilos accionado desde 3 puntos

Al instalar un automático de escalera de 4 hilos, se distribuye la fase y el neutro por toda la instalación, lo que posibilita la alimentación de puntos de luz auxiliares en diversas áreas como cuartos de basura, terrazas y tendederos.

Además, se puede incorporar iluminación controlada por sensores de movimiento, volumétricos o fotocélulas en zonas como el portal o la entrada del edificio.

Esquema multifilar del minutero de escalera a 4 hilos genérico para n pulsadores

Minutero de Escalera de Pastilla

El minutero de escalera de tipo pastilla se distingue por su pequeño tamaño, que le permite instalarse en una caja de registro o detrás de un pulsador, siendo una opción ideal para reformas y espacios reducidos.

Ofrece ventajas notables especialmente en entornos donde el espacio es limitado o donde no se dispone de un cuadro eléctrico centralizado.

A diferencia de los minuteros para carril DIN, que suelen emplearse en instalaciones más amplias o centralizadas, el automático de escalera de pastilla es una solución sencilla para viviendas, oficinas pequeñas o edificios con necesidades de alumbrado básico.

Los fabricantes de automáticos de escalera ofrecen actualmente diversos formatos para facilitar la instalación, pudiendo encontrar modelos con diferentes características y conexiones. Suelen admitir pulsadores adicionales sin límite.

Algunos minuteros pueden tener restricciones en cuanto al tipo de lámpara que pueden controlar (incandescentes, halógenas, fluorescentes o LED). Es también importante asegurarse de que la potencia de las lámparas no superen la capacidad del minutero, así como de que dispongan de un tiempo de temporización adecuado a las necesidades.

Los bornes de conexión de los relojes de escalera en formato pastilla, generalmente, están identificados con las siguientes letras:

L: entrada de alimentación de fase

N: entrada de alimentación de neutro

P: entrada de pulsadores

C: común (pulsadores y lámparas) o carga (lámparas)

Aunque cada fabricante añade el esquema de conexión junto al temporizador de escalera, los tipos más usuales disponen de 2, 3 o 4 bornes. Los esquemas más utilizados son los que se muestran a continuación.

Temporizador de Luz de Escalera Formato Pastilla a 2 Hilos

Este automático de escalera es el tipo más sencillo de instalar. Sólo es necesario ponerlo en el interior de la caja de mecanismo universal, tras el pulsador, y conectarlo a este, como se observa en la figura. No preciso, por tanto, la conexión del neutro.

Esquema del temporizador de escalera de formato pastilla a 2 hilos

Temporizador de Luz de Escalera Formato Pastilla a 3 Hilos

Este minutero de escalera de pastilla a 3 hilos tampoco suele precisar del neutro, solo de la fase de alimentación (L), aunque depende del modelo y fabricante.

Al accionar cualquier pulsador, enviamos un pulso de activación a la entrada de pulsadores (P) y la salida de carga (C) alimenta las lámparas conectadas durante el tiempo programado en el minutero.

Esquema del temporizador de escalera de formato pastilla a 3 hilos

Temporizador de Luz de Escalera Formato Pastilla a 4 Hilos

El minutero de escalera de formato pastilla a 4 hilos se alimenta con fase (L) y neutro (N). Generalmente los pulsadores se cablean con neutro.

Cuando se presiona cualquiera de los pulsadores (P), se envía una señal eléctrica a la entrada correspondiente del minutero, activando así el circuito y alimentando las lámparas conectadas a la salida de carga (C) durante el tiempo programado previamente.

Esquema del temporizador de escalera de formato pastilla a 4 hilos

Aplicaciones Comunes del Reloj de Escalera

El esquema eléctrico del automático de escalera es sumamente flexible, lo que lo convierte en una solución idónea para diversas aplicaciones:

Edificios residenciales: control del alumbrado de escaleras, pasillos y rellanos, asegurando que las luces permanezcan encendidas solas durante el tiempo necesario.

Edificios comerciales: gestión del alumbrado de zonas comunes como pasillos, escaleras y accesos.

Garajes: en garajes subterráneos y aparcamientos, se utilizan para iluminar las zonas de circulación y acceso..

Industria y oficinas: control de la iluminación en zonas de acceso temporal como almacenes o áreas técnicas.

Optimización energética: los automáticos de escalera reducen el consumo energético en edificios con tránsito irregular de personas, como pasillos y zonas de circulación en hoteles y hospitales.
