Relés Temporizadores
Los relés temporizadores son dispositivos que establecen retardos temporales controlados, permitiendo sincronizar procesos, evitar conflictos entre dispositivos y mejorar la eficiencia de sistemas complejos.
Los relés temporizadores se encuentran en una amplia variedad de aplicaciones industriales y domésticas, destacando por su versatilidad y precisión.
El funcionamiento de un relé temporizador se basa en un mecanismo interno que controla el cambio de estado de sus contactos tras un intervalo de tiempo configurado.
El tiempo de retardo puede ajustarse desde milisegundos hasta varias horas, dependiendo del modelo y las necesidades del sistema. Este ajuste se realiza generalmente a través de ruedas graduadas. No obstante, hay modelos que se ajustan mediante interfaces digitales o con programación remota.
El mecanismo de temporización puede basarse en diferentes principios físicos:
– Electrónico: utiliza circuitos integrados, microcontroladores o condensadores para generar temporizaciones necesarias. Es el más común debido a su tamaño compacto y alta precisión.
– Térmico: basado en la expansión controlada de materiales al ser calentados.
– Neumático: emplea aire comprimido y diafragmas para controlar el tiempo de retardo.
– Magnético: utiliza campos magnéticos y amortiguadores mecánicos para generar retardos.
En los esquemas con contactores, la combinación de contactores y relés temporizadores permite implementar una amplia gama de automatismos, desde simples arranques de motores hasta complejos procesos industriales.
A continuación, se muestra un relé temporizado electrónico de la marca “Chint” con contacto conmutado.

Contenidos
- Modos de Activación y Operación de los Relés Temporizadores
- Temporizadores a la Conexión
- Temporizadores a la Desconexión
- Temporizadores a la Conexión - Desconexión
- Temporizadores Multifunción
- Instalación de los Relés temporizadores
- Contactos de los Relés Temporizadores
- Aplicaciones de los Relés temporizadores
Modos de Activación y Operación de los Relés Temporizadores
El relé temporizador puede activarse de diferentes formas, dependiendo de su diseño y aplicación. A continuación, se detallan los 2 principales tipos de activación y sus características específicas:
● Temporizador normal: este tipo de relé temporizador opera únicamente mediante la alimentación de su bobina (A1-A2). Para su funcionamiento, es necesario que se aplique una tensión a estos terminales.
Cuando la bobina recibe la alimentación, se inicia el proceso de temporización según el modo configurado (retardo a la conexión, retardo a la desconexión, etc.).
Es el temporizador más utilizado en los esquemas de automatismos eléctricos básicos donde no se necesita un control externo adicional para iniciar el temporizador.
● Temporizador con señal de control: en este modo, el relé temporizador requiere 2 condiciones para funcionar:
1º) Tensión permanente en la bobina (A1-A2): la bobina del relé debe estar energizada en todo momento para que el dispositivo esté listo para operar.
2º) Señal de control en la entrada (Y1): la temporización se activa únicamente cuando se aplica una señal de control a la entrada designada.
Se aplica en sistemas de automatización industrial que requieren sincronización precisa y activación condicional.
Además, un temporizador puede operar en varios modos, dependiendo de la configuración y las necesidades del sistema. Los modos más habituales son:

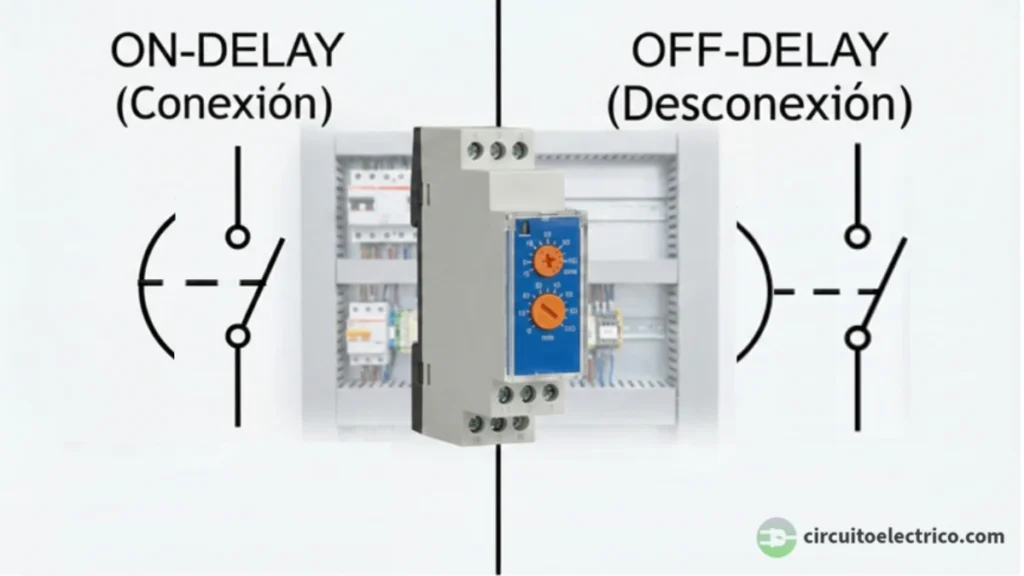

– Temporizadores a la conexión (On-Delay)
– Temporizadores a la desconexión (Off-Delay)
– Temporizadores a la conexión y desconexión (On-Off-Delay)
– Temporizadores multifunción
A continuación, se analizan estos modos de funcionamiento con temporizadores normales, cuyo temporizador opera mediante la alimentación de su bobina (A1-A2).
Temporizadores a la Conexión
En la temporización al trabajo, la excitación del relé se produce cuando haya transcurrido el tiempo establecido. El funcionamiento es el siguiente:
1º) Cuando se aplica tensión a la bobina del relé, comienza la temporización.
2º) Los contactos permanecen en su estado original (NA o NC) durante el tiempo de retardo programado.
3º) Transcurrido el tiempo, los contactos cambian de estado y permanecen así hasta que se interrumpe la alimentación de la bobina.
Se utiliza para temporizar la activación de un dispositivo después de un evento. Por ejemplo, el arranque estrella-triángulo de un motor, el encendido de una máquina después de un tiempo de seguridad tras presionar un botón de inicio, etc.

El símbolo de la bobina del temporizador a la conexión es el siguiente:

Y este es el símbolo de los contactos del temporizador a la conexión:

A continuación, podemos observar en el siguiente circuito cómo actúa un temporizador a la conexión. Se trata del arranque temporizado de 2 motores con temporizador independiente.
Mediante un pulsador S2 ponemos en marcha el motor M1 (contactor KM1), a la vez que se alimenta la bobina de un temporizador a la conexión KT3 mediante un contacto auxiliar NA de KM1.
Una vez pasado el tiempo del temporizador, el contacto conmutado de KT3 cambiará de posición y se conectará el motor M2 (contactor KM2). Al mismo tiempo, el primer motor M1 se para y corta la alimentación de la bobina del temporizador (los temporizadores deben dejarse en reposo una vez cumplida su función).
Los motores cuentan con protección mediante guardamotores. Ante sobreintensidad, sus contactos Q1 y Q2 se abren. El circuito de mando está protegido por el magnetotérmico Q3.
Además, existe un enclavamiento eléctrico entre los 2 contactores: cuando uno está enclavado no puede alimentarse el otro.


Temporizadores a la Desconexión
En la temporización al reposo, la excitación del relé se produce de forma inmediata. El funcionamiento es el siguiente:
1º) Cuando se aplica tensión a la bobina, los contactos cambian de estado instantáneamente.
2º) Al interrumpirse la alimentación de la bobina, comienza la temporización.
3º) Los contactos permanecen en su nuevo estado durante el tiempo de retardo programado.
4º) Transcurrido el tiempo, los contactos vuelven a su estado original.
Se utiliza para mantener un dispositivo activado durante un tiempo después de que se ha producido un evento. Por ejemplo, una luz de cortesía, permitir que un ventilador continúe funcionando durante un período breve después de apagar una máquina, etc.

El símbolo de la bobina del temporizador a la desconexión es el siguiente:

Y este es el símbolo de los contactos del temporizador a la desconexión:

A continuación, podemos observar en el siguiente circuito cómo actúa un temporizador a la desconexión. Se trata del arranque temporizado de 2 motores con temporizador a la desconexión.
En este caso, el motor M1 arranca de forma normal (contactor KM1) mediante el pulsador S2. Cuando lo paremos, mediante el pulsador de paro S1, un temporizador a la desconexión situado sobre KM1 (cabeza temporizada), pondrá en marcha el motor M2, puesto que tanto el contacto temporizado KM1 como el contacto auxiliar NC de KM1 estarán cerrados.
Tras el tiempo de temporizado, desde que se detuvo M1, el contacto temporizado KM1 se abre y desconecta el motor M2.
Los motores están protegidos por guardamotores. Sus contactos asociados Q1 y Q2 abrirán en caso de sobreintensidad. Asimismo, el elemento de protección del circuito de mando es el magnetotérmico Q3.
Por otro lado, entre ambos contactores existe un enclavamiento eléctrico para que los 2 motores no puedan estar en funcionamiento simultáneamente.


Temporizadores a la Conexión - Desconexión
En la temporización al trabajo y al reposo se combinan las funciones de retardo a la conexión y a la desconexión en un solo dispositivo. El funcionamiento es el siguiente:
1º) Al aplicar tensión a la bobina, comienza la temporización de conexión permaneciendo los contactos en su estado de reposo (NA o NC) durante el tiempo programado.
2º) Transcurrido el tiempo programado para la conexión, los contactos cambian de estado.
3º) Al interrumpir la tensión de la bobina, comienza la temporización de desconexión, permaneciendo los contactos en estado activo.
4º) Transcurrido el tiempo programado para la desconexión, los contactos vuelven a su estado de reposo.

Se utiliza en sistemas que puedan requerir retardos específicos tanto al inicio como al final de una operación.
El símbolo de la bobina del temporizador a la conexión - desconexión es el siguiente:

Y este es el símbolo de los contactos del temporizador a la conexión - desconexión:

Temporizadores Multifunción
Los relés temporizadores multifunción son dispositivos avanzados que satisfacen una amplia gama de necesidades en sistemas de control y automatización.
Además de las funciones básicas de temporización (retardo a la conexión y retardo a la desconexión), estos relés ofrecen modos adicionales que permiten realizar tareas más complejas y específicas.
A continuación, se indican las características de los temporizadores multifunción más comunes.
Temporizadores Intermitentes
En el modo intermitente, el relé alterna entre las posiciones de contacto abierto y cerrado de forma repetitiva, siguiendo un ciclo de tiempo definido. Este ciclo se compone de un tiempo de encendido (contactos cerrados) y un tiempo de apagado (contactos abiertos).
El tiempo de encendido y apagado puede ser configurado. El proceso continúa indefinidamente mientras la bobina del relé esté alimentada.
Por ejemplo, se utilizan en señalización luminosa, como luces intermitentes en sistemas de advertencia o emergencia, o en control de ventiladores o bombas que requieren ciclos de encendido/apagado repetitivos.

Temporizadores de Impulso
Cuando se aplica tensión a la bobina del temporizador, los contactos cambian de estado inmediatamente. A partir de ese momento, comienza a contar un tiempo preestablecido. Una vez transcurrido este tiempo, los contactos vuelven a su estado original, independientemente de si la tensión en la bobina sigue presente o no.
El tiempo de encendido puede ser configurado según las necesidades. Una vez transcurrido ese tiempo, el circuito vuelve a su estado de reposo.
Por ejemplo, para generar una señal de alarma de duración limitada tras la detección de una intrusión o encender una luz unos segundos después de pulsar un interruptor.

Temporizadores Cíclicos
El temporizador cíclico asimétrico combina las características del modo intermitente con la capacidad de definir tiempos separados para los períodos de encendido (T1) y apagado (T2). Este modo repite un ciclo de encendido y apagado de manera continua.
Permite ajustar independientemente los tiempos de encendido y apagado para adaptarse a diferentes aplicaciones. El proceso continúa indefinidamente mientras el relé esté alimentado.
Por ejemplo, control de sistemas de riego en intervalos específicos para ahorrar agua y energía, ciclos de trabajo en maquinaria industrial, como mezcladoras o dosificadoras, o control de ventilación ambiental en sistemas de aire acondicionado y calefacción para mantener condiciones óptimas.

Instalación de los Relés temporizadores
El método de instalación de un relé temporizador determina cómo se integra en un sistema eléctrico o de automatización.
Los principales métodos de instalación son los siguientes:
● Temporizadores independientes o de montaje en carril DIN: se instalan en carriles DIN estándar, ampliamente utilizados en cuadros eléctricos. Estos relés temporizadores modulares son compactos y permiten ahorrar espacio en el cuadro, facilitando el mantenimiento y la sustitución gracias a su diseño enchufable.
En este tipo de montaje el temporizador es independiente del contactor, disponiendo de bobina interna y de todos los componentes electrónicos necesarios para generar el retardo de tiempo. Se configura directamente en el dispositivo mediante diales, interruptores o, en modelos más modernos, mediante programación digital.
Es el montaje más utilizado en aplicaciones, como automatización industrial, edificios inteligentes, control de sistemas de iluminación, ventilación y calefacción, etc.


● Cabezas temporizadas para contactores: estas unidades se montan directamente sobre un contactor, actuando como una extensión del mismo. No requiere cableado adicional, ya que se conectan mecánica y eléctricamente al contactor. Normalmente se utilizan para controlar el retardo en el accionamiento o desconexión de equipos asociados a los contactores.
Se integran directamente con el contactor, simplificando el diseño y el coste. Son ideales para aplicaciones donde el espacio es limitado y se requiere un control temporizado cercano al dispositivo de potencia.
Estos temporizadores carecen de bobina propia, utilizando la del contactor al que se acoplan mecánicamente. La activación del contactor acciona sus contactos.
Se utilizan mucho en control de motores eléctricos en arranques secuenciales y en circuitos de inversión de marcha temporizados.

Contactos de los Relés Temporizadores
Los relés temporizadores pueden tener diferentes configuraciones de contactos, lo que define su capacidad para manejar circuitos eléctricos y coordinar múltiples señales.
El relé puede disponer de diferente número de contactos que se identifican siguiendo las reglas para el marcado de los bornes auxiliares. Pueden ser:
● Normalmente abiertos (NA): permanece abierto hasta que el relé esté activado, impidiendo el paso de corriente. Se cierra cuando se activa el relé, permitiendo el flujo de corriente.

● Normalmente cerrados (NC): permanece cerrado hasta que el relé esté activado, permitiendo el paso de corriente. Se abre cuando se activa el relé, interrumpiendo el flujo de corriente.

● Conmutados: dispone de un terminal común que se conecta de forma alternativa a uno de los otros 2 terminales, dependiendo del estado de activación del relé. Un contacto es normalmente abierto NA y el otro es normalmente cerrado NC.

Aplicaciones de los Relés temporizadores
Los relés temporizadores son fundamentales en diversos sectores industriales y domésticos:
● Automatización industrial: secuenciación de procesos en líneas de producción, temporización en sistemas de transporte de materiales o control de arranque y parada de motores.
● Sistemas de iluminación: temporización en luces automáticas de escaleras o pasillos o luces intermitentes en señalización de seguridad.
● Sistemas de climatización: control de ventiladores, compresores y sistemas de extracción con retardos específicos.
● Riego automatizado: activación cíclica de sistemas de riego por aspersión o goteo.
● Protección de equipos: retraso en la conexión de cargas críticas para prevenir daños por picos de corriente.
● Electrodomésticos y automatización doméstica: temporizadores en lavadoras, secadoras y sistemas de calefacción.
