Esquema de Conmutador de Cruce
El esquema de conmutador de cruce, conocido también como conmutador de cruzamiento, es un sistema que permite controlar un receptor eléctrico, como una lámpara, desde 3 o más puntos diferentes.
Este diseño se emplea ampliamente en instalaciones donde se busca comodidad y funcionalidad, ofreciendo la posibilidad de alternar el estado del receptor desde múltiples ubicaciones.
Un conmutador de cruzamiento eléctrico dispone de 4 terminales. En una posición, los terminales se conectan de una manera específica, pero al cambiar a la otra posición, los puentes internos se reconectan, cruzando las conexiones.

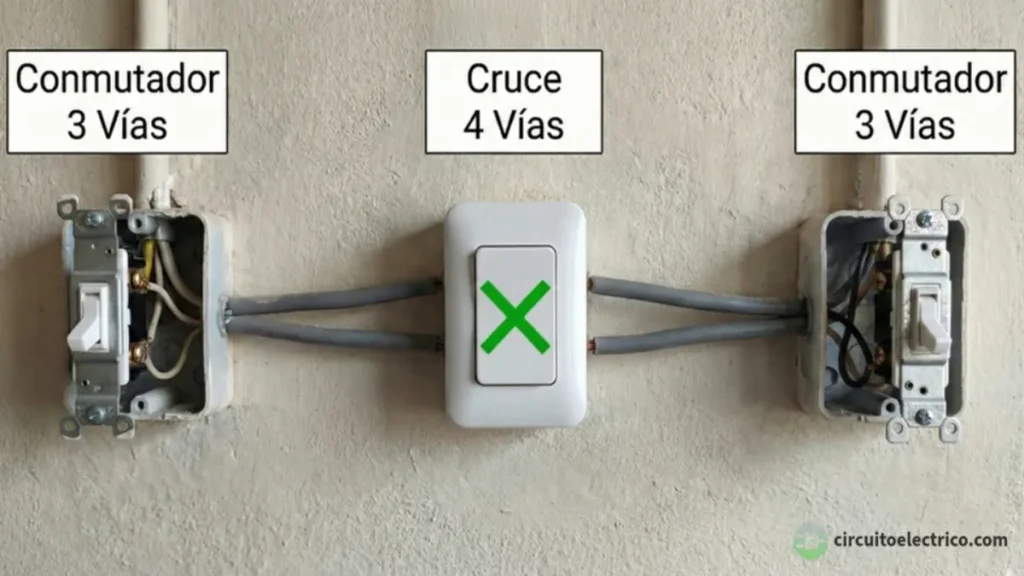

La disposición básica de este circuito, que controla un punto de luz desde 3 puntos diferentes, necesita 1 conmutador de cruzamiento y 2 conmutadores simples.
Al cruzar las conexiones, se invierte la señal que llega a los conmutadores simples, lo que permite encender o apagar la carga desde cualquier punto. Cuando decimos que las conexiones se cruzan, nos referimos a que los caminos que siguen los conductores dentro del conmutador de cruzamiento cambian.
La configuración de un circuito para controlar la iluminación desde 4 o más puntos diferentes, implica la utilización de 2 conmutadores simples más los conmutadores de cruce necesarios para interconectar los restantes puntos.
Junto al circuito de punto de luz accionado por interruptor, o por conmutadores simples, este esquema eléctrico básico es muy utilizado, en una variedad de entornos, desde residencias hasta espacios comerciales.
Contenidos
Elementos del Esquema de Triple Conmutador
El esquema de luz conmutada de 3 puntos se compone de los siguientes elementos principales: la lámpara, que proporciona iluminación y 2 conmutadores simples más 1 conmutador de cruzamiento, que controlan la corriente hacia la lámpara.
● Lámpara: es el elemento que transforma la energía eléctrica en luz, como una lámpara LED, fluorescente o incandescente.
El conductor de la fase, controlado por los 3 conmutadores, llega al contacto central de la lámpara. El conductor neutro se conecta directamente al contacto exterior del casquillo, completando el circuito.
● Conmutadores simples: se instalan siempre 2 conmutadores en los extremos, controlando la conexión de la fase hacia las líneas de conmutación en el inicio y final del circuito.
Cada conmutador simple tiene 3 terminales: 1 común (C) de entrada o salida del conmutador y 2 no comunes (L1 y L2). Al accionar el conmutador, el contacto común se conecta a uno de los contactos no comunes, alternando el flujo de corriente hacia las líneas de conmutación L1 y L2.
Los conmutadores deben manejar corrientes de hasta 10 A y tensiones de 230 V, que son los valores normales en las instalaciones domésticas.
● Conmutador de cruzamiento: actúan como intermediarios entre los conmutadores simples, permitiendo la continuidad del circuito al cambiar la conexión entre las líneas de conmutación según su posición.
El interruptor de cruzamiento posee 4 terminales: 2 de entrada y 2 de salida. Estos se cruzan internamente dependiendo de la posición del mecanismo, conectando las líneas de entrada con las de salida de forma directa o invertida. En una posición conectan L1 con L3 y L2 con L4. En la otra posición, L1 con L4 y L2 con L3 (tal y como se representa en su símbolo).
Deben soportar también una corriente de hasta 10 A y un voltaje de 230 V.
Especificaciones Técnicas del Esquema de Cruzamiento
Para el montaje del esquema de punto de luz con tres conmutadores o esquema de 3 interruptores conmutados es necesario considerar las siguientes especificaciones técnicas:
1º) Sección del conductor: se deben utilizar conductores de sección mínima de 1,5 mm² de acuerdo al REBT para los circuitos de iluminación.
2º) Protección eléctrica: el circuito debe estar protegido por un magnetotérmico (PIA) o interruptor automático de 10 A, para prevenir sobrecargas y cortocircuitos.
3º) Conexión de la fase: la fase se conecta al común del primer conmutador. Los contactos L1 y L2 de este se unen a los contactos de entrada del conmutador de cruce. Los contactos de salida del conmutador de cruce se conectan a los L1 y L2 del segundo conmutador. Finalmente, la fase se lleva al portalámparas desde el común del segundo conmutador.
Si hubiera varios conmutadores de cruce se irían uniendo los 2 contactos de salida de uno con los 2 contactos de entrada del siguiente, y así sucesivamente, formando una cadena. Los conmutadores simples quedarían en los extremos de dicha cadena.
4º) Conexión del neutro y tierra: el conductor neutro debe conectarse directamente al contacto exterior del portalámparas. El conductor de protección (tierra) se conectará a todas las partes metálicas expuestas del portalámparas, a excepción de aquellos que sean de doble aislamiento o clase II, dado que su propio aislamiento garantiza su protección.
Esquemas del Conmutador de Cruce
Para representar de forma gráfica los circuitos eléctricos de la conmutada con cruzamiento se suelen usar 3 tipos de esquemas: el esquema funcional, el esquema multifilar y el esquema unifilar. Cada uno aporta una visión particular según la finalidad que se busca, como entender el funcionamiento, facilitar la instalación y mantenimiento, ayudar en la planificación y diseño, etc.
A continuación, se mostrará la conexión de un circuito de luz conmutada de cruce desde 3 puntos mediante estos esquemas, utilizando la simbología eléctrica estándar:
Esquema Funcional de la Conmutada de Cruce
Este esquema simplificado del funcionamiento del conmutador de cruce, representa el control de una luz desde varios puntos mediante 2 conmutadores y un cruzamiento. Se centra en la lógica de encendido y apagado desde cualquier conmutador.
Esquema Multifilar de la Conmutada de Cruce
Este esquema de conmutador de cruce representa cada conductor del circuito con una línea independiente, mostrando las conexiones entre la alimentación, los conmutadores, el cruzamiento y la lámpara. Facilita la comprensión del cableado físico, mostrando fase, neutro y conductor de protección.
Esquema Unifilar de la Conmutada de Cruce
El esquema unifilar de conmutador de cruce simplifica el circuito con una única línea para los conductores y símbolos normalizados para los conmutadores y la lámpara. Facilita la visión general de la instalación en planos.
Cómo Conectar el Conmutador de Cruzamiento
Para realizar la conexión correcta de un esquema de interruptor conmutador triple se comienza con la conexión de los conductores de fase y neutro de la línea principal a los bornes de entrada del magnetotérmico.
A continuación, se conecta la fase que sale del magnetotérmico al contacto común del primer conmutador simple. Después, se conectan los contactos no comunes del conmutador simple a las entradas del interruptor de cruce, y sus salidas, a los contactos no comunes del segundo conmutador simple. Por último, se conecta el contacto común del segundo conmutador simple al contacto central de la lámpara.
Por otro lado, el neutro, se debe conectar al contacto del casquillo de la lámpara. En cuanto al conductor de protección, será necesario conectarlo a las partes metálicas del portalámparas si este es de clase I (si dispone de borne de conexión para su protección).
A través del siguiente diagrama de conmutador triple, se analizan varias combinaciones de las posiciones de los 3 conmutadores, pudiéndose visualizar de forma clara y sencilla cómo funcionan los circuitos de conmutación de cruce:
Para activar la lámpara desde más de 3 puntos de control, se emplean múltiples conmutadores de cruce. Estos se conectarán en serie, formando una cadena.
Los 2 contactos de salida de un interruptor de cruce se unirán a los 2 contactos de entrada del siguiente interruptor de cruce, y así sucesivamente. Los conmutadores simples se ubicarán en los extremos de esta cadena.
Por ejemplo, en el siguiente esquema se muestra la conexión de un punto de luz con 4 conmutadores, donde se observa que los conmutadores de cruzamiento siempre quedan en el centro de la cadena de conmutadores:
A medida que aumenta el número de puntos de control, el cableado se vuelve más complejo y puede resultar difícil de mantener o modificar. En esos casos, el telerruptor se convierte en la opción claramente preferible.
Con el telerruptor, el cableado se simplifica enormemente (un cable de 2 hilos desde cada pulsador hasta el telerruptor), lo que reduce el coste de materiales y mano de obra. Además, la instalación es mucho más flexible y escalable, permitiendo añadir más puntos de control fácilmente en el futuro.
Aplicaciones Comunes del Esquema de Conmutador de Cruce
El esquema de conmutador triple es ideal para situaciones donde se requiere controlar un punto de luz desde tres o más ubicaciones. Algunas de las aplicaciones más comunes son:
– Dormitorios: es el típico esquema eléctrico de habitación de matrimonio. Se controla el alumbrado general desde la entrada de la habitación y desde ambos lados de la cama, facilitando el uso nocturno.
– Pasillos y escaleras: iluminación controlada desde varios puntos a lo largo del recorrido, como los extremos y puntos intermedios.
– Salas de estar amplias: permite encender y apagar luces desde la entrada principal, el área de estar y otras zonas de la sala.
– Edificios comerciales y oficinas: ideal para pasillos largos, salas de reuniones o espacios amplios que requieren múltiples puntos de control para la iluminación.
– Doble circuito: el doble cruzamiento, aunque poco común, agrupa 2 conmutadores de cruzamiento en un solo mecanismo. El interruptor de cruzamiento doble permite controlar 2 circuitos o funciones diferentes desde un mismo punto, como combinar la luz principal con una luz de ambiente.
