Esquema Multifilar

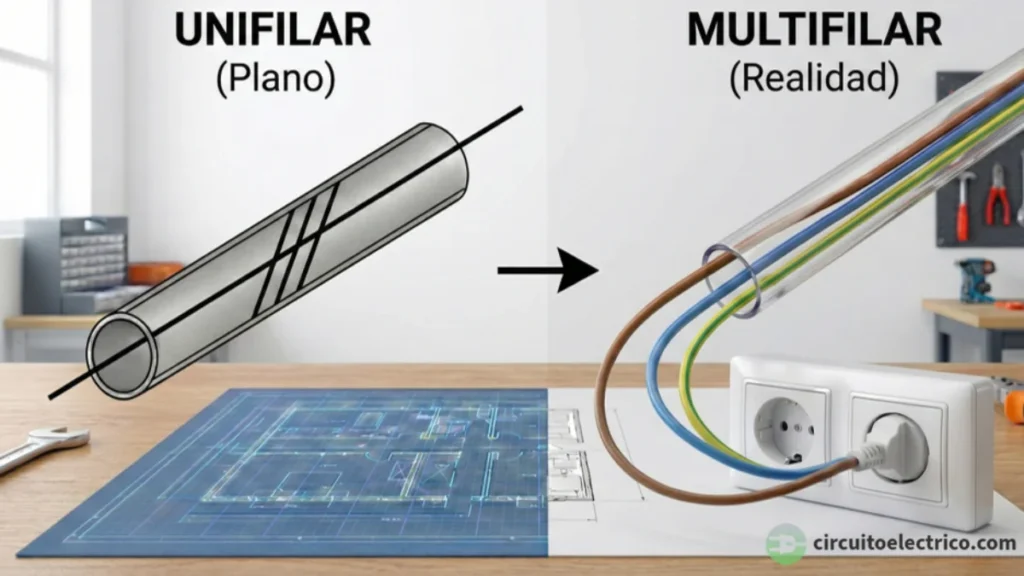

El esquema multifilar eléctrico es una herramienta de representación gráfica utilizada para mostrar de forma detallada todas las conexiones eléctricas de un circuito o instalación.

A través de este tipo de esquemas, se visualizan individualmente todos los conductores, elementos eléctricos (como interruptores, lámparas, motores, receptores), y sus relaciones eléctricas.

De todos los planos de las instalaciones eléctricas, el esquema mutifilar es una de las representaciones más completas y útiles en el diseño, análisis, instalación y mantenimiento de sistemas eléctricos.

No obstante, aunque estos esquemas pueden ser complejos y detallados, su utilidad en la práctica supera con creces sus limitaciones.

Aunque los diagramas multifilares no sitúan los elementos en el espacio real (paredes, techos, suelos) como lo haría un esquema topográfico, en ocasiones, se utiliza un esquema multifilar híbrido. Este esquema combina claridad técnica y ubicación práctica de los elementos eléctricos en el espacio.

Esta capacidad del esquema multifilar para adaptarse a diversas configuraciones lo hace imprescindible en cualquier proyecto de ingeniería eléctrica.

A continuación, se analizan en profundidad sus características, aplicaciones y ventajas.

Contenidos
  1. Características del Esquema Multifilar
  2. Cómo Hacer un Esquema Multifilar
  3. Tipos de Esquemas Multifilares
  4. Ejemplos de Esquemas Multifilares Eléctricos
  5. Ventajas del Diagrama Multifilar
  6. Aplicaciones del Diagrama Multifilar

Características del Esquema Multifilar

Los esquemas multifilares ofrecen un nivel de detalle mucho mayor que otros esquemas, siendo ampliamente utilizados gracias a sus características únicas:

Detallada representación de conexiones: en el esquema multifilar cada conductor y elemento del circuito se dibuja explícitamente, lo que facilita una comprensión exhaustiva del sistema eléctrico. Este nivel de detalle permite identificar con precisión las relaciones entre los dispositivos conectados.

Estructura vertical y horizontal: los cables de alimentación suelen mostrarse en la parte superior del esquema o en la parte lateral izquierda. Los elementos del circuito, como interruptores, lámparas, contactores y receptores, se dibujan en líneas horizontales o verticales, según las normas del diseño.

Inclusión de conductores de protección: a diferencia de algunos otros tipos de esquemas, los diagramas multifilares incluyen también el conductor de protección (cable de tierra), lo que refuerza la seguridad en el diseño eléctrico.

Tipos de representación: en general, podemos encontrar 2 tipos de esquemas multifilares:

Multifilar estándar: focalizado exclusivamente en el diseño eléctrico, sin mostrar la ubicación física de los componentes.

Multifilar híbrido o mixto: combina elementos eléctricos y su ubicación espacial relativa, proporcionando una guía adicional para la instalación. Son muy prácticos y útiles en el montaje ayudando a cablear de forma correcta los diferentes componentes eléctricos.

Cómo Hacer un Esquema Multifilar

En el esquema multifilar se representan detalladamente todas las conexiones eléctricas del circuito, identificando cada conductor, componente y punto de unión.

Para elaborar un esquema multifilar se requiere determinar previamente las especificaciones del circuito, como tipo de alimentación (monofásica o trifásica), voltaje y potencia de los receptores. Además, se deben identificar los componentes a incluir, así como sus características eléctricas y conexiones.

Para la elaboración de esquemas multifilares se deberían seguir los siguientes criterios y pautas:

1º) Diseño del esquema: deberán ubicarse en la parte superior o lateral del diagrama todas las líneas de alimentación (fases, neutro y tierra). Los dispositivos se organizarán según su función y posición física, y se conectarán mediante conductores individuales. Se deben indicar claramente los puntos donde se conectan varios conductores, mediante puntos o nudos.

2º) Disposición de los componentes: la disposición de los elementos será lógica y ordenada, de forma que se facilite la lectura del esquema. Incluirá todos los componentes eléctricos, desde conductores hasta dispositivos de protección. Además, se suele mostrar el neutro sin protecciones, aunque en la instalación real estas son necesarias.

3º) Uso de simbología normalizada: la norma internacional IEC 60617 establece las reglas generales para la representación gráfica de circuitos y la simbología eléctrica a emplear. Cada componente eléctrico tiene un símbolo específico. Es fundamental utilizar la simbología correcta y estandarizada para evitar confusiones. Los símbolos deben ser claros y fáciles de identificar.

4º) Numeración de componentes y marcado de bornes: se etiquetará cada componente del circuito con letras de referencia únicas para facilitar su identificación. Asimismo, es recomendable que las conexiones de los elementos (al menos los de maniobra y protección) tengan un marcado de bornes adecuado.

Tipos de Esquemas Multifilares

Hay algunas variantes de esquemas multifilares, siendo los tipos más utilizados el esquema multifilar estándar y el esquema multifilar híbrido o mixto.

Esquema Eléctrico Multifilar Estándar

Estos esquemas eléctricos se centran exclusivamente en las conexiones eléctricas entre los componentes, sin mostrar la ubicación física de estos en el espacio.

Los componentes se representan de forma esquemática, utilizando símbolos normalizados. Se muestran todas las conexiones entre los componentes, incluyendo los puntos de conexión individuales. Además, se suele etiquetar cada componente del circuito con letras de referencia.

Son ideales para la fase de diseño de un circuito, ya que permiten analizar las conexiones eléctricas de forma detallada. Se utilizan para documentar la configuración de un circuito y facilitar su comprensión.

A continuación se muestra un ejemplo de un esquema multifilar estándar de un interruptor y un enchufe. Este esquema podría servir como base para comprender el funcionamiento del circuito eléctrico y sus conexiones, pero no detalla su localización espacial en un montaje concreto.

El enchufe X1, alimentado de forma ininterrumpida por la fuente (L1), permite conectar dispositivos eléctricos en cualquier momento. No obstante, la lámpara H1, conectada al circuito, solo se activará cuando el interruptor S1 esté cerrado, estableciendo así la trayectoria necesaria para el flujo de corriente.

Ejemplo de un diagrama eléctrico de conexiones estándar

Esquema Eléctrico Multifilar Híbrido o Mixto

Estos esquemas incluyen tanto la información eléctrica de los elementos y sus conexiones como la ubicación espacial de dichos elementos.

Utilizan símbolos normalizados para mostrar la disposición física de los componentes en un panel, en un tablero o en un equipo. Se muestran las conexiones eléctricas entre los componentes, al igual que en los esquemas estándar.

Son muy útiles para guiar a los técnicos durante la instalación de equipos y la conexión de cables. Además, facilitan la identificación de componentes y la localización de averías.

A continuación, vemos un ejemplo de un esquema multifilar híbrido o mixto de un interruptor y un enchufe. Este esquema podría servir para el montaje de este circuito eléctrico sobre un panel, puesto que se muestra la disposición física de los elementos a instalar.

Se observa que las derivaciones de los conductores se realizan en el interior de una caja de registro. Además, a la izquierda de esta caja se sitúa el interruptor S1, a la derecha la lámpara H1 y abajo la toma de corriente X1.

Ejemplo de un diagrama eléctrico de conexiones híbrido o mixto

Ejemplos de Esquemas Multifilares Eléctricos

Para mostrar la aplicación de los esquemas multifilares, se analizarán algunos ejemplos prácticos en los que se observa la relación entre los componentes del circuito y su funcionamiento conjunto.

Esquema multifilar de punto de luz simple: el circuito eléctrico con interruptor sirve para encender y apagar una lámpara desde un único punto.

La lámpara H1 se encenderá únicamente cuando el interruptor S1 esté cerrado (posición "encendido"), completando así el circuito y permitiendo el flujo de corriente desde la fuente de alimentación (L1), a través de la lámpara, hasta la fuente de alimentación (N).

Esquema multifilar de un punto de luz simple

Esquema multifilar de luz conmutada simple: el esquema de interruptor conmutador doble, está equipado con dos conmutadores S1 y S2, permitiendo controlar una lámpara H1 desde 2 puntos distintos.

Al accionar cualquiera de los conmutadores, se establece o interrumpe el circuito eléctrico, alternando el estado de la lámpara entre encendido y apagado. De este modo, la iluminación puede controlarse de forma independiente desde ambos puntos.

Esquema multifilar de un punto de luz conmutada simple o con 2 conmutadores

Esquema multifilar de luz conmutada de cruce: el esquema de conmutador triple, compuesto por dos conmutadores normales S1 y S3 ubicados en los extremos y un conmutador de cruzamiento S2 en la sección intermedia, permite controlar una lámpara H1 desde 3 puntos distintos.

La acción de accionar cualquiera de los tres conmutadores provoca una inversión en las conexiones eléctricas, alternando el estado de la lámpara entre encendido y apagado.

Esquema multifilar de un punto de luz conmutada de cruce o con 3 conmutadores

Ventajas del Diagrama Multifilar

Los esquemas multifilares ofrecen varias ventajas, siendo las principales las que se indican a continuación:

Detalle completo de las conexiones: una de las características más destacadas del esquema multifilar es su capacidad para representar cada conductor individual que conecta los distintos elementos del circuito. Resulta muy útil para estudiar el comportamiento de sistemas complejos.

Identificación de fallos: gracias a su representación detallada, es más fácil localizar problemas en el sistema, como conexiones defectuosas, cortocircuitos o errores en el cableado. De esta forma, se agilizan las labores de diagnóstico y mantenimiento.

Facilidad para el instalador: la representación detallada de todos los componentes y sus conexiones proporciona al instalador una guía clara para llevar a cabo el montaje de la instalación sin margen de error.

Documentación para el mantenimiento: una vez finalizada la instalación, el esquema multifilar sirve como referencia para futuras ampliaciones, modificaciones o tareas de mantenimiento. Proporciona una visión clara y detallada del estado original de la instalación.

Aplicaciones del Diagrama Multifilar

Los esquemas multifilares tienen una amplia gama de aplicaciones. A continuación se muestran algunos ejemplos:

Cuadros eléctricos: el diseño de cuadros de distribución y maniobra complejos, puede requerir un esquema multifilar para mostrar todas las conexiones internas entre interruptores, relés, disyuntores y demás componentes.

Proyectos de automatización: los sistemas automatizados, como los utilizados en fábricas y plantas de producción, necesitan diagramas multifilares para describir las conexiones entre sensores, actuadores y controladores lógicos programables (PLC).

Sistemas de energías renovables: en instalaciones solares, eólicas u otros sistemas de energías renovables, el esquema multifilar permite documentar las conexiones entre inversores, paneles, baterías y la red eléctrica, asegurando una integración segura y eficiente.

Sistemas de alumbrado público: en proyectos de iluminación exterior, como alumbrado público o de carreteras, el esquema multifilar detalla las conexiones entre luminarias, cuadros de control y sistemas de protección.

Formación y educación: en el ámbito educativo, los diagramas multifilares son herramientas didácticas fundamentales para enseñar conceptos eléctricos. Su claridad y nivel de detalle ayudan a los estudiantes a comprender el funcionamiento de los circuitos.
