Relés en Estado Sólido

Los relés en estado sólido (SSR, por sus siglas en inglés: Solid State Relay) son dispositivos electrónicos diseñados para realizar funciones de conmutación eléctrica sin componentes mecánicos móviles.

A diferencia de los relés electromecánicos tradicionales, los SSR utilizan semiconductores para activar y desactivar circuitos eléctricos, ofreciendo ventajas como alta velocidad de operación, mayor durabilidad y menor generación de ruido.

Los relés de estado sólido se utilizan en esquemas con contactores y automatismos eléctricos cumpliendo funciones similares a los relés electromecánicos, pero con características y ventajas específicas.

Sin embargo, en algunas aplicaciones, pueden llegar a sustituir a contactores de baja potencia, especialmente en aplicaciones donde se requiere una alta frecuencia de conmutación o un funcionamiento silencioso.

Los SSR son ampliamente utilizados en sistemas de automatización, control de temperatura, iluminación y en aplicaciones industriales que requieren alta confiabilidad y ciclos de conmutación frecuentes.

Actualmente han ganado popularidad en una amplia gama de aplicaciones industriales y domésticas debido a sus numerosas ventajas sobre los relés electromecánicos tradicionales.

En la siguiente figura se muestra el aspecto de un relé de estado sólido de la marca “Finder”.

Imagen de un relé de estado sólido de la marca Finder
Contenidos
  1. Características Principales de los Relés en Estado Sólido
  2. Funcionamiento de un Relé en Estado Sólido
  3. Instalación del Relé en Estado Sólido
  4. Tipos de Relés en Estado Sólido
  5. Aplicaciones de los Relés de Estado Sólido

Características Principales de los Relés en Estado Sólido

Los relés de estado sólido (SSR) representan una evolución significativa en la tecnología de conmutación eléctrica, ofreciendo una alternativa robusta y eficiente a los tradicionales relés electromecánicos.

Las características principales de un SSR se pueden agrupar en torno a los siguientes aspectos:

Conmutación electrónica: la ausencia de partes móviles elimina el desgaste mecánico, la generación de arcos eléctricos y el rebote de contactos.

Aislamiento galvánico: la mayoría de los SSR incorporan un optoacoplador, que proporciona un aislamiento eléctrico entre el circuito de control y el circuito de carga.

Alta velocidad de conmutación: los SSR pueden conmutar cargas mucho más rápido que los relés electromecánicos.

Funcionamiento silencioso: al no tener partes móviles, los SSR operan de forma silenciosa.

Menor consumo de energía en el circuito de control: los SSR requieren una corriente de control mucho menor que los relés electromecánicos.

Mayor inmunidad a vibraciones y golpes: la ausencia de partes móviles hace que los SSR sean mucho más resistentes a las vibraciones y los golpes que los relés electromecánicos.

No obstante, los SSR presentan como inconvenientes la generación de calor (que requiere disipación), un mayor coste inicial (compensado por su durabilidad y bajo mantenimiento) y la sensibilidad a sobretensiones, que exige el uso de protecciones como varistores o diodos de supresión.

Funcionamiento de un Relé en Estado Sólido

A diferencia de los relés electromecánicos que utilizan contactos físicos para conmutar circuitos, los SSR utilizan componentes electrónicos de estado sólido, como tiristores, triacs, transistores bipolares de puerta aislada (IGBT) o MOSFETs, para realizar la conmutación. Un SSR típico consta de 3 partes principales:

Circuito de entrada (control): este circuito recibe una señal de control de bajo voltaje (generalmente CC) que activa el SSR. Esta señal se suele aplicar a un diodo LED de un optoacoplador, que emite luz cuando se le aplica corriente.

Optoacoplador (amplificación o disparo): este circuito amplifica la señal de entrada y la utiliza para controlar el dispositivo de conmutación de potencia.

El optoacoplador (también conocido como optoaislador o fototriac) aísla galvánicamente el circuito de control del circuito de carga. Contiene un diodo emisor de luz (LED) y un dispositivo fotosensible (fototransistor o fototriac).

Cuando se aplica corriente al LED, emite luz que activa el dispositivo fotosensible, permitiendo el paso de corriente en el circuito de salida.

Circuito de salida (potencia): este circuito contiene el dispositivo de conmutación de potencia (tiristor, triac, IGBT o MOSFET) que controla la corriente que fluye a la carga. A continuación se muestra un optoacoplador con salida a triac.

Partes del relé de estado sólido: Circuito de entrada, Optoacoplador y Circuito de salida

Instalación del Relé en Estado Sólido

La elección del método de instalación depende de la aplicación específica, el tamaño del relé, el entorno de trabajo y los requisitos de mantenimiento. Es fundamental consultar la hoja de datos del fabricante del relé para obtener información específica sobre el montaje y la fijación.

Se suelen utilizar 3 métodos de instalación a diferentes soportes: paneles, carriles DIN y zócalos.

Instalación del Relé de Estado Sólido en Panel

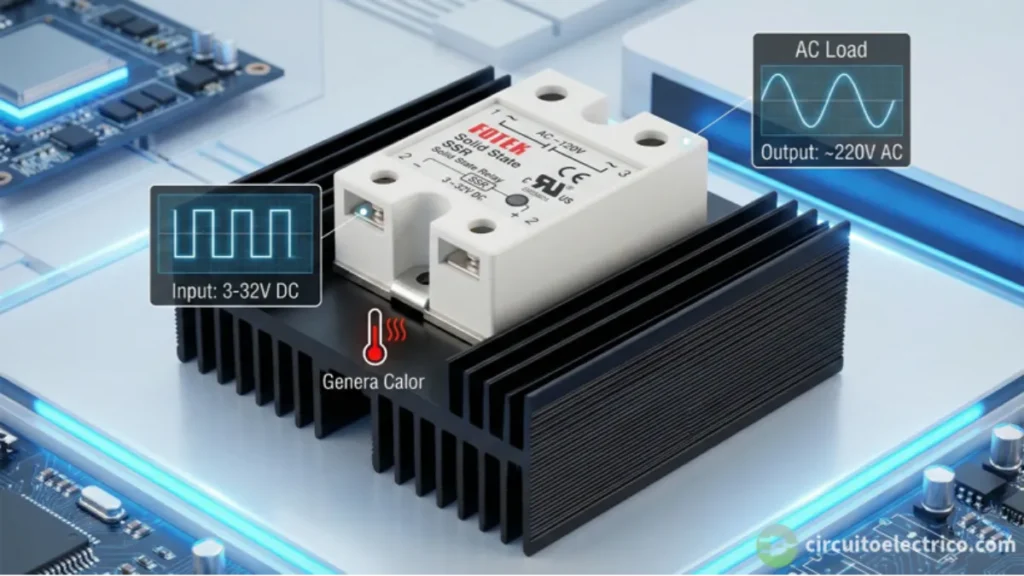

Es el tipo de montaje más común. El SSR se atornilla directamente a una superficie plana, generalmente un panel metálico o un disipador de calor.

Tienen fácil instalación y reemplazo y buena disipación de calor cuando se montan sobre una superficie metálica adecuada con pasta térmica.

Es ampliamente utilizado en armarios de control, máquinas industriales y equipos que requieren una buena disipación de calor.

Imagen de un relé de estado sólido para montaje en panel

Instalación del Relé de Estado Sólido en Carril DIN

El SSR se monta sobre un carril DIN estándar, facilitando su instalación en armarios eléctricos con otros componentes que también utilizan este tipo de montaje.

Su instalación es rápida y sencilla sin necesidad de herramientas especiales. Además, con este tipo de relé de estado sólido modular se consigue buena organización y cableado ordenado en el armario eléctrico. Algunos modelos para carril DIN incorporan disipadores de calor integrados.

Foto de un carril DIN
Imagen de un relé de estado sólido para montaje en carril DIN

Instalación del Relé de Estado Sólido en Zócalo

El relé en estado sólido se enchufa en un zócalo o base, que a su vez se monta en un panel o carril DIN.

El SSR tiene fácil reemplazo sin necesidad de desconectar el cableado. Proporciona mayor flexibilidad en el mantenimiento, aunque puede ocupar más espacio en comparación con el montaje directo.

Imagen de un relé de estado sólido de la marca Finder
Imagen de un relé de estado sólido para montaje en zócalo

Tipos de Relés en Estado Sólido

Los relés en estado sólido (SSR) pueden clasificarse de diferentes maneras según el tipo de carga que controlan (basados ​​en corriente alterna AC o basados ​​en corriente continua DC) y el método de conmutación que utilizan (conmutación en cruce por cero o conmutación instantánea).

Esta clasificación permite seleccionar el SSR adecuado para cada aplicación, optimizando su rendimiento del sistema.

Relés en Estado Sólido Basados ​​en Corriente Alterna (AC)

Estos SSR son específicos para conmutar cargas alimentadas por corriente alterna. Utilizan componentes semiconductores como triacs o tiristores en el circuito de salida para manejar el flujo de corriente alterna.

Son ideales para aplicaciones donde las cargas son resistivas o tienen características mixtas (resistivas e inductivas). Además, ofrecen una conmutación eficiente y minimizan la generación de calor en circuitos de potencia.

Las aplicaciones comunes de los relés en estado sólido, basados en corriente alterna (AC), son:

Control de iluminación: en sistemas de regulación de intensidad luminosa (dimmers) o control de iluminación en edificios inteligentes.

Motores eléctricos: en aplicaciones industriales como ventiladores o bombas.

Sistemas de calefacción: control de resistencias eléctricas en hornos y calentadores industriales.

Relé en estado sólido con salida para corriente alterna

Relés en Estado Sólido Basados ​​en Corriente Continua (CC)

Son específicos para manejar cargas de corriente continua. Estos SSR emplean transistores MOSFET o IGBT (Transistores Bipolares de Puerta Aislada) como componentes principales en el circuito de salida.

Soportan conmutaciones rápidas y precisas en circuitos de baja tensión, produciendo menor generación de interferencias electromagnéticas (EMI) en comparación con los modelos AC.

Las aplicaciones comunes de los relés en estado sólido, basados en corriente continua (DC), son:

Sistemas electrónicos: conmutación en circuitos lógicos y de microcontroladores.

Control de baterías: gestión de la carga y descarga de baterías en vehículos eléctricos y sistemas de almacenamiento energético.

Sistemas de alimentación: en fuentes de alimentación conmutadas y reguladores de voltaje.

Relé en estado sólido con salida para corriente continua

Relés en Estado Sólido con Conmutación en Cruce por Cero

Este tipo de SSR (Zero-Cross Switching) se activa su salida únicamente cuando la tensión alterna (AC) pasa por el punto de cruce por cero, es decir, el momento en que la tensión de la onda sinusoidal es nula. Este método evita picos de corriente al momento de la conmutación. Ideal para cargas resistivas puras.

Este relé reduce significativamente las interferencias electromagnéticas (EMI) generadas durante la conmutación. Además, minimiza el estrés eléctrico en la carga y en el propio relé, prolongando la vida útil del sistema.

Las aplicaciones comunes de los relés en estado sólido con conmutación en cruce por cero son:

Control de calefacción: en hornos industriales y calentadores eléctricos.

Sistemas de iluminación: regulación de luces incandescentes y de halógeno.

Dispositivos de baja interferencia: electrónica sensible que requiere operación silenciosa y libre de perturbaciones.

Gráfica relé estado sólido con conmutación en cruce por cero

Relés en Estado Sólido con Conmutación Instantánea

Este tipo de SSR se activa inmediatamente cuando se aplica la señal de control, sin importar el punto en el que se encuentra la onda de tensión alterna (AC). Esto permite una respuesta más rápida, aunque puede generar picos de corriente e interferencias electromagnéticas EMI en algunos casos. Tiene mejor desempeño en cargas inductivas.

Proporcionan respuesta inmediata a las señales de control, haciéndolos adecuados para aplicaciones de alta velocidad.

Las aplicaciones comunes de los relés en estado sólido con conmutación instantánea son:

Sistemas industriales: conmutación de motores y actuadores que requieren reacciones inmediatas.

Control de maquinaria pesada: como prensas hidráulicas y sistemas de transporte industrial.

Cargas inductivas: donde la conmutación precisa es esencial para evitar problemas operativos.

Gráfica del relé de estado sólido con conmutación instantánea

Aplicaciones de los Relés de Estado Sólido

Las aplicaciones de los SSR son diversas y abarcan desde el control de procesos industriales hasta aplicaciones domésticas. Algunas de las áreas más comunes donde se utilizan los SSR son las siguientes:

Control de temperatura: utilizados en sistemas de calefacción industrial y hornos.

Automatización industrial: conmutación de motores, bombas, control de procesos, máquinas herramienta y robótica.

Sistemas de iluminación: regulación de luces en edificios inteligentes y control de escenarios en teatros.

Electrónica de potencia: control de fuentes de alimentación y cargas sensibles.

Sistemas de prueba y medición: conmutación rápida en bancos de prueba electrónicos.

Aplicaciones domésticas: aplicados en sistemas de aire acondicionado, sistemas de seguridad y electrodomésticos.
