Puntos de Utilización en las Viviendas
Los puntos de utilización en las viviendas (PU) son los elementos finales de los circuitos interiores que permiten la conexión de dispositivos y equipos eléctricos para su funcionamiento.
Su correcta ubicación, dimensionado y protección son esenciales para garantizar la seguridad y funcionalidad de la instalación eléctrica.
Un punto de utilización se materializa en una toma de corriente, en un punto de luz, en un interruptor o en cualquier otro elemento que permita la conexión y el paso de corriente eléctrica.
Los puntos de utilización PU que podemos encontrar en las viviendas son:
● Tomas de corriente: permiten la conexión de dispositivos eléctricos mediante enchufes. Para aparatos de alta potencia, como aires acondicionados, la conexión se realiza directamente al circuito correspondiente, sin necesidad de enchufe.
● Puntos de luz: permiten la conexión de lámparas y luminarias. Suelen incluir un portalámparas y un interruptor para controlar el encendido y apagado de la luz.
● Interruptores: permiten controlar el paso de corriente a otros PU, como tomas de corriente o motores eléctricos. Pueden ser simples (un solo circuito) o conmutados (varios circuitos).
● Pulsadores: permiten controlar el paso de corriente de forma momentánea a otros PU. Al pulsarlo, se conecta el flujo de corriente al PU correspondiente solo durante el tiempo que se mantiene presionado. Una vez soltado el pulsador, se corta la corriente.
La ubicación de los puntos de utilización constituye una fase importante en el cálculo de instalaciones en viviendas, ya que debe ser cuidadosamente planificada para garantizar el confort y la calidad de vida de los usuarios.
Se deben considerar factores como la distribución del mobiliario, las necesidades de iluminación y la potencia de los dispositivos que se conectarán. Su correcta ubicación, dimensionado, protección y uso responsable contribuyen a una instalación eléctrica segura, eficiente y funcional.
Contenidos

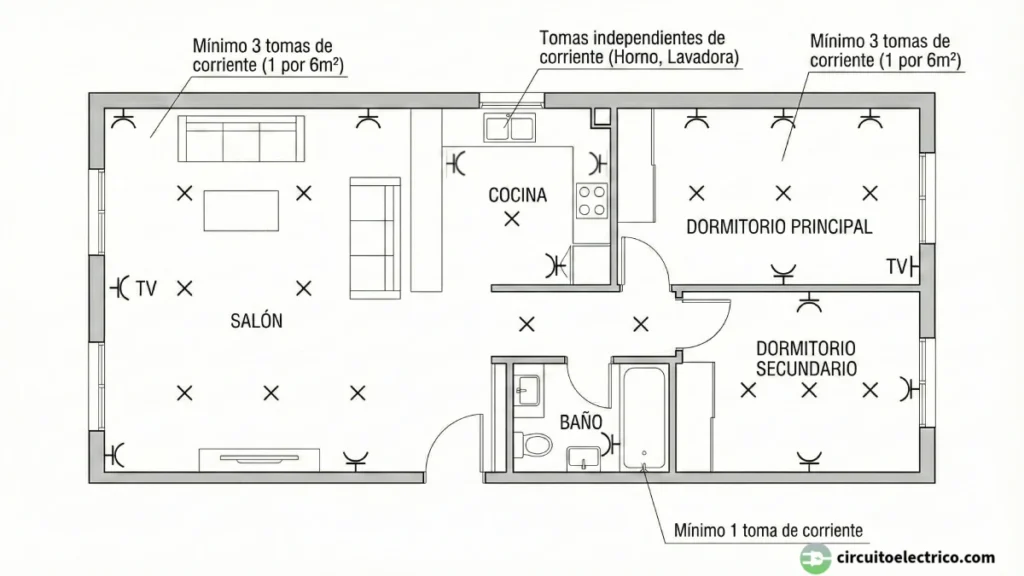

Puntos de Utilización Mínimos en las Viviendas
El Reglamento Electrotécnico de Baja Tensión en su Instrucción Técnica Complementaria ITC-BT-25, establece los puntos de utilización mínimos que deben cumplir las instalaciones eléctricas en las viviendas.
La ITC-BT-25 establece estos puntos de utilización mínimos en una tabla, en función de la superficie útil o longitud de las diferentes estancias de la vivienda:
(1) Cuando se prevea la instalación de una toma para el televisor, la base correspondiente deberá ser múltiple y, en este caso, se considerará como una sola base a efectos del número de puntos de utilización.
(2) Las tomas de corriente se instalarán fuera de un volumen delimitado por los planos verticales situados a 0,5 m del fregadero y de la encimera de cocción o cocina.
(3) La ITC-BT-52 detalla la potencia prevista por toma, los tipos de bases de toma de corriente y la intensidad asignada al interruptor automático del circuito C13.
Diseño de los Puntos de Utilización Mínimos en las Viviendas
Para el diseño de los puntos de utilización, se debe tener en cuenta lo siguiente:
Consideraciones Generales sobre los Puntos de Utilización de una Vivienda
La tabla anterior es orientativa. El diseño de los puntos de utilización en las viviendas debe ser flexible para adaptarse a las necesidades específicas y particulares de cada hogar. Por ello, deberíamos de considerar ciertos aspectos importantes en el diseño:
– Lavadora: puede estar instalada en otra estancia de la vivienda, como en el lavadero, galería, o incluso en un baño amplio. En este caso, se deberá instalar un punto de utilización C4 en la estancia correspondiente.
– Aire acondicionado centralizado: en viviendas con un sistema de climatización centralizado, como una máquina difusora o un sistema de conductos, no es necesario tener una toma de corriente específica para el aire acondicionado C9 en cada estancia. En su lugar, se debe planificar la distribución eléctrica hacia los puntos donde se ubican los equipos de climatización central.
– Sistemas individuales de aire acondicionado: para instalaciones con unidades de aire acondicionado de tipo split en diferentes habitaciones, cada unidad requiere su propio punto de conexión. En este caso, se ha de calcular la carga total y asegurarse de que el circuito eléctrico pueda soportar el consumo de todas las unidades simultáneamente.
– Sistemas de automatización, gestión de energía y seguridad: se realizará un análisis detallado de las necesidades y expectativas de los usuarios. Se deben identificar las zonas de la vivienda donde se requiere automatización, como la iluminación, climatización, seguridad, y gestión de energía. Los puntos de utilización se han de ubicar estratégicamente para maximizar la eficiencia y el control (sensores, interruptores, controladores, cámaras, alarmas, etc.).
Timbre de una Vivienda
El timbre es un dispositivo fundamental en cualquier vivienda, utilizado para alertar a los residentes de la presencia de visitantes. Suele ser electromecánico o electrónico.
Son accionados mediante un pulsador, que debe estar ubicado en un lugar accesible y visible para los visitantes, generalmente cerca de la puerta principal. Debe estar protegido de la intemperie, utilizando una caja estanca si es necesario.
Es importante destacar que, aunque el timbre esté incluido en el circuito C1, no se contabiliza como un "punto de luz".
Puntos de Luz de una Vivienda
Los puntos de luz, pertenecientes al circuito de alumbrado C1, son utilizados para proporcionar iluminación general en una estancia de la vivienda. Pueden ser luminarias de techo o apliques de pared.
En muchos casos los puntos de luz se diseñan mediante iluminación empotrada:
● Downlights: también denominados “ojos de buey” son luminarias integradas en el techo, que ofrecen un aspecto limpio y moderno.
● Tiras de LED: son cintas flexibles formadas por varias luminarias LED instaladas en estanterías, bajo gabinetes o en techos falsos para iluminación indirecta.
Cabe señalar que las tomas de corriente previstas para la conexión de luminarias, tales como lámparas de mesilla o de pie, pertenecen al circuito C1.
Para el cómputo de puntos de luz de una vivienda se deberá tener en cuenta lo siguiente:
– Un punto de luz es un elemento del circuito de alumbrado que está conectado a un interruptor independiente que lo activa o desactiva. A un punto de luz se pueden conectar una o varias luminarias (2 o más lámparas conectadas en paralelo).
– Un punto de luz puede ser controlado por varios conmutadores. Esto permite encender o apagar la iluminación desde diferentes puntos. Los conmutadores, cruzamientos, telerruptores y otros dispositivos similares se consideran englobados en el término "interruptor".
Bases Múltiples de una Vivienda
Las bases múltiples, también conocidas como tomas de corriente múltiples, permiten la conexión de varios dispositivos eléctricos en un solo punto.
Se deben colocar bases múltiples en lugares donde se concentran varios equipos eléctricos, como en estancias donde se prevea el uso de múltiple aparatos asociados, como televisores, sistemas de sonido, consolas de videojuegos, cargadores de dispositivos móviles y otros pequeños electrodomésticos.
En el caso de instalar una base múltiple con varias tomas de corriente para un receptor de TV o asociadas a la infraestructura común de las telecomunicaciones (ICT), se contabilizará como un solo punto de utilización hasta un máximo de 4 tomas.
Puntos de Utilización para Calefacción, Aire Acondicionado y Sistemas de Automatización
Para este tipo de sistemas, se recomienda utilizar puntos de corriente del tipo caja de conexión.
Disponen de una caja de plástico o metálica que aloja una regleta de conexión y un dispositivo de retención de cable. La regleta permite la conexión segura de los cables de los diferentes elementos del sistema (termostatos, sensores, actuadores, etc.), mientras que el dispositivo de retención asegura los cables en su lugar, evitando su desconexión accidental.
Las cajas de conexión pueden disponer de tapa "ciega" o de tapa para salida de cables. La tapa ciega se utiliza para ocultar la caja cuando no se necesitan conexiones adicionales, mientras que la tapa con salida de cables permite la conexión de dispositivos externos como interruptores o sensores.
Prescripciones Mínimas y de Confort en las Viviendas
Las prescripciones mínimas y de confort para la instalación eléctrica en viviendas buscan asegurar, no solo la seguridad, sino también la comodidad y la adaptabilidad a futuras necesidades de los usuarios.
La tabla de referencia establece los puntos de utilización mínimos para una instalación eléctrica segura, pero es fundamental considerar la creciente demanda de energía eléctrica y las necesidades particulares de cada usuario.
Diseño Previsor y Flexible
Se recomienda diseñar la instalación con suficiente previsión, lo que incluye la colocación de conductos vacíos. De esta manera, se permite agregar cableado adicional en el futuro sin necesidad de obras invasivas, facilitando la integración de nuevas tecnologías y dispositivos.
También es aconsejable reservar espacio en el cuadro de distribución para futuros dispositivos.
Por otro lado, la instalación de tomas ciegas y la previsión de espacio adicional simplifican las futuras ampliaciones, asegurando que la infraestructura eléctrica pueda adaptarse a nuevas demandas sin mayores complicaciones.
Incremento de Puntos de Luz y Tomas de Corriente
Se recomienda prever un número de puntos de luz y tomas de corriente superior al indicado en la tabla de la ITC-BT-25 del REBT. Esta práctica mejora la seguridad al reducir el uso de conectores multivía y prolongadores que pueden sobrecargar el sistema y presentar riesgos.
Una instalación con más puntos de luz y tomas de corriente ofrece mayor comodidad y flexibilidad. Permite una distribución más racional de los electrodomésticos y dispositivos electrónicos, evitando sobrecargas y garantizando un acceso más conveniente a la instalación eléctrica en todas las áreas de la vivienda.
Aumento de Circuitos para Mayor Confort
Con el objetivo de disminuir el número de circuitos, no es recomendable intentar un ahorro ficticio reduciendo al máximo el número de tomas por circuito.
De hecho, aunque incrementar los circuitos puede parecer caro inicialmente, en la práctica no necesariamente implica un aumento en la potencia contratada con la compañía suministradora. La principal ventaja es un mayor confort y seguridad sin un incremento en el consumo energético.
La electrificación elevada ofrece una instalación eléctrica diseñada para evolucionar con las necesidades de la vivienda. Optar por este grado de electrificación proporciona una base eléctrica más robusta y adaptable, capaz de satisfacer las demandas energéticas actuales y futuras, especialmente en hogares con una alta concentración de electrodomésticos y sistemas automatizados.
Cuadro General de Mando y Protección por Planta
En viviendas unifamiliares, dúplex o de más de una altura, se recomienda situar un cuadro general de mando y protección (CGMP) en cada planta. De esta forma, los circuitos de cada planta están protegidos y gestionados de manera independiente, facilitando el mantenimiento.
Tener un CGMP en cada planta también mejora el acceso a los dispositivos de protección y control, siendo muy útil en caso de cortes de energía, mantenimiento o ajustes necesarios en la instalación eléctrica.
Accesibilidad y Usabilidad de las Instalaciones Eléctricas
Es importante diseñar la instalación teniendo en cuenta las necesidades particulares de los usuarios, como personas mayores o con discapacidad. Esto implica instalar interruptores y tomas de corriente a alturas accesibles y en lugares convenientes.
La previsión de la instalación debe incluir la capacidad de integrar tecnologías emergentes como sistemas de automatización del hogar (domótica), cargadores para vehículos eléctricos, y sistemas de energía renovable como paneles solares.
Optimización de la Instalación Eléctrica
En la guía técnica de la ITC-BT-25 se indican, para cada estancia, los puntos de utilización recomendados (no obligatorios) para garantizar el adecuado confort de la instalación.
Se observan variaciones significativas entre el número mínimo de tomas de corriente de 16 A (2P+T) y el número recomendado.
En la guía técnica también se aconseja la instalación del nº de bases de 16 A (2P + T) para televisor, equipo de música y ordenador, así como el nº de tomas telefónicas (la base de corriente para cada toma de telecomunicaciones, debe situarse a 50 cm. como máximo de ellas).
● Sala de estar o salón:
– Base 16 A (2P+T): una por cada 6 m2 redondeando al entero superior. Nº prescrito: 3 / Nº aconsejado: 4
– Base 16 A (2P+T) televisor y vídeo. Nº aconsejado: 1 múltiple
– Base 16 A (2P+T) equipo música. Nº aconsejado: 1
– Toma telefónica: Nº aconsejado: 2
● Dormitorio:
– Base 16 A (2P+T): una por cada 6 m2 redondeando al entero superior. Nº prescrito: 3 / Nº aconsejado: 4
– Punto de luz: Nº prescrito: 1 / Nº aconsejado: 2 (habitación individual) o 3 (habitación doble)
– Base 16 A (2P+T) televisor. Nº aconsejado: 1
– Base 16 A (2P+T) ordenador. Nº aconsejado: 1
– Base 16 A (2P+T) equipo música. Nº aconsejado: 1
– Toma telefónica: Nº aconsejado: 2
● Cocina:
– Base 16 A (2P+T) encima del plano de trabajo. Nº prescrito: 3 / Nº aconsejado: 4
– Base 16 A (2P+T) televisor. Nº aconsejado: 1
– Toma telefónica: Nº aconsejado: 1
● Baños y aseos:
– Base 16 A (2P+T): Nº prescrito: 1 / Nº aconsejado: 2
– Punto de luz: Nº prescrito: 1 / Nº aconsejado: 2
● Garajes:
– Base 16 A (2P+T): Nº prescrito: 1 / Nº aconsejado: 2
Ejercicios Resueltos de Puntos de Utilización en las Viviendas
A continuación, se presentan 2 ejercicios resueltos sobre puntos de utilización en las viviendas:
Ejercicio 1: Puntos de utilización en las viviendas
Ejercicio 2: Puntos de utilización en las viviendas
Preguntas Frecuentes sobre Puntos de Utilización en las Viviendas
