Calculadoras de Corriente de Cortocircuito
Las calculadoras de corriente de cortocircuito son herramientas indispensables para ayudar a dimensionar correctamente los elementos de una instalación, garantizando que los dispositivos de protección operen de manera eficaz y que los conductores puedan soportar las exigencias térmicas y dinámicas de un cortocircuito.
Un cortocircuito es una fallo eléctrico de baja impedancia entre puntos a distinto potencial que genera corrientes muy superiores a las normales. Estas corrientes extremas pueden dañar conductores, aislamientos y equipos, e incluso provocar incendios, explosiones y riesgos mortales.
Para mitigar estos riesgos en los circuitos eléctricos, es imperativo que las instalaciones dispongan de sistemas de protección adecuados (interruptores automáticos o fusibles) capaces de interrumpir estas corrientes en fracciones de segundo.
La selección correcta de estos dispositivos de protección, así como el dimensionamiento de los conductores y equipos, depende directamente de conocer la magnitud de la corriente de cortocircuito máxima esperada y, en algunos casos, también la mínima.
Es aquí donde las calculadoras de corriente de cortocircuito surgen como herramientas indispensables. Estas herramientas simplifican drásticamente el complejo proceso de calcular estas corrientes.
Las calculadoras de corrientes de cortocircuito son herramientas de asistencia para el dimensionamiento preliminar y no sustituye el asesoramiento de un profesional cualificado. Los cálculos se basan en la normativa REBT vigente en España, pero las condiciones reales de cada instalación pueden variar. Siempre consulte a un electricista o ingeniero antes de realizar cualquier trabajo.
Contenidos
Tipos de Calculadoras de Corriente de Cortocircuito
Las calculadoras de corriente de cortocircuito se dividen en 2 categorías según la profundidad de los datos requeridos y la precisión de los resultados:
● Calculadora de cortocircuito con datos de la red de baja tensión: requiere una información detallada no solo de la instalación interna, sino también de las características de la red de suministro.
– Es la más completa y precisa, necesitando información detallada de la instalación interna y de la red de suministro (transformador y distribución).
– Incluye parámetros como la impedancia de las líneas de distribución, características del transformador (potencia, tensión, ucc%), y modela las impedancias de todos los componentes (transformador, cables, etc.).
– Considera tanto la resistencia (RL) como la reactancia inductiva (XL), esencial en líneas largas o de gran sección.
– Ideal para proyectos industriales complejos o donde se requiera máxima precisión y los datos de la red sean accesibles.
● Calculadora de cortocircuito sin datos de la red de baja tensión: se enfoca principalmente en la impedancia de la propia instalación interna aguas debajo de la CGP o unidad equivalente.
– Diseñada para casos con información limitada de la red, centrándose en la instalación interna aguas abajo del punto de conexión.
– Utiliza parámetros básicos como longitud, sección y tipo de conductores, priorizando la resistencia (RL) y despreciando la reactancia (XL) en baja tensión.
– Simplifica el cálculo asumiendo el 80% de la tensión nominal fase-neutro.
– Es accesible y útil para estimaciones rápidas, proyectos pequeños (viviendas, locales, etc.) o cuando no hay datos de la distribuidora.
Mientras la primera es óptima para precisiones milimétricas en grandes instalaciones, la segunda ofrece soluciones prácticas para contextos con menos información, siendo valiosa para electricistas, estudiantes o diseños preliminares.
Calculadora de Cortocircuito Con Datos de la Red de Baja Tensión
Calculadora de Cortocircuito Sin Datos de la Red de Baja Tensión
Características de las Calculadoras de Corriente de Cortocircuito
Independientemente del tipo, las calculadoras de corriente de cortocircuito comparten ciertas características esenciales que las hacen herramientas valiosas:
● Cálculo de corriente máxima (Imáx): determina la corriente de cortocircuito bajo las condiciones más desfavorables (menor impedancia del circuito) para dimensionar la capacidad de ruptura de los dispositivos de protección y la soportabilidad térmica y dinámica de los conductores.
● Cálculo de corriente mínima (Imín): calcula la corriente de cortocircuito bajo las condiciones más favorables (mayor impedancia debido, por ejemplo, a la resistencia del arco o a la temperatura de régimen permanente del conductor), esencial para verificar la sensibilidad de las protecciones y asegurar su disparo en caso de fallo.
● Selección de tipo de conductor: permiten elegir entre materiales comunes como el cobre y el aluminio, lo que afecta directamente la resistencia del conductor.
● Consideración del aislamiento/temperatura: tienen en cuenta el tipo de aislamiento del conductor (termoplástico o termoestable) para determinar la temperatura de operación y, consecuentemente, la resistividad aplicable en el cálculo de la corriente mínima.
● Manejo de múltiples líneas/tramos: la mayoría de las calculadoras permiten introducir datos para varios tramos de cable en serie (líneas de alimentación general, derivaciones individuales, líneas interiores), acumulando sus impedancias.
● Interfaz intuitiva: buscan ser fáciles de usar, con campos claros para la entrada de datos y una presentación legible de los resultados.
● Resultados detallados: además de la corriente final de cortocircuito, suelen mostrar valores intermedios como la impedancia individual de cada línea y la impedancia total.
Entrada de Datos de las Calculadoras de Corrientes de Cortocircuito
La eficacia de cualquier calculadora reside en la calidad y claridad de sus entradas de datos. Para una calculadora de corriente de cortocircuito, los datos comunes a introducir son:
Datos de Alimentación
Si se trata del cálculo de cortocircuito con datos de la red de baja tensión, se requieren estos datos del transformador: la potencia aparente (Sn) nominal en kVA, la tensión (de línea o compuesta) secundaria nominal en V y la tensión porcentual de cortocircuito (ucc).
Si se trata del cálculo de cortocircuito sin datos de la red de baja tensión, se requiere la tensión (de fase o simple) nominal de la instalación receptora. Se considera el 80% de esta tensión.
Número de Líneas/Tramos
El número de segmentos de conductores consecutivos desde el punto de origen (ej. secundario del transformador o CGP/CPM) hasta el punto donde se desea calcular el cortocircuito.
Hay un límite máximo (ej. 10 líneas) para mantener la herramienta manejable.
Datos por Cada Línea
Para cada uno de los tramos de cable seleccionados, se requiere:
● Disposición del cable: si se considera la reactancia de los cables (Cables aislados multipolares o unipolares contiguos / Cables trifásicos desnudos aéreos / Barras de distribución o cables aislados unipolares separados).
● Conductor: tipo de material (Cobre / Aluminio).
● Aislamiento: tipo de aislamiento térmico (Termoplástico a 70ºC como PVC / Termoestable a 90ºC como XLPE).
● Longitud: la distancia real del tramo de cable, en m.
● Sección de la fase: la sección nominal del conductor de fase, en mm2.
● Sección del neutro: la sección nominal del conductor del neutro, en mm2. En algunas líneas trifásicas con neutro, la sección del neutro puede ser igual o menor que la de las fases.
Tipo de Cálculo de Cortocircuito
● Corriente máxima (Imáx): el poder de corte del dispositivo de protección debe ser igual o superior a la corriente de cortocircuito máxima esperada en su punto de instalación para garantizar una protección efectiva.
De no cumplirse esta condición, un interruptor automático podría no tener la fuerza necesaria para cortar la corriente de cortocircuito. En el caso de un fusible, podría estallar, causando daños significativos o propagando un incendio.
La corriente de cortocircuito máxima (Imáx) garantiza que los dispositivos de protección puedan interrumpir la corriente de manera segura y eficaz, previniendo daños catastróficos.

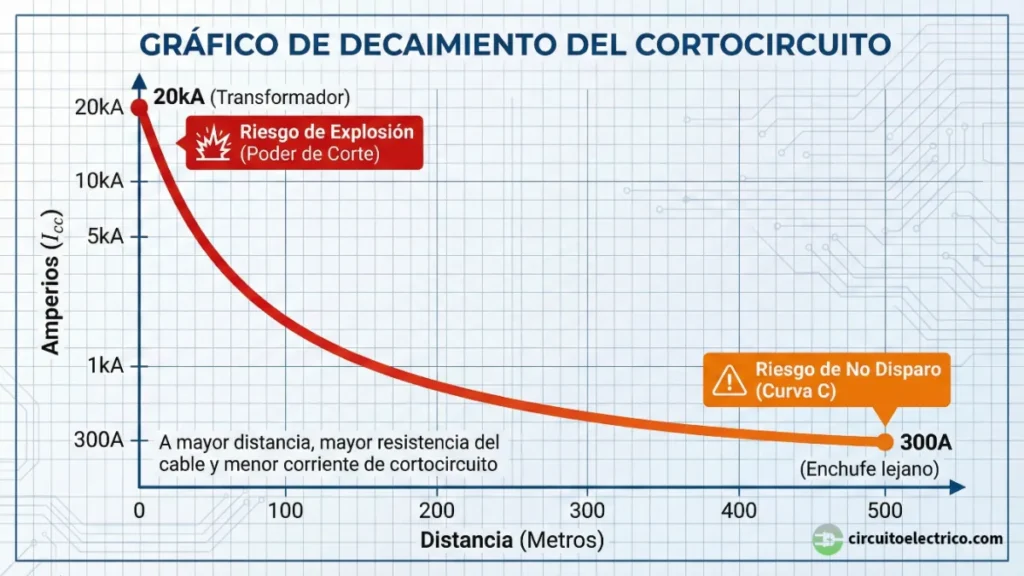

● Corriente mínima (Imín): en instalaciones muy largas, la corriente de cortocircuito mínima puede disminuir considerablemente. Se ha de verificar que sea mayor que la corriente que activa el disparo instantáneo del elemento de protección.
De no cumplirse esta condición, el conductor podría sufrir sobrecalentamiento debido a la circulación prolongada de corriente de fallo, comprometiendo su aislamiento y generando riesgo de incendio.
La corriente de cortocircuito mínima (Imín) asegura que los dispositivos de protección detecten y actúen sobre la corriente, evitando el sobrecalentamiento y la degradación de los conductores.
Tipo de Cortocircuito en el Punto Considerado
● Punto de cortocircuito en línea trifásica: si la línea es trifásica y se requiere la corriente de cortocircuito máxima, se considera cortocircuito entre las 3 fases. Sin embargo, si la línea es trifásica y se requiere la corriente de cortocircuito mínima, se considera cortocircuito entre una fase y el neutro.
● Punto de cortocircuito en línea monofásica: si la línea es monofásica, independientemente de que se requiera la corriente de cortocircuito máxima o la corriente de cortocircuito mínima, solo puede existir cortocircuito entre una fase y el neutro.
Valores de Resistividad
Los valores predeterminados de resistividad para cobre y aluminio a diferentes temperaturas (20ºC, 70ºC, 90ºC) suelen ser ajustables. Esto permite a los usuarios adaptar el cálculo si disponen de datos más precisos de sus materiales.
Resultados de las Calculadoras de Corriente de Cortocircuito
Estas calculadoras de corriente de cortocircuito ofrecen una experiencia de usuario intuitiva y una comprensión instantánea de cada cálculo, transformando una tarea compleja en un proceso ágil y transparente.
● Claridad absoluta en cada dato: cuando se trabaja con magnitudes eléctricas, la unidad de medida es tan importante como el número mismo. Un valor sin su unidad puede llevar a confusiones graves y errores críticos en el dimensionamiento de protecciones, poniendo en riesgo la seguridad de la instalación.
Por eso, todos los resultados se muestran siempre acompañados de su unidad de medida correspondiente. Esta práctica elimina cualquier ambigüedad, asegurando que cada dato se interprete correctamente.
● Optimización al instante: los resultados aparecen de forma dinámica, sin necesidad de pulsar ningún botón de "calcular" o "actualizar". Cada vez que se modifica cualquier variable de entrada, los resultados se ajustan y actualizan al instante.
Esta característica facilita enormemente la exploración de diferentes escenarios de fallo. Por ejemplo, se puede cambiar gradualmente la longitud de una línea o su sección de conductor y observar cómo la resistencia total de cortocircuito varía, o cómo el aumento en el número de líneas impacta directamente en la corriente final.
Este ciclo de retroalimentación inmediato permite comparar rápidamente opciones de cableado o evaluar el efecto de distintos materiales o aislamientos para llegar a la solución más adecuada.
● Rapidez y fiabilidad: estas calculadoras de corriente de cortocircuito incluyen valores por defecto para parámetros como las resistividades del cobre y el aluminio a diferentes temperaturas, o una tensión nominal típica. Estos valores permiten iniciar cálculos rápidamente sin introducir todos los datos manualmente desde cero.
Sin embargo, para garantizar la precisión y seguridad en tu proyecto específico, es fundamental revisar y ajustar todos los parámetros antes de finalizar cualquier cálculo.
