Calculadora de Cortocircuito (Icc) Sin Datos de Red: Método Simplificado (Estimación)
¿Necesitas dimensionar las protecciones de una reforma pero no tienes acceso a la placa del transformador ni a los datos de la compañía eléctrica? Es el caso más común en instalaciones interiores.
Esta calculadora de cortocircuito (Icc) Sin Datos de Red utiliza el Método Simplificado (basado en la Guía Técnica del REBT, Anexo 3) para estimar la intensidad de falla.
Asumiendo condiciones estándar en el punto de suministro, te permite calcular de forma segura la Icc máxima (para el poder de corte) y la Icc mínima (para el disparo magnético) introduciendo solo los datos de tus propias líneas.

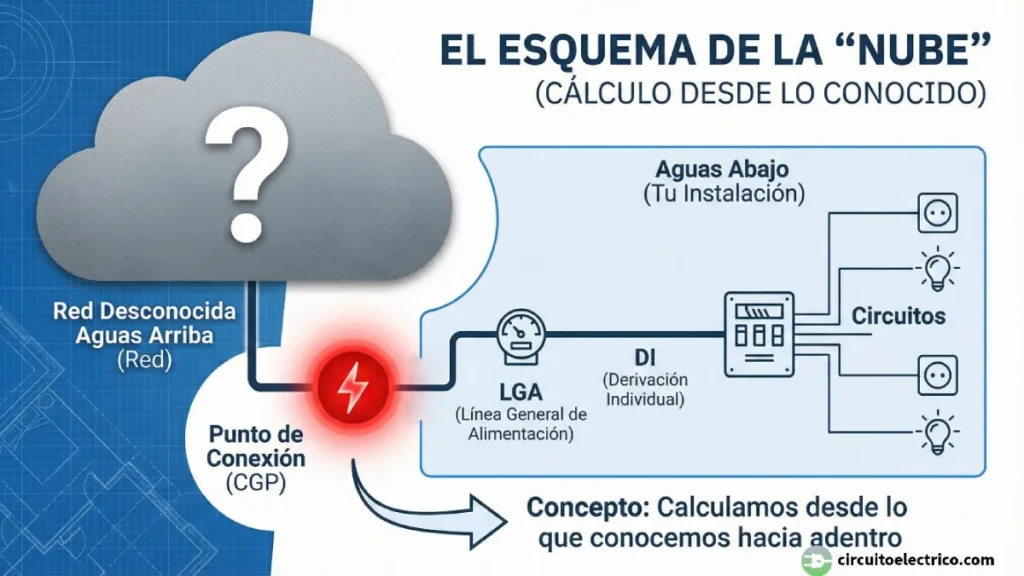

Este método es útil cuando el transformador está situado fuera del edificio. Si el transformador está dentro del edificio, es necesario contar con datos específicos del transformador y de las líneas de salida.
A diferencia de otras calculadoras de corriente de cortocircuito, esta herramienta se enfoca simplemente en los datos de la instalación interior, consiguiéndose un aproximación aceptable en la mayoría de los casos.
Contenidos
Datos de Entrada: Líneas a partir de la CGP
Esta calculadora de cortocircuito sin datos de red permite estimar de forma sencilla la corriente de cortocircuito, ya sea máxima o mínima, en cualquier punto de la instalación, sin necesidad de información de la red de suministro.
Simplemente se introduce la tensión nominal y el número de líneas o tramos desde la CGP (Caja General de Protección) o CPM (Caja Protección y Medida) hasta el punto de cortocircuito (hasta un número máximo de 10 líneas).
Para cada línea, se especifica el tipo de conductor (cobre o aluminio), el aislamiento (termoplástico a 70ºC o termoestable a 90ºC), su longitud y las secciones de fase y neutro.
A continuación, se selecciona si se desea calcular la corriente máxima o mínima, y si la línea en la que se considera el punto de cortocircuito es monofásica o trifásica. También se pueden ajustar las resistividades predefinidas si se necesita.
La calculadora determinará la resistencia de cada línea y la resistencia total del circuito en las condiciones seleccionadas. Finalmente, aplicando la Ley de Ohm con un 80% de la tensión fase-neutro, te mostrará la corriente total de cortocircuito en amperios.
Configuración General
Aquí irán los datos iniciales que afectan a todo el cálculo.
● Tensión nominal (Vn): campo de entrada numérico para introducir la tensión nominal de la alimentación fase-neutro, en voltios.
● Número de líneas: campo de entrada para que el usuario elija el número de tramos o líneas a considerar (hasta un máximo de 10). Al seleccionar el número, se generarán dinámicamente las secciones para cada línea.
Datos de las Líneas
Esta sección se generará dinámicamente según el "Número de líneas" seleccionado. Cada línea tendrá su propio conjunto de campos de entrada.
Para cada línea se introducen estos datos:
● Conductor: selector desplegable con las opciones "Cobre" y "Aluminio".
● Aislamiento: selector con las opciones "Termoplástico a 70ºC (PVC, poliolefina termoplástica Z1)" y "Termoestable a 90ºC (XLPE, EPR, poliolefina termoestable Z, goma de silicona)".
● Longitud (m): campo de entrada numérico para la longitud de la línea.
● Sección de la fase (mm²): selector de secciones comerciales para la fase.
● Sección del neutro (mm²): selector de secciones comerciales para el neutro.
Datos del Cortocircuito
Aquí se definirán las características del cortocircuito a calcular:
● Corriente de cortocircuito Imáx o Imín a calcular: selector con las opciones "Corriente de cortocircuito máxima" y "Corriente de cortocircuito mínima".
● Línea del cortocircuito: selector con las opciones "Monofásica" y "Trifásica".
Resistividad
Aparecen campos de entrada numéricos con los valores por defecto, editables por el usuario:
● Resistividad del cobre a 20ºC: 0.018 Ω·mm²/m.
● Resistividad del aluminio a 20ºC: 0.028 Ω·mm²/m.
● Resistividad del cobre a 70ºC: 0.021 Ω·mm²/m.
● Resistividad del cobre a 90ºC: 0.023 Ω·mm²/m.
● Resistividad del aluminio a 70ºC: 0.034 Ω·mm²/m.
● Resistividad del aluminio a 90ºC: 0.036 Ω·mm²/m.
Resultados de la Calculadora de Cortocircuito Sin Datos de la Red de Baja Tensión
Esta sección mostrará los cálculos y el resultado final de la corriente de cortocircuito, junto con los valores intermedios.
● Resistencias de cada línea (en mΩ): una lista que muestra los campos de la resistencia calculada (RL) para cada una de las "n" líneas.
● Resistencia total de cortocircuito (en mΩ): el valor de la resistencia total R de cortocircuito.
● Corriente total de cortocircuito (A): el valor final de la corriente de cortocircuito (máxima o mínima, según se haya seleccionado) en el punto considerado.
Base Normativa: Guía Técnica del REBT (Anexo 3)
Aquí se explica brevemente cómo se realizan los cálculos internamente, siguiendo el anexo 3 de la guía técnica del REBT:
● Cálculo de resistencia de una línea RL, en mΩ:
● Resistencia total de cortocircuito R, en mΩ: se suman las resistencias RL que correspondan de cada línea, según el tipo de cortocircuito (máximo o mínimo).
● Corriente total de cortocircuito Icc, en A: la corriente total de cortocircuito (máxima o mínima) se calcula con la fórmula de la Ley de Ohm considerando un 80% de la tensión fase-neutro:
– Para corriente de cortocircuito máxima, si el cortocircuito se produce en una línea trifásica se considera solamente la resistencia del conductor de una fase (resistividad ρ a 20ºC). Si el cortocircuito se produce en una línea monofásica se considera la resistencia del conductor de una fase más la del neutro (resistividad ρ a 20ºC).
– Para corriente de cortocircuito mínima, se considera siempre la resistencia del conductor de una fase más la del neutro, sea la línea monofásica o trifásica (ρ a 70ºC para termoplástico o ρ a 90ºC para termostable).
Para más información sobre los cálculos y principios utilizados, consulta: Corrientes de cortocircuito sin datos de la red de baja tensión.
Consideraciones y Limitaciones del Método
Esta calculadora de cortocircuito en baja tensión es una herramienta potente y muy útil para estimaciones rápidas y el diseño preliminar. Sin embargo, es importante entender sus limitaciones y las consideraciones importantes para garantizar que los resultados se interpreten y utilicen de manera adecuada:
● Naturaleza de la estimación: la calculadora de cortocircuito sin datos de red ofrece una estimación de la corriente de cortocircuito al no disponer de los datos exactos de la red de baja tensión (como la impedancia del transformador o las líneas de distribución). No reemplaza un estudio de cortocircuito completo cuando se requiere una precisión absoluta, especialmente en instalaciones de gran tamaño.
● Simplificación del modelo: la calculadora no tiene en cuenta la reactancia inductiva de las líneas (que en baja tensión suele ser menor que la resistencia, pero no despreciable en instalaciones grandes). No obstante, para la mayoría de las aplicaciones en baja tensión, la aproximación basada únicamente en la resistencia es suficiente para una estimación fiable.
● Porcentaje de tensión de cortocircuito: la fórmula utiliza un 80% de la tensión fase-neutro para el cálculo de la corriente de cortocircuito. Este es un factor comúnmente aceptado en estimaciones para tener en cuenta la caída de tensión durante el cortocircuito. Sin embargo, es una simplificación y no representa el comportamiento exacto de la tensión en todas las situaciones de fallo.
● Valores de resistividad: aunque la calculadora permite ajustar los valores de resistividad, los cálculos por defecto se basan en valores estándar para el cobre y el aluminio a temperaturas específicas (20°C, 70°C y 90°C). El usuario debe asegurarse de que estos valores son apropiados para los materiales y condiciones reales de su instalación. Las variaciones en la pureza del metal o en la temperatura ambiente pueden influir ligeramente.
