Ejercicio 3: Cálculo de sombras

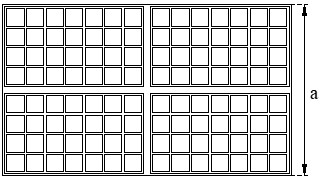

Se desea instalar un campo generador fotovoltaico en Valencia, para una instalación sólo en verano. Los módulos a instalar se agruparán en bloques de 4 paneles por estructura, según la figura. Calcula:

a) Distancia mínima entre 2 bloques de paneles, si cada panel tiene las características que se indican en la siguiente tabla.

b) Distancia mínima en la que se deberá situar la primera fila para que no se produzcan sombras sobre los paneles si estos se encuentran junto a árboles de 5 metros de altura.

a) Primero obtenemos el coeficiente k, que depende de la latitud:

Para Valencia la latitud es de 38° 28’ 02’’ N ≅ 38°  ⇒  k = 2,356

La inclinación b que corresponde a Valencia para uso en verano será:

β = latitud - 15° = 38° - 15° = 23°

Ahora necesitamos conocer la altura h desde el extremo de un bloque de paneles hasta el nivel del suelo, que será:

h = a ⋅ sen β = (2 ⋅ 0,814) ⋅ sen 23° = 0,636 m

Y por último, la distancia mínima entre 2 bloques de paneles será:

d = h ⋅ k = 0,636 ⋅ 2,356 = 1,498 m

b) Siendo el coeficiente k = 2,356, la distancia mínima respecto a los árboles será:

d = h ⋅ k = 5 ⋅ 2,356 = 11,78 m
