Circuito Abierto

Un circuito abierto representa uno de los fallos más frecuentes en sistemas eléctricos y electrónicos. Se produce cuando el camino conductor se rompe, creando una discontinuidad que interrumpe físicamente el flujo de electrones.

A diferencia de los cortocircuitos, que son eventos violentos caracterizados por corrientes excesivas y alto riesgo térmico, un circuito abierto detiene por completo la operación del circuito o de una de sus partes al reducir la corriente a cero.

Aunque menos dramático que un cortocircuito, el circuito abierto es un fallo crítico que paraliza la funcionalidad de un sistema. El diseño de las conexiones de los circuitos eléctricos debe considerar este tipo de fallos. Su diagnóstico se basa en la detección de la presencia de voltaje en un punto donde debería haber flujo de corriente, aprovechando su propio principio de funcionamiento para ser localizado y reparado.

Características de un Circuito Abierto

Un circuito abierto causa que la resistencia del circuito se vuelva teóricamente infinita en el punto del fallo, lo que, según la Ley de Ohm, provoca que la corriente se detenga por completo.

Si bien un circuito abierto no genera los riesgos de incendio o explosión asociados a un cortocircuito, su principal consecuencia es la inoperatividad de los dispositivos conectados. Esto lo convierte en un problema crítico que debe ser diagnosticado y reparado para restaurar el funcionamiento del sistema.

Con que falte o falle uno de los cables del circuito, este quedará abierto (sea el positivo o sea el negativo, en el caso de una pila).

Resistencia Infinita y Corriente Nula

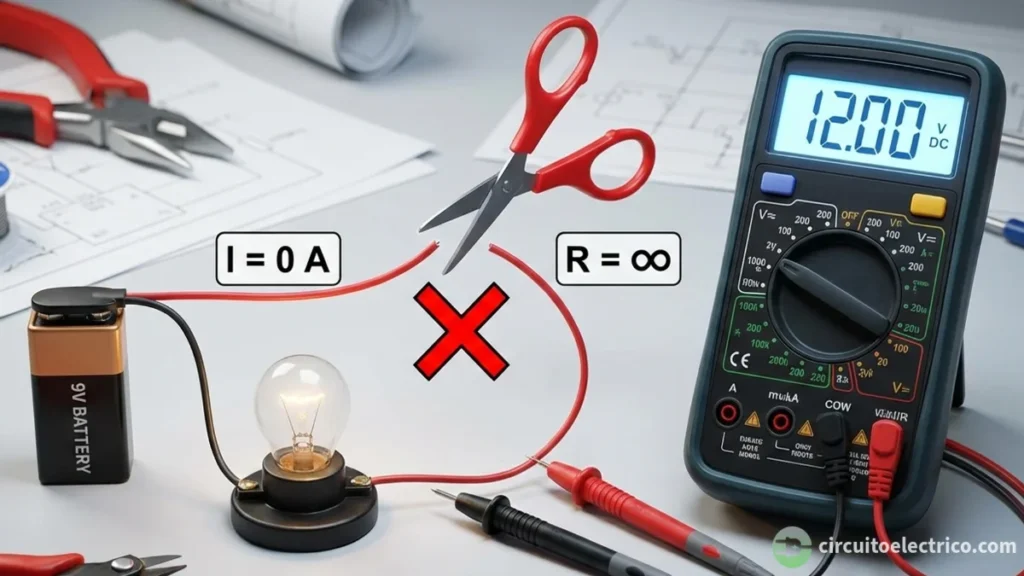

El punto de apertura introduce una resistencia teóricamente infinita (R → ∞ Ω) en el camino de la corriente.

Por aplicación de la Ley de Ohm (I = V / R), si la resistencia se acerca al infinito, la corriente se acerca a cero (I = 0 A). Esta es la característica definitoria: la ausencia total de flujo de corriente en el punto de fallo y, dependiendo de la topología del circuito, en todo el sistema.

Presencia de Voltaje

Aunque la corriente es cero, el voltaje de la fuente de alimentación sigue presente y puede medirse a lo largo de los conductores hasta el punto de la interrupción.

En los terminales del propio punto abierto, se puede medir la totalidad del voltaje de la fuente. Esto ocurre porque, al no haber flujo de corriente, no hay caída de voltaje en los demás componentes del circuito. Este principio es fundamental para localizar el fallo con un multímetro: se busca un punto donde hay voltaje pero no hay flujo de corriente.

Impacto Según la Topología del Circuito

Las consecuencias de un circuito abierto varían radicalmente dependiendo de si el sistema está configurado en serie o en paralelo:

● En circuitos en serie: un solo circuito abierto es catastrófico para toda la operación. Dado que existe un único camino para la corriente, la interrupción en cualquier punto inutiliza todos los componentes del circuito, apagándolo por completo. Por ejemplo, una bombilla fundida en una guirnalda de luces navideñas antigua.

● En circuitos en paralelo: un circuito abierto solo afecta a la rama específica donde se produce la discontinuidad. Las demás ramas, al tener sus caminos independientes intactos, continúan funcionando con total normalidad. Esta es una de las mayores ventajas de la configuración en paralelo. Por ejemplo, si se funde una bombilla en la lámpara de un salón, las demás y los demás electrodomésticos de la vivienda no se ven afectados.

Causas Principales de un Circuito Abierto

La aparición de un circuito abierto no es aleatoria; responde a causas específicas que pueden clasificarse en categorías según su naturaleza. Identificar el origen es el primer paso para una reparación efectiva y una prevención futura.

Conexiones Defectuosas

Representan el mayor quebradero de cabeza para el diagnóstico, ya que a menudo no son evidentes a simple vista y se desarrollan progresivamente.

– Conexiones flojas o mal ajustadas: en terminales, borneras o regletas de conexión, un tornillo insuficientemente apretado crea una superficie de contacto mínima y de alta resistencia. Con el tiempo, este punto se sobrecalienta por el efecto Joule, lo que oxida los metales, carboniza los aislantes y termina por degradar completamente la conexión, interrumpiendo la continuidad eléctrica.

– Soldaduras deficientes ("soldaduras frías"): en circuitos impresos (PCB), una soldadura mal realizada puede no mojar correctamente los metales, creando una conexión físicamente aparente pero eléctricamente intermitente o abierta. Estos fallos son sensibles a vibraciones y cambios de temperatura, pudiendo manifestarse solo bajo ciertas condiciones.

– Corrosión y oxidación de terminales: especialmente crítico en ambientes húmedos, marinos o industriales con presencia de vapores químicos. La capa de óxido que se forma sobre los contactos metálicos (especialmente en aluminio o en cobre sin estañar) es un aislante eléctrico que impide el paso de la corriente, actuando efectivamente como un interruptor abierto.

Fallo Intrínseco o Funcional de Componentes

Muchos componentes, al fallar, lo hacen adoptando un estado de circuito abierto, ya sea de forma natural o como mecanismo de protección.

– Fusibles fundidos: es el circuito abierto intencionado y de seguridad por excelencia. Al detectar una sobrecorriente, el elemento fusible se vaporiza para interrumpir el circuito y proteger el resto de los componentes. Su sustitución es necesaria para restablecer la continuidad, pero primero debe identificarse y corregirse la causa que originó la sobrecarga.

– Interruptores en posición abierta o defectuosos: un error humano (dejar un interruptor abierto) o una falla mecánica interna (muelles rotos, contactos soldados por un arco eléctrico previo o simplemente desgastados) impiden físicamente el cierre del circuito de potencia.

– Componentes electrónicos quemados: resistencias, bobinas, diodos y transistores suelen fallar "en circuito abierto" tras sufrir una sobrecarga térmica o eléctrica extrema. Internamente, el material semiconductor o la pista de resistencia se vaporiza, creando una discontinuidad permanente.

– Relés y contactores con bobina o contactos dañados: la bobina del relé puede abrirse, impidiendo la activación del dispositivo, o los contactos de potencia pueden no cerrarse debido a la carbonización o la erosión por chispeo, dejando el circuito de carga abierto.

Daños Mecánicos y Degradación Física de Conductores

Son causas directas y a menudo visibles de la interrupción del camino conductor.

– Cortes y seccionamiento accidental: ocurren durante labores de instalación, mantenimiento o renovación (taladros en paredes, cortes con herramientas, etc.). Son fallos evidentes pero que requieren localización precisa.

– Daño por agentes externos (roedores): un problema grave en instalaciones agrícolas, automotrices y en falsos techos. Los roedores muerden los cables atraídos por los materiales aislantes, seccionando uno o varios conductores y creando un circuito abierto. Además, existe riesgo de cortocircuito si los mordiscos exponen y juntan hilos de diferentes fases.

– Fatiga del material por vibración: es una causa de fallo predominante en el sector automotriz, aeronáutico e industrial. Los conductores sometidos a vibración constante sufren un proceso de "flexión y enderezado" repetitivo que, con el tiempo, provoca la rotura de los finos hilos de cobre en el interior. La rotura suele ocurrir cerca de los puntos de sujeción o conexión, donde el esfuerzo mecánico es mayor. El cable puede parecer intacto por fuera mientras está roto por dentro.
