Esquema de Conmutador (3 Vías): Controlar Luz desde 2 Puntos
El esquema de conmutador (también conocido como circuito conmutado, apagador de 3 vías o llave combinada) es la instalación que te permite controlar una misma lámpara desde dos lugares distintos. Es el clásico circuito de los pasillos o dormitorios. A menudo, mucha gente lo busca erróneamente como 'conmutador doble' por el hecho de usar dos mecanismos separados, pero su nombre técnico es conmutada simple.
| Cable (Color habitual) | Conexión en el Conmutador 1 (A) | Conexión en el Conmutador 2 (B) |
|---|---|---|
| Fase (Marrón, Negro o Gris) | Entra en el borne Común (L) | No lleva Fase directa |
| Viajeros / Puentes (Gris o Marrón) | Salen de los bornes 1 y 2 | Entran en los bornes 1 y 2 (Cruzando la pared) |
| Retorno / Vuelta (Color distinto) | No lleva retorno | Sale del borne Común (L) directo a la lámpara |
| Neutro (Azul) | No pasa por los mecanismos | No pasa por los mecanismos. (Va directo a la lámpara) |

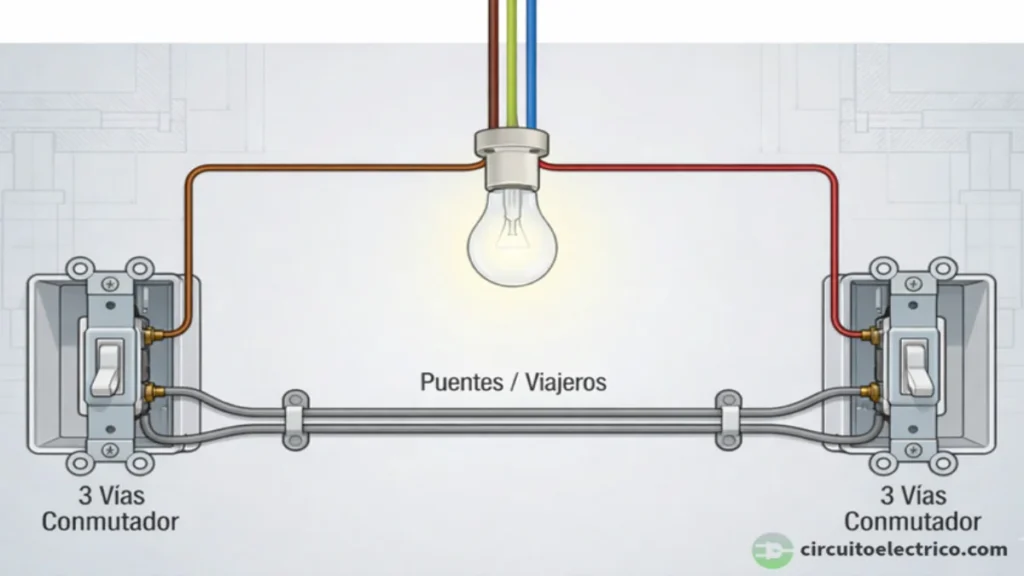

Cada conmutador tiene 3 terminales: uno “común” y dos “no comunes”. Los terminales no comunes de ambos conmutadores se conectan entre sí, formando un circuito cerrado cuando ambos están en la misma posición. El conmutador recibe también el nombre de interruptor de 3 cables.
Junto al circuito de punto de luz con interruptor, este esquema eléctrico básico es muy utilizado, por ser una solución funcional que mejora la comodidad en una variedad de espacios, como en escaleras, pasillos, habitaciones, etc.
Por su diseño exterior, no podemos diferenciar un conmutador de un interruptor simple. La única diferencia entre ambos reside en su configuración interna, no en su apariencia externa.
Además, al planificar cualquier instalación eléctrica, conviene tener en cuenta factores relacionados con el consumo energético. Consultar una tabla de precios por potencia contratada puede ayudarte a tomar decisiones más eficientes y ajustar la instalación a tus necesidades reales, optimizando el gasto mensual en electricidad.
Contenidos
- Diferencia entre Conmutador Simple y Conmutador Doble
- Cómo Conectar Apagadores de Escalera (Paso a Paso)
- Esquema de Conexión (Circuito de Combinación)
- Materiales: Conmutadores (Apagadores de 3 Vías / Combinación)
- Especificaciones Técnicas del Punto de Luz Conmutado
- Aplicaciones Comunes del Interruptor Conmutador Doble
- Preguntas Frecuentes sobre el Punto de Luz Conmutado
Diferencia entre Conmutador Simple y Conmutador Doble
La gran mayoría de los cortocircuitos o errores al comprar el material vienen de una confusión muy habitual con el vocabulario. Si vas a la ferretería a pedir un "conmutador doble" porque quieres encender la luz de tu pasillo desde los dos extremos, es muy probable que te vendan el mecanismo equivocado y te sobren cables por todas partes.

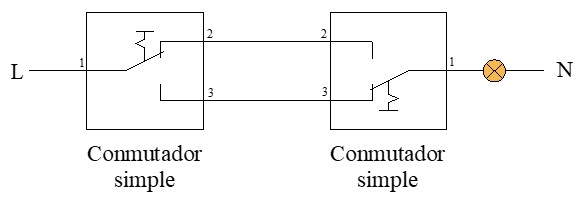

- Conmutador simple (el rey del pasillo): aunque utilices dos aparatos separados físicamente en la pared (uno a cada lado del pasillo), técnicamente son dos conmutadores simples. Cada mecanismo tiene una sola tecla y 3 agujeros o bornes por detrás. Se utilizan en pareja para controlar una sola lámpara desde dos sitios.

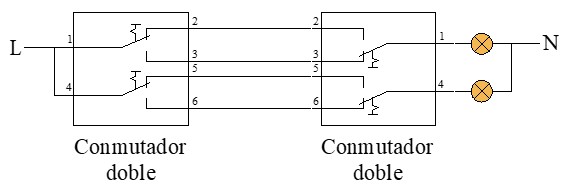

- Conmutador doble (el mecanismo de dos teclas): es un único aparato físico (una sola placa cuadrada en la pared) que está dividido en dos teclas. Dispone de 2 conmutadores simples en la misma caja, sumando un total de 6 bornes. Se utilizan en pareja cuando quieres controlar dos lámparas distintas, y además quieres hacerlo desde 2 puntos diferentes de la habitación (por ejemplo, encender la lámpara del techo y los focos LED desde la puerta y también desde la cama).
| Característica | Conmutador Simple (En pareja) | Conmutador Doble (Un solo aparato) |
|---|---|---|
| Aspecto visual frontal | Una sola tecla ancha | Dos teclas estrechas (mitades) |
| Bornes traseros (Agujeros) | 3 bornes (1 Común + 2 Viajeros) | 6 bornes (2 Comunes + 4 Viajeros) |
| ¿Para qué sirve? | Encender 1 luz desde 2 extremos | Encender 2 luces distintas desde 2 extremos |
| El error común de búsqueda | La gente lo busca como "doble" porque usan dos aparatos en la pared | Es la solución avanzada para salones grandes o habitaciones de matrimonio |
Diferencia entre conmutador simple y conmutador doble
🔍 La Regla de Oro antes de cablear: si lo que tienes en la pared son dos cajas separadas (una al principio de la escalera y otra al final), lo que necesitas seguir es el esquema del conmutador simple, independientemente de que uses dos aparatos físicos.
Cómo Conectar Apagadores de Escalera (Paso a Paso)
El montaje del circuito de apagador de 3 vías o llave combinada, desde el elemento de protección (magnetotérmico), es el siguiente:
Para llevar a cabo la instalación de las luces conmutadas, aquí tienes un desglose detallado para que no te falte nada cuando te pongas manos a la obra.
Materiales Necesarios
| Material | Cantidad | Especificaciones |
|---|---|---|
| Magnetotérmico | 1 unidad | Bipolar de 10A (específico para alumbrado) |
| Conmutadores | 2 unidades | Mecanismos conmutadores (3 bornes) |
| Cable de Fase | Metros según distancia | Marrón, negro o gris (Sección: 1,5 mm²) |
| Cable de Neutro | Metros según distancia | Azul (Sección: 1,5 mm²) |
| Cable de Tierra | Metros según distancia | Verde-amarillo (Sección: 1,5 mm²) |
| Cables "mensajeros" | Metros según distancia | Generalmente se usan otros colores de fase para no confundir |
| Portalámparas | 1 unidad | Según el tipo de bombilla o luminaria |
| Bornas de conexión | Las necesarias | Tipo "Wago" o de tornillo para los empalmes en cajas |
Herramientas Imprescindibles
– Guía pasacables: fundamental para meter los cables por los tubos sin perder los nervios.
– Juego de destornilladores: uno de punta plana pequeño (para los bornes de los mecanismos) y uno de estrella (para el magnetotérmico y cajas).
– Pelacables o tijeras de electricista: para quitar el aislante con precisión sin cortar el cobre.
– Alicates de corte: para sanear cables y dejarlos a la medida justa.
– Comprobador de tensión (buscapolos o multímetro): vital para asegurarte de que no hay corriente antes de tocar nada.
Instrucciones de Montaje
Tiempo necesario: 1 hora y 30 minutos
A continuación detallamos el procedimiento técnico para realizar la conexión de un circuito conmutado simple:

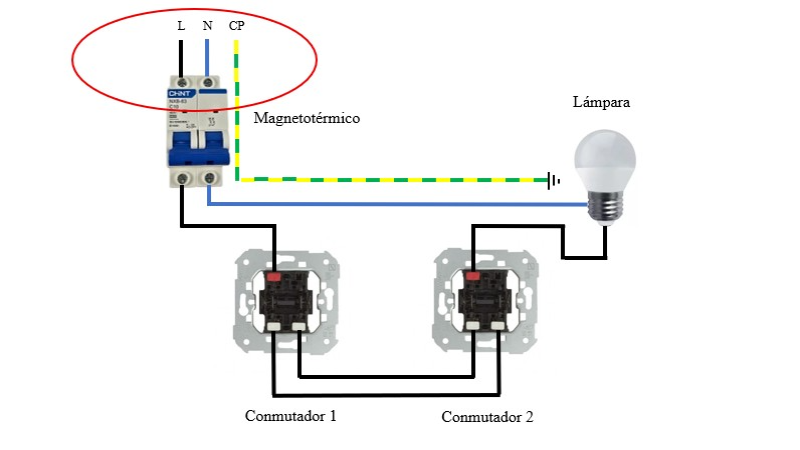

- Alimentación del Circuito
Conecta los conductores de fase (negro, marrón o gris) y neutro (azul) de la línea principal a los bornes de entrada de tu interruptor magnetotérmico bipolar. Esto garantiza que toda la maniobra esté protegida.

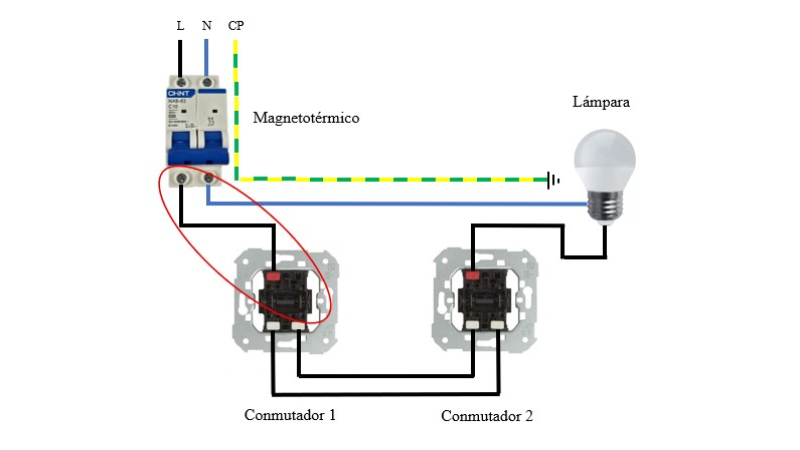

- Conexión del Primer Conmutador
Lleva el conductor de fase desde la salida del magnetotérmico hasta el contacto común (C) del primer conmutador.
🔍 Nota: Este borne suele estar marcado con una "L" o un color diferente (como rojo o gris) para distinguirlo de los demás. - Puentes entre Conmutadores

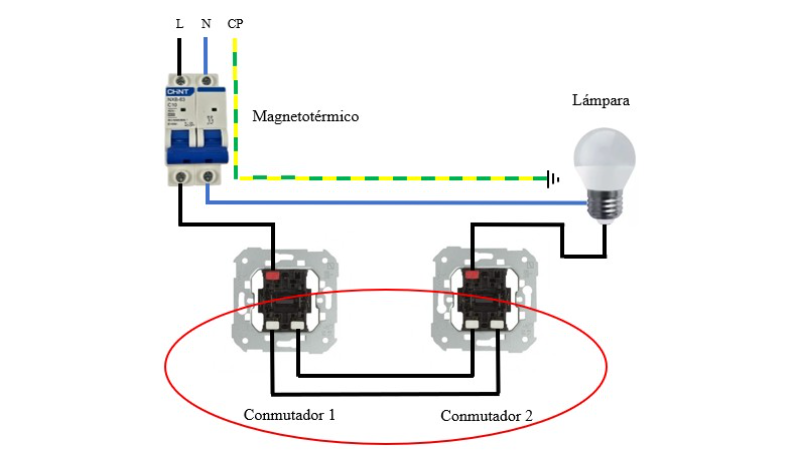

Conecta los contactos no comunes (L1 y L2) del primer conmutador con los contactos correspondientes (L1 y L2) del segundo conmutador.
🔍 Nota: estos son los cables "mensajeros". El orden entre ellos es indiferente (puedes cruzar el L1 con el L2 sin que afecte al funcionamiento). - Salida hacia la Lámpara
Desde el contacto común (C) del segundo conmutador, lleva un cable (fase de vuelta) directamente al contacto central del portalámparas.

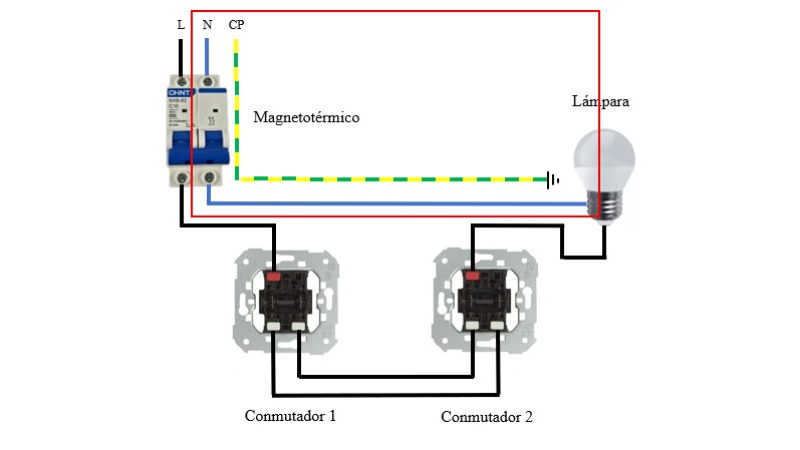

- Paso 5: Cierre del Circuito (Neutro) y tierra
Conecta el conductor neutro directamente desde la salida del magnetotérmico al contacto exterior (rosca) del casquillo de la lámpara.
Realiza la conexión del conductor de protección o cable de tierra (verde-amarillo) a las partes metálicas del portalámparas.
– Clase I: Es obligatoria si el soporte es metálico y tiene borne de tierra.
– Clase II: No es necesaria la conexión si la luminaria tiene doble aislamiento (la clase II se marca con el símbolo de un cuadrado dentro de otro).
A continuación, se presenta un diagrama del conmutador doble esquemático que detalla el funcionamiento del circuito conmutado, visualizando las combinaciones de las diferentes posiciones de los 2 conmutadores:
Esquema de Conexión (Circuito de Combinación)
Para representar de forma gráfica los circuitos eléctricos se suelen usar 3 tipos de esquemas: el esquema funcional, el esquema multifilar y el esquema unifilar. Cada uno aporta una visión particular según la finalidad que se busca, como entender el funcionamiento, facilitar la instalación y mantenimiento, ayudar en la planificación y diseño, etc.
A continuación, se mostrará la conexión de un circuito de luz conmutada desde 2 puntos mediante estos esquemas, utilizando la simbología eléctrica estándar:
Esquema Funcional del Conmutador Doble
El esquema funcional de la conmutada simple se centra en la lógica de control, sin detallar el cableado físico. Muestra el funcionamiento básico del circuito: cómo 2 interruptores conmutadores controlan un mismo punto de luz desde 2 ubicaciones distintas.
Esquema Multifilar de la Conmutada Simple
Este esquema del interruptor conmutador doble representa cada conductor del circuito con una línea independiente, mostrando las conexiones entre la fuente, los 2 conmutadores y la lámpara. El esquema multifilar facilita la comprensión del cableado real mostrando la fase, el neutro y el conductor de protección.
Esquema Unifilar de Doble Conmutador
Este esquema de 2 interruptores conmutados representa el circuito de conmutación con una sola línea para agrupar los conductores. Se usan símbolos específicos para los interruptores conmutadores y la lámpara, simplificando la representación.
Materiales: Conmutadores (Apagadores de 3 Vías / Combinación)
El esquema de un conmutador eléctrico se compone de los siguientes elementos principales: la lámpara, que proporciona iluminación, y los 2 conmutadores, que controlan el flujo de corriente hacia la lámpara o punto de luz.
● Lámpara: es el receptor eléctrico controlado por los conmutadores. Puede ser de tipo LED, incandescente o fluorescente.
El conductor de fase controlado por los conmutadores llega al contacto central de la lámpara. El conductor neutro se conecta directamente al contacto exterior del casquillo o al borne correspondiente en el receptor.
● Conmutadores: son los mecanismos que permiten alternar la conexión de un conductor (fase) hacia otros 2 conductores, denominados líneas de conmutación.
Un conmutador tiene 3 terminales: 1 terminal común (C) de entrada o salida del conmutador y 2 terminales no comunes (L1 y L2) que nunca podrán estar conectados simultáneamente entre sí.
Al accionar el conmutador, el terminal común se conecta a uno de los terminales no comunes (L1 o L2), lo que permite alternar el flujo de corriente.
Para lograr el funcionamiento de un punto de luz conmutado, los 2 terminales no comunes en cada uno de los interruptores conmutadores deben estar conectados entre ellos.
Los conmutadores utilizados deben ser aptos para manejar corrientes de hasta 10 A y tensiones de 230 V, las condiciones estándar en instalaciones domésticas.
Especificaciones Técnicas del Punto de Luz Conmutado
En el montaje del circuito de punto de luz conmutado o esquema de llave conmutada, se deben tener en cuenta ciertas especificaciones técnicas importantes:
1º) Sección del conductor: los cables utilizados deben tener una sección mínima de 1,5 mm² para circuitos de iluminación, en cumplimiento de la normativa eléctrica vigente.
2º) Protección eléctrica: el circuito de conmutación doble debe estar protegido mediante un interruptor automático o magnetotérmico (PIA) de 10 A, que evita sobrecargas y cortocircuitos.
3º) Conexión de la fase: el conductor de fase debe conectarse al contacto común del primer conmutador. Los contactos L1 y L2 de ambos conmutadores deben estar conectados entre sí mediante dos líneas de conmutación. El conductor de fase del contacto común del segundo conmutador se lleva al portalámparas, conectándolo al contacto central de este.
4º) Conexión del neutro y tierra: el neutro se conecta directamente al receptor, asegurando que quede conectado al contacto exterior del portalámparas. Por otro lado, el conductor de protección (toma de tierra) debe conectarse a las partes metálicas del portalámparas, excepto si este es de clase II (doble aislamiento).
Aplicaciones Comunes del Interruptor Conmutador Doble
El esquema de dos interruptores conmutados se usa en varias instalaciones eléctricas en la vivienda, como por ejemplo:
– Pasillos y escaleras: permite encender y apagar las luces desde ambos extremos, mejorando la comodidad y la seguridad.
– Habitaciones: control de la iluminación desde diferentes puntos dentro de la misma estancia, como desde la entrada y junto a la cama.
– Exteriores: ideal para controlar la iluminación de jardines o entradas desde diferentes ubicaciones, como la puerta principal y el interior de la vivienda.
– Aplicaciones comerciales: se utiliza en oficinas y tiendas de edificios para garantizar un manejo eficiente de la iluminación.
