Guardamotor (Disyuntor de Motor): Qué es y Funcionamiento
Si buscas proteger una máquina eléctrica de forma segura, necesitas dominar todo sobre el guardamotor: símbolo, conexión y funcionamiento. Este equipo, también conocido como disyuntor de motor, es un dispositivo de protección integral que, a diferencia del relé térmico, ofrece protección magnética (contra cortocircuitos) y térmica (contra sobrecargas) en un solo aparato, permitiendo además el arranque y paro manual.

| Característica | Detalle Técnico | Beneficio Principal |
|---|---|---|
| Función Dual | Magnetotérmica (Cortocircuitos + Sobrecargas) | Sustituye a Fusible + Relé Térmico |
| Accionamiento | Manual (Botones I/O o perilla giratoria) | Corte local seguro a pie de máquina |
| Ajuste Térmico | Dial regulable en Amperios | Adaptación exacta al motor |
| Protección Extra | Sensibilidad a pérdida de fase | Evita que el motor se queme si falla una línea |
Mientras que el relé térmico necesita un contactor auxiliar para interrumpir el circuito, el guardamotor lo hace directamente: abre sus propios contactos de potencia, logrando un corte físico y permanente.
La función principal de este dispositivo de protección es detectar una sobrecarga o cortocircuito y, abrir sus contactos principales del circuito de potencia.
El guardamotor es un dispositivo tripolar por diseño, lo que significa que posee 3 cámaras de extinción. Sin embargo, su versatilidad permite utilizarlo en esquemas con contactores tanto en motores industriales de tres fases como en motores domésticos o pequeños equipos de una sola fase.
Contenidos
- Símbolo del Guardamotor
- Cómo conectar un Guardamotor Trifásico
- Cómo Conectar un Guardamotor Monofásico (El truco del puenteo)
- Diferencia entre Guardamotor y Relé Térmico (Tabla Comparativa)
- Protección Magnetotérmica (Corto y Sobrecarga)
- Contactos del Guardamotor (Principales y Auxiliares)
- Regulación de Amperios (Dial de Ajuste)
- Preguntas Frecuentes del Guardamotor
Símbolo del Guardamotor
En los esquemas eléctricos de fuerza, el guardamotor siempre se representa en formato multifilar porque necesitamos ver el comportamiento de todas las fases de alimentación.
Constructivamente, el aparato tiene 3 polos principales (marcados como 1-2, 3-4 y 5-6), siendo el símbolo siempre el mismo, independientemente de que nuestro motor sea monofásico o trifásico. Lo que cambia es la forma de conectar los cables del guardamotor.
El símbolo del guardamotor, con contactos auxiliares, es el siguiente:

Se observa que, si un guardamotor no dispone de contactos auxiliares, se representa con el mismo símbolo que un interruptor automático.
Estos contactos auxiliares NO van al motor, sino al circuito de mando para encender pilotos de avería o detener contactores.
Cómo conectar un Guardamotor Trifásico
El guardamotor dispone de 3 contactos principales para el circuito de potencia y, opcionalmente, 2 contactos auxiliares para el circuito de control. Se utiliza para proteger motores donde la carga está equilibrada entre las 3 fases.
- Entrada: se conectan las tres fases (L1, L2, L3) en los bornes superiores (1, 3, 5).
- Salida: se conectan los cables que van hacia el motor (T1, T2, T3) en los bornes inferiores (2, 4, 6).
- Funcionamiento: el equipo monitorea que la corriente en las tres líneas sea igual; si una fase cae o se sobrecarga, el mecanismo dispara la protección.
Podríamos utilizar un guardamotor sin contactor para gobernar el motor. No obstante, al igual que ocurre con un magnetotérmico, el guardamotor no está diseñado para conectar y desconectar un motor continuamente. Su función principal es la protección, no la de realizar maniobras de conexión y desconexión repetidas.
Para esa función está el contactor, pues está diseñado para realizar un gran número de maniobras de conexión y desconexión. Además, permite abrir o cerrar el circuito eléctrico de potencia, desde un circuito de mando con baja potencia.
Por ello, en la práctica, en la mayoría de los casos se combina el guardamotor con un contactor para que controle el motor.
En la siguiente figura se muestra un guardamotor de la marca “Schneider Electric”:

Cómo Conectar un Guardamotor Monofásico (El truco del puenteo)
Para la alimentación de un motor monofásico, se emplea el guardamotor trifásico (con 3 contactos principales). No obstante, se debe realizar la siguiente modificación para que la corriente pase por las 3 fases del guardamotor, cuyo funcionamiento correcto depende del equilibrio entre fases:

Un cable, por ejemplo la Fase, pasa recto por el primer polo. El otro cable, por ejemplo el Neutro, entra por el borne 5, sale por el 6 y se dibuja un puente (bucle) que vuelve a entrar por el borne 3, pasando recto por ese polo.
Al circular la corriente por los 3 bimetales, el dispositivo "cree" que hay carga en todos sus polos, evitando disparos erróneos por falta de fase.
Si un polo se queda vacío, el guardamotor detecta "pérdida de fase" y salta. El esquema debe mostrar obligatoriamente este puente en serie.
Diferencia entre Guardamotor y Relé Térmico (Tabla Comparativa)
Aunque ambos dispositivos tienen como misión principal proteger los motores eléctricos contra el sobrecalentamiento, funcionan de maneras muy distintas y se instalan en puntos diferentes del cuadro eléctrico. Entender estas diferencias es fundamental para garantizar la seguridad de la instalación.
● Tipo de protección:
- Relé térmico: protege exclusivamente contra sobrecargas (cuando el motor consume un poco más de lo debido durante mucho tiempo). No detecta cortocircuitos.
- Guardamotor: es un dispositivo "todo en uno". Protege contra sobrecargas y cortocircuitos (protección magnetotérmica), actuando mucho más rápido ante un fallo crítico.
● Capacidad de corte (maniobra):
- Relé térmico: no tiene fuerza para cortar la energía por sí mismo. Necesita trabajar asociado a un contactor. Cuando detecta el fallo, abre un contacto auxiliar que le "pide" al contactor que corte la luz.
- Guardamotor: es un interruptor de potencia. Puede cortar la corriente directamente sin ayuda de nadie más. Además, permite el encendido y apagado manual del motor.

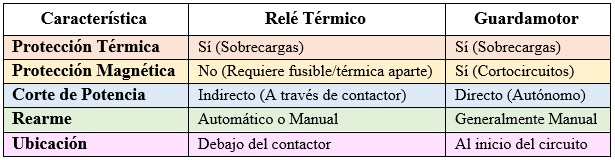

| Característica | Relé Térmico | Guardamotor |
|---|---|---|
| Protección Térmica | Sí (Sobrecargas) | Sí (Sobrecargas) |
| Protección Magnética | No (Requiere fusible/térmica aparte) | Sí (Cortocircuitos) |
| Corte de Potencia | Indirecto (A través de contactor) | Directo (Autónomo) |
| Rearme | Automático o Manual | Generalmente Manual |
| Ubicación | Debajo del contactor | Al inicio del circuito |
📌 ¿Cuál elegir para nuestra instalación?
- Usa un relé térmico si ya tienes un contactor y quieres una solución económica para proteger el motor contra calentamientos, siempre que tengas un interruptor magnetotérmico aguas arriba para los cortocircuitos.
- Usa un guardamotor si buscas máxima seguridad en un solo componente. Es la opción preferida en la industria moderna porque simplifica el cableado, ahorra espacio en el carril DIN y ofrece una respuesta mucho más robusta ante fallos eléctricos graves.
Protección Magnetotérmica (Corto y Sobrecarga)
Las funciones principales del guardamotor son:
– Protección contra sobrecargas: similar a un relé térmico, protege el motor contra corrientes excesivas que se mantienen durante un tiempo prolongado y que podrían causar un calentamiento excesivo y dañar el bobinado.
– Protección contra cortocircuitos: similar a un magnetotérmico, interrumpe la corriente de forma instantánea ante una corriente de cortocircuito, evitando daños graves al motor y a la instalación.
El guardamotor tiene 2 principales diferencias respecto a un magnetotérmico:
1º) Ajuste de la corriente de disparo por sobrecarga: mediante un selector, se puede ajustar la corriente a la que actuará la protección térmica, adaptándola a la corriente nominal del motor.
2º) Tipo de curva de disparo: a diferencia de los magnetotérmicos convencionales (curvas B o C), los guardamotores tienen curvas de disparo específicas (MA o D) para soportar las corrientes de arranque de los motores, que son mucho más elevadas que la corriente nominal. Así, se evitan disparos intempestivos durante el arranque.
Cuando se produzca una sobrecarga o un cortocircuito actuará sobre el circuito de potencia cortando directamente la alimentación del motor mediante sus contactos principales. Además, la mayoría de modelos son capaces de detectar la falta de una fase.
El guardamotor siempre se coloca en cabecera de la instalación, aguas arriba del contactor.
Contactos del Guardamotor (Principales y Auxiliares)
El guardamotor dispone de los siguientes contactos:
● Contactos principales: dispone de 3 contactos principales que permiten abrir y cerrar el circuito de potencia que alimenta al motor, actuando como un interruptor en condiciones normales y como un dispositivo de protección en condiciones de fallo.
● Contactos auxiliares: algunos modelos incluyen contactos auxiliares que permiten la integración del guardamotor con sistemas de mando o señalización. Otros modelos ofrecen la posibilidad de añadir contactos auxiliares para señalización o control en el circuito de mando.
Suelen disponer de 2 contactos auxiliares:
– Contacto normalmente abierto NA (13-14): diseñado para cortar la alimentación del circuito de mando al dispararse el guardamotor. Cuando se cierran los contactos principales del guardamotor Q1 en funcionamiento normal, este contacto NA estará cerrado. Cuando haya una sobreintensidad, tanto los contactos principales como este contacto abrirán.
– Contacto normalmente cerrado NC (21-22): puede emplearse para señalizar fallos. Cuando se cierran los contactos principales del guardamotor Q1 en funcionamiento normal, este contacto NC estará abierto. Cuando haya una sobreintensidad, los contactos principales abrirán y este contacto cerrará. Puede usarse para encender una lámpara que indique la sobreintensidad o para activar una alarma.


Regulación de Amperios (Dial de Ajuste)
Este apartado es fundamental para la seguridad de la instalación, pues ayuda a elegir el guardamotor adecuado.
Elementos de Ajuste y Control del Guardamotor
El guardamotor dispone de los siguientes elementos de ajuste y control:
● Dial de ajuste: dispone de una rueda graduada en amperios que posibilita un ajuste fino del relé para ajustarlo a la corriente de sobrecarga deseada.
A diferencia de un interruptor magnetotérmico normal de vivienda que tiene un valor fijo (por ejemplo, 16A), el guardamotor permite "afinar" la protección al milímetro para que coincida exactamente con lo que necesita la máquina.
● TEST: mediante el pulsador de prueba se simula una condición de sobrecarga para comprobar que el dispositivo funciona correctamente. Al presionar este pulsador, se simula el calentamiento de las láminas bimetálicas, lo que provoca la apertura de los contactos principales y la actuación de los contactos auxiliares.
● START/STOP: estos 2 interruptores se utilizan para arrancar o parar manualmente el motor. Están enclavados entre sí, por lo que al presionar “Start” el “Stop” se levanta y viceversa.
En la posición de “Start” se cierran los contactos principales permitiendo que la corriente fluya hacia el motor. En la posición “Stop” se abren los contactos para desconectar el motor de la alimentación.
Hay modelos en el que esta función la realiza un mando giratorio con las posiciones ON/OFF para arrancar o parar el motor. Cuando el guardamotor detecta un defecto, el mando gira automáticamente a la posición central indicando que el motor ha sufrido un fallo. Para volver a habilitarlo se debe girar al estado “OFF” y luego a “ON”.
Cómo Elegir el Guardamotor Correcto para Comprar
Para elegir el guardamotor correcto, el primer paso es consultar la placa de datos del motor para conocer su corriente nominal.
El error más común es intentar comprar el aparato fijándose únicamente en los caballos de fuerza (CV/HP) o los kilovatios (kW). El único dato decisivo es la Intensidad Nominal (In). Los guardamotores se fabrican y venden por rangos de amperaje. Se debe elegir aquel modelo cuyo rango cubra la intensidad del motor, procurando que el valor quede en la zona media de la ruleta.
| Intensidad del Motor (In) | Rango del Guardamotor a Comprar | ¿Por qué esta elección? |
|---|---|---|
| In = 3,2 A | Rango 2,5 A - 4 A | El valor de 3,2 queda centrado. Permite un ajuste preciso y estable |
| In = 5,8 A | Rango 4 A - 6,3 A | Cubre el valor exacto sin llevar el resorte bimetálico a su límite superior |
| In = 9,8 A | Rango 9 A - 14 A (mejor que 6A - 10A) | Si el valor roza el límite máximo del rango inferior (10A), es mejor saltar al siguiente escalón por fiabilidad térmica |
Elección del guardamotor correcto
El Ajuste Exacto del Dial (Paso a Paso)
Una vez que tenemos el equipo correcto montado en nuestro cuadro eléctrico, la regulación debe ser rigurosa para garantizar la vida útil del motor:
- Leer la placa de características: localizar el valor de la corriente nominal para la tensión a la que vamos a conectar el motor (cuidado de no confundir el amperaje de 230V con el de 400V).
- Ajustar la ruleta: con un destornillador adecuado, girar el dial hasta que la flecha indique exactamente ese número.
- La regla de oro: nunca darle "un poco más por si acaso". Si el motor consume 5A y ajustamos el dial a 6A para evitar que salte, estamos anulando la protección. Ante un esfuerzo mecánico prolongado, el barniz de las bobinas se quemará antes de que el guardamotor se entere de que hay un problema.
👉 Consejo ante disparos intempestivos: si el guardamotor salta durante el arranque estando el dial perfectamente ajustado a la In, no subas la ruleta. El problema suele ser mecánico (el eje está frenado o arranca con demasiada carga), una caída de tensión en la línea, o que la inercia de la máquina requiere un sistema de arranque suave o estrella-triángulo.
Preguntas Frecuentes del Guardamotor
