Termostato
El termostato es un dispositivo de control automático que regula la temperatura de un sistema, ya sea calentándolo o enfriándolo según sea necesario, para mantener una temperatura deseada o cercana a ella.
Su principio de funcionamiento se basa en la detección de la temperatura y la posterior activación o desactivación de un sistema de calefacción o refrigeración.
El termostato es uno de los sensores más utilizados en sistemas donde se desea mantener una temperatura estable dentro de un rango predefinido, con aplicaciones que van desde el confort doméstico hasta procesos industriales críticos.
La elección del tipo de termostato adecuado, considerando sus características y la aplicación específica, es fundamental para garantizar un funcionamiento eficiente y seguro del sistema.
La evolución tecnológica ha dado paso a termostatos cada vez más sofisticados, capaces de integrarse con tecnologías modernas como la domótica y la inteligencia artificial.
El símbolo del termostato es el siguiente:
Contenidos
Funcionamiento del Termostato
La función básica del termostato es la de medir la temperatura del entorno o de un componente para poder mantenerla dentro de un rango establecido activando o desactivando un dispositivo (calentador, ventilador, compresor, etc.).
Por ejemplo, en un sistema de calefacción, el termostato enciende el calentador cuando la temperatura baja de un valor mínimo y lo apaga cuando se alcanza el nivel deseado.
La base del funcionamiento de un termostato reside, por tanto, en la detección de la temperatura y la posterior acción correctiva. Generalmente, esto implica:
1º) Sensor de temperatura: un elemento que reacciona a los cambios de temperatura, generando una señal física (mecánica, eléctrica, etc.).
2º) Mecanismo de control: un sistema que interpreta la señal del sensor y decide si es necesario activar o desactivar el sistema de calefacción o refrigeración.
3º) Actuador: un dispositivo que ejecuta la orden del mecanismo de control, como un interruptor.
Respecto a las consideraciones de diseño e instalación, el termostato debe colocarse en un lugar representativo de la temperatura ambiente, lejos de fuentes de calor o frío directas, corrientes de aire y luz solar.
Los termostatos son bastante compactos para aplicaciones domésticas, aunque en las aplicaciones industriales los modelos son más grandes. Hay diversas opciones de montaje: en pared, carril DIN, empotrado o portátil.
Tipos de Termostatos
Básicamente, los termostatos se pueden clasificar según su principio de funcionamiento y su tecnología, en 3 tipos:
Termostatos Mecánicos
Son termostatos simples, de bajo coste, que no requieren alimentación eléctrica. No obstante, tienen menor precisión y mayor histéresis (diferencia entre la temperatura de encendido y apagado) en comparación con los electrónicos.
Hay varios tipos, entre los que destacan los siguientes:
● Tira bimetálica: consiste en 2 metales con diferentes coeficientes de dilatación unidos entre sí. Al variar la temperatura, la diferente expansión de los metales provoca una curvatura de la tira, que acciona un interruptor. Son comunes en aplicaciones domésticas sencillas.
● Bulbo de expansión de fluido: un bulbo lleno de un fluido (líquido o gas) se expande o contrae con los cambios de temperatura. Esta expansión o contracción se transmite a través de un tubo capilar a un fuelle o diafragma que acciona un interruptor. Se utilizan en hornos, calentadores de agua y sistemas de calefacción.
Termostatos Electrónicos
Estos termostatos ofrecen mayor precisión, menor histéresis, mayor flexibilidad, posibilidad de programación y control remoto. Por supuesto, requieren alimentación eléctrica.
Utilizan sensores electrónicos como termistores (NTC o PTC), termopares o termorresistencias (RTDs: Detectores de Temperatura Resistivos) para medir la temperatura. Estos sensores generan una señal eléctrica que es procesada por un circuito electrónico.
Muchos termostatos electrónicos incorporan microcontroladores que permiten una mayor precisión, programación de horarios, pantallas digitales, control remoto y otras funciones avanzadas.
Termostatos Inteligentes
Los termostatos inteligentes o conectados ofrecen mayor comodidad, control remoto, monitorización del consumo energético e integración con otros dispositivos inteligentes del hogar.
Se conectan a redes Wi-Fi o a través de otros protocolos de comunicación, permitiendo el control remoto a través de smartphones, tablets u ordenadores.
Algunos modelos utilizan algoritmos de aprendizaje automático para optimizar el consumo energético y adaptarse a los hábitos del usuario.
Características Técnicas del Termostato
Los parámetros principales de los termostatos son:
● Rango de temperatura: es el rango de temperaturas dentro del cual opera el termostato. De -10 °C a 120 °C en aplicaciones estándar; hasta 600 °C en termostatos industriales especializados.
● Precisión: representa la exactitud con la que el termostato mide y mantiene la temperatura.
● Histéresis (o diferencial): es la diferencia entre la temperatura de encendido y apagado. Un valor bajo proporciona un control más preciso, pero puede provocar ciclos cortos (encendido y apagado frecuentes) que desgastan el sistema.
● Sensibilidad: es la rapidez con la que el termostato responde a los cambios de temperatura. En termostatos mecánicos la respuesta es más lenta debido a la inercia térmica. En termostatos electrónicos la respuesta es rápida, en milisegundos.
● Alimentación eléctrica: si requiere alimentación y el voltaje. Las opciones comunes son 12 V CC o 24 V CC para aplicaciones electrónicas, o 220-240 V CA para sistemas domésticos.
● Capacidad de control: el termostato básico de un solo punto (ON/OFF) funciona como un interruptor que activa o desactiva un dispositivo. No obstante, existen termostatos modulares o proporcionales que regulan la temperatura de forma continua ajustando la intensidad del sistema (controladores PID en sistemas industriales).
● Tipo de salida: el termostato puede tener diferentes salidas. Las más habituales son:
– Contactos: simplemente actúa como un sensor con salida de contacto mecánico, activando un contacto normalmente abierto (NA) o normalmente cerrado (NC).
– Relé electromagnético: actúa como un sensor con salidas con relé electromagnético, incorporando un relé interno que requiere alimentación eléctrica externa para su funcionamiento.
– Salida analógica: para sistemas de control proporcional. Suelen dar una salida en intensidad de 4-20 mA, o en tensión de 0-10 V.
– Salida digital: para diferentes prototocolos de comunicación, como RS485, Modbus o Wi-Fi.
Esquema de Conexión del Termostato
A continuación, se muestra un ejemplo sencillo de esquema de contactor controlado por un termostato, con sus circuitos de control y potencia.
En este esquema de funcionamiento de un calefactor, se añade un termostato para controlar la temperatura del ambiente. Un exceso de temperatura desconectará el calefactor.
El circuito funciona de la siguiente manera:
1º) Estado normal: el termostato B1, en condiciones normales de temperatura (es decir, temperatura por debajo del umbral de exceso de temperatura), mantiene su contacto NC cerrado. Este contacto permite que la corriente pueda fluir a través del circuito de control, alimentando la bobina del contactor KM1.
Si se acciona el interruptor de marcha S1, la bobina del contactor cierra sus contactos principales en el circuito de potencia, permitiendo que la corriente llegue al calefactor y lo ponga en marcha.
2º) Estado de exceso de temperatura: cuando la temperatura ambiente supera el umbral preestablecido en el termostato B1, este abre su contacto NC. Al abrirse, se interrumpe la corriente en el circuito de control, dejando sin alimentación la bobina del contactor.
Esto provocará la apertura de sus contactos principales en el circuito de potencia, cortando el suministro de energía al calefactor.
3º) Vuelta al estado normal: una vez que la temperatura ambiente desciende por debajo del umbral de exceso de temperatura (y considerando la histéresis del termostato, que evita continuos encendidos y apagados), el termostato B1 cierra nuevamente su contacto NC.
La bobina del contactor vuelve a alimentarse, cerrando los contactos principales y poniendo en marcha el calefactor. Funcionará de forma cíclica mientras no se desconecte el interruptor S1.
El sistema mantiene automáticamente la temperatura dentro del rango deseado, evitando el consumo innecesario de energía al apagar el calefactor cuando se alcanza la temperatura deseada.
Aplicaciones del Termostato
Los termostatos son dispositivos versátiles con aplicaciones en diversos campos:
– Sistemas HVAC: regulan la temperatura en edificios residenciales y comerciales, mejorando la eficiencia energética mediante programación y control remoto.
– Electrodomésticos: garantizan la seguridad y la eficiencia de los aparatos, tales como hornos, refrigeradores, planchas y calentadores de agua.
– Automoción: controlan la temperatura del motor, asegurando un funcionamiento eficiente y evitando sobrecalentamientos.
– Procesos industriales: mantienen temperaturas constantes en procesos como la fabricación de plásticos, alimentos y productos químicos.
– Equipos médicos: regulan la temperatura en equipos de laboratorio, incubadoras y dispositivos de esterilización.
Termostato de Calefacción
El termostato de calefacción es un dispositivo que mide la temperatura ambiente y controla el sistema de calefacción para mantenerla en un nivel deseado. Actúa como un interruptor que enciende o apaga la calefacción según sea necesario para alcanzar y mantener la temperatura establecida.
Es importante indicar que, en la mayoría de los casos, no se pueden intercambiar directamente un termostato de calefacción y uno de aire acondicionado, ya que están diseñados para controlar sistemas diferentes y tienen rangos de temperatura distintos.
Sin embargo, existen algunos termostatos universales que pueden ser compatibles con ambos sistemas, pero es importante consultar las especificaciones del fabricante para asegurarse de la compatibilidad.
Tipos de Termostatos de Calefacción
Existen diferentes tipos de termostatos de calefacción, cada uno con sus propias características y funcionalidades:
● Termostatos manuales: son los más básicos y sencillos. Permiten ajustar la temperatura de forma manual girando una perilla o deslizando un indicador.
● Termostatos programables: ofrecen la posibilidad de programar la temperatura para diferentes momentos del día o de la semana. Esto permite adaptar la calefacción a nuestras necesidades y horarios, evitando así el derroche de energía.
● Termostatos inteligentes: son los más avanzados y sofisticados. Se pueden controlar a través de una aplicación móvil y ofrecen funcionalidades adicionales como el aprendizaje de nuestros hábitos, la geolocalización o la integración con otros dispositivos inteligentes del hogar.
A continuación, nos enfocaremos en el termostato que más auge está teniendo actualmente, que es el termostato inteligente.
Funcionamiento del Termostato Inteligente de Calefacción
Los termostatos inteligentes de calefacción permiten controlar la temperatura de forma remota y programada, optimizando el consumo de energía y mejorando el confort.
Estos aparatos inteligentes funcionan siguiendo el principio de un termostato convencional, que conectan y desconectan el sistema de calefacción, en función de si la temperatura del ambiente es más baja o más alta de la indicada.
La diferencia principal es que los termostatos inteligentes se conectan a Internet a través de una red WiFi, pudiendo ser controlados a través de una aplicación móvil.
Las características principales de estos termostatos son:
– Control remoto: se puede ajustar la temperatura desde cualquier lugar a través de un smartphone o tablet.
– Programación: se pueden crear horarios de calefacción personalizados según las preferencias.
– Aprendizaje: algunos termostatos inteligentes aprenden los hábitos y preferencias del usuario para ajustar automáticamente la temperatura.
– Geolocalización: algunos termostatos utilizan la geolocalización de un teléfono móvil para ajustar la temperatura cuando el propietario está cerca de la instalación.
– Integración: muchos termostatos inteligentes se pueden integrar con otros dispositivos inteligentes, como asistentes de voz o sistemas de domótica.
Activación del Sistema de Calefacción
Para controlar la tensión de red (monofásica o trifásica) que alimenta el sistema de calefacción, se necesita un relé o un contactor (para grandes potencias). Tanto el relé como el contactor actúan como interruptores controlados por la señal de baja tensión del termostato.
En la mayoría de los casos, el relé no se encuentra dentro del termostato inteligente, ya que estos termostatos tienen diseños compactos y delgados. Además, el relé suele estar ubicado cerca del sistema de calefacción, mientras que el termostato se instala en un lugar más accesible para el usuario.
El relé suele estar ubicado en una caja de conexiones cercana al sistema de calefacción. En algunos casos, puede estar integrado en el propio aparato calefactor o en una unidad de control del sistema de calefacción.
Algunos termostatos inteligentes, especialmente los modelos inalámbricos, suelen tener una unidad emisora y una unidad receptora:
● Unidad emisora: contiene los sensores de temperatura y los controles para que el usuario interactúe con el termostato. Suele ser un dispositivo portátil o que se monta en la pared.
● Unidad receptora: se conecta al sistema de calefacción y suele contener el relé que controla el encendido y apagado. Esta unidad está ubicada cerca del sistema de calefacción, ya que es la que se encarga de gestionar la alimentación eléctrica.
La unidad emisora y la unidad receptora se comunican entre sí de forma inalámbrica, utilizando tecnologías como radiofrecuencia (RF) o WiFi. La unidad emisora envía señales a la unidad receptora para que esta active o desactive el relé.
No obstante, es importante tener en cuenta el alcance (distancia máxima entre la unidad emisora y la unidad receptora) y las interferencias (otros dispositivos inalámbricos pueden interferir con la señal entre las unidades).

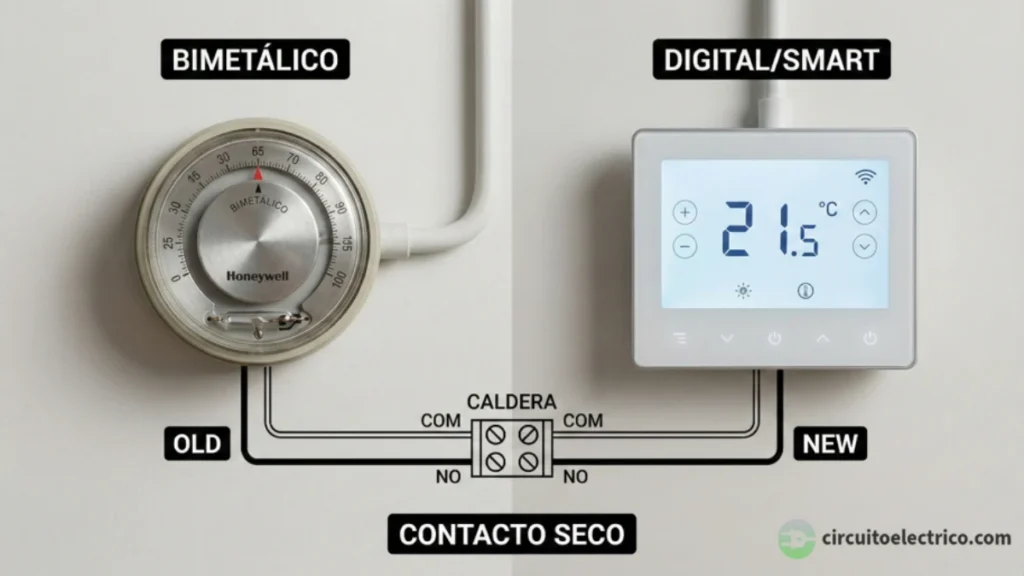

Conexión del Termostato Inteligente con el Sistema de Calefacción
Los termostatos inteligentes son compatibles con una amplia variedad de sistemas de calefacción, incluyendo calderas de gas, calderas de gasoil, bombas de calor, sistemas de calefacción eléctrica, etc.
El termostato envía una señal al sistema de calefacción para que se encienda o apague. Esta conexión puede ser directa a través de cables de baja tensión (normalmente 24V AC) o inalámbrica, dependiendo del modelo de termostato y del sistema de calefacción:
● Cableado directo: en algunos casos, el termostato se conecta directamente al sistema de calefacción a través de cables.
● Inalámbrico: algunos termostatos utilizan señales inalámbricas, como WiFi o radiofrecuencia, para comunicarse con un receptor que está conectado al sistema de calefacción.
En algunos casos, se utilizan adaptadores para que el termostato inteligente sea compatible con sistemas de calefacción más antiguos.
Ventajas de Utilizar un Termostato de Calefacción
El termostato de calefacción proporciona las siguientes ventajas:
– Confort: permite mantener una temperatura agradable y constante en el hogar, evitando así los cambios bruscos de temperatura.
– Ahorro energético: al poder programar la temperatura o ajustar la calefacción a nuestras necesidades, se evita el derroche de energía y se reduce el consumo.
– Comodidad: no es necesario estar pendiente de encender y apagar la calefacción, ya que el termostato lo hace de forma automática.
Consejos para el Uso Eficiente del Termostato de Calefacción
A continuación, se presentan una serie de consejos y estrategias para optimizar el uso de un termostato de calefacción:
– Colocar el termostato en un lugar adecuado: evitar colocarlo cerca de fuentes de calor o corrientes de aire, ya que esto puede afectar a la precisión de la medición de la temperatura.
– Programar la temperatura: ajustar la temperatura para que sea más baja cuando el usuario esté ausente o durante la noche.
– No bloquear el termostato: no obstruir el termostato, ya que esto puede impedir que mida correctamente la temperatura.
– Realizar un mantenimiento periódico: limpiar el termostato de vez en cuando para eliminar el polvo y tener la seguridad de que funciona correctamente.
