Sistemas de Instalación en Instalaciones Interiores (Receptoras): Diseño y Normativa

★★★★★Valoración: 4.5 (25 votos)

Las instalaciones interiores o receptoras son el conjunto de circuitos que distribuyen la energía dentro de un edificio, desde el Cuadro General hasta cada punto de luz o enchufe.

Su correcto diseño, regulado por el REBT, implica respetar la subdivisión de circuitos (separar alumbrado de fuerza), elegir correctamente los conductores y asegurar un equilibrado de cargas para garantizar la seguridad y eficiencia energética.

Los sistemas deben diseñarse y ejecutarse de acuerdo con la normativa del Reglamento Electrotécnico de Baja Tensión (REBT). Así, se asegura la protección de las personas, los bienes y el propio sistema eléctrico.

Cada sistema de instalación puede variar en función de diversos factores, como el tipo de edificación, la carga eléctrica requerida o las características del entorno. Por tanto, es fundamental realizar un diseño y una planificación adecuados para cada proyecto para cumplir con los requisitos normativos aplicables.

Las instalaciones interiores o receptoras incluyen todos los circuitos eléctricos internos que alimentan las cargas o receptores.

Estos circuitos eléctricos forman parte fundamental de la infraestructura eléctrica de un edificio o local. Son los encargados de distribuir la energía eléctrica desde el punto de suministro hasta los puntos de consumo dentro del inmueble.

Los circuitos eléctricos interiores comprenden todos los elementos necesarios para llevar la corriente eléctrica a los distintos equipos, aparatos y sistemas eléctricos que se encuentran en el interior de un edificio.

Estos circuitos incluyen elementos fundamentales, como cuadros eléctricos, cables, canalizaciones, elementos de protección (interruptores automáticos, diferenciales, etc.), tomas de corriente y mecanismos (interruptores o pulsadores, etc.).

Contenidos

Componentes de las Instalaciones Interiores o Receptoras
¿Qué son los Receptores Eléctricos? (Cargas)
Prescripciones Técnicas y Estándares de Montaje en el Interior de Edificios

Componentes de las Instalaciones Interiores o Receptoras

Las instalaciones eléctricas interiores o receptoras incluyen una variedad de componentes esenciales para su correcto funcionamiento, como:

● Cuadro de distribución: es el cuadro eléctrico que alberga los dispositivos de protección y los dispositivos de maniobra. Desde el cuadro de distribución se ramifican los circuitos eléctricos que alimentan los diferentes espacios y equipos dentro de la edificación.

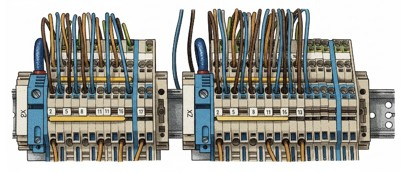

● Circuitos y cables eléctricos: los circuitos, mediante los cables eléctricos, son los elementos encargados de transportar la corriente eléctrica desde el cuadro de distribución hasta los puntos de consumo. Pueden ser de diferentes tipos, como circuitos de alumbrado, circuitos de tomas de corriente, circuitos de calefacción, etc.

● Canalizaciones: son el conjunto de elementos cuya misión es proteger y guiar los conductores desde su origen hasta su destino. Incluyen tubos (empotrados o en superficie), canaletas, bandejas y conductos. Su elección depende del entorno (seco, húmedo, con riesgo de incendio) y deben permitir la fácil sustitución de los cables y garantizar un aislamiento adecuado frente a influencias externas.

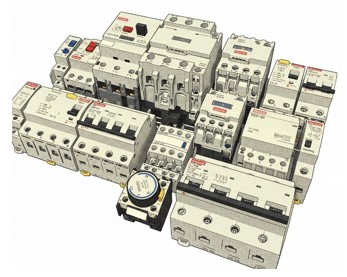

● Dispositivos de protección: son los elementos de protección que garantizan la seguridad de la instalación eléctrica y protegen contra sobrecargas, cortocircuitos, defectos de corriente a tierra y sobretensiones. Incluyen magnetotérmicos, fusibles, diferenciales, dispositivos de protección contra sobretensiones, etc.

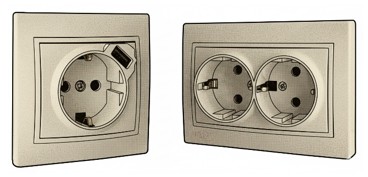

● Bases de toma de corriente: son tomas de corriente o enchufes cuya función es la de proporcionar puntos de conexión, permitiendo que los receptores eléctricos reciban la energía necesaria para su funcionamiento.

● Mecanismos: son los dispositivos de mando y maniobra que permiten al usuario interactuar con la instalación para controlar el flujo de energía hacia los receptores. El mecanismo principal es el interruptor encargado de gestionar el flujo de corriente y asegurar la maniobra, que engloba elementos como conmutadores, pulsadores y reguladores. Estos se alojan generalmente en cajas de mecanismos y son los encargados de abrir o cerrar los circuitos de forma manual y segura.

Apariencia exterior de un interruptor simple

¿Qué son los Receptores Eléctricos? (Cargas)

Los receptores eléctricos son dispositivos que transforman la energía eléctrica en trabajo útil, ya sea luz, calor, movimiento u otros tipos de energía. Su correcta selección, instalación y mantenimiento son fundamentales para garantizar la eficiencia, seguridad y durabilidad de un sistema eléctrico.

Los receptores eléctricos se pueden clasificar según su tipo de uso en:

● Iluminación: comprende todos los dispositivos utilizados para generar luz, como tubos fluorescentes, lámparas LED, etc.

● Electrodomésticos: engloba una amplia gama de equipos utilizados en el hogar, como refrigeradores, lavavajillas, microondas, aspiradoras, etc.

● Motores: incluye dispositivos que convierten la energía eléctrica en movimiento mecánico, como motores de ventiladores, compresores, bombas, etc.

● Equipos de climatización: tales como aires acondicionados, calefactores eléctricos, ventiladores, etc.

Dibujo de varios equipos de climatización

Prescripciones Técnicas y Estándares de Montaje en el Interior de Edificios

Una instalación eléctrica interior es mucho más que un conjunto de cables y enchufes; es una infraestructura crítica que debe ejecutarse bajo estrictos criterios de seguridad y estandarización.

No basta con que los circuitos funcionen; deben estar diseñados de forma que cualquier técnico pueda identificarlos rápidamente, que el sistema soporte las cargas de manera equilibrada y que las conexiones garanticen un contacto perfecto durante décadas.

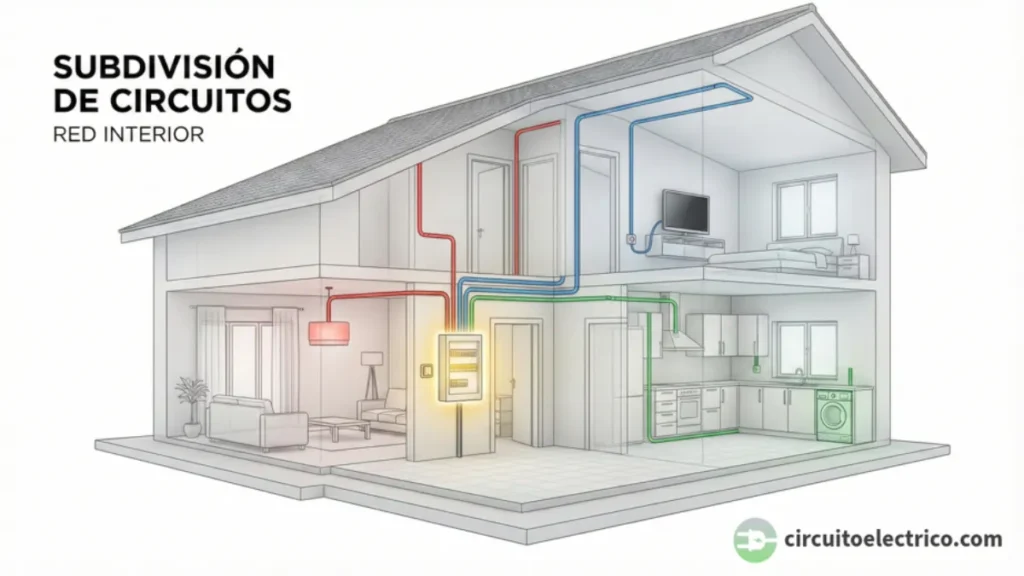

A continuación, desglosaremos las prescripciones generales que rigen el montaje de las instalaciones interiores. Analizaremos las reglas para la identificación de conductores por colores, la importancia vital de los conductores de protección y cómo la subdivisión de las instalaciones en varios circuitos evita que un fallo local afecte a toda la propiedad.

También profundizaremos en los elementos finales de la red, como las bases de toma de corriente e interruptores, y en los diferentes sistemas de instalación (tubos, canales o cables enterrados) que aseguran que la energía llegue a su destino con la máxima fiabilidad.
