Equilibrado de Cargas en Sistemas Trifásicos (Balanceo Eléctrico)

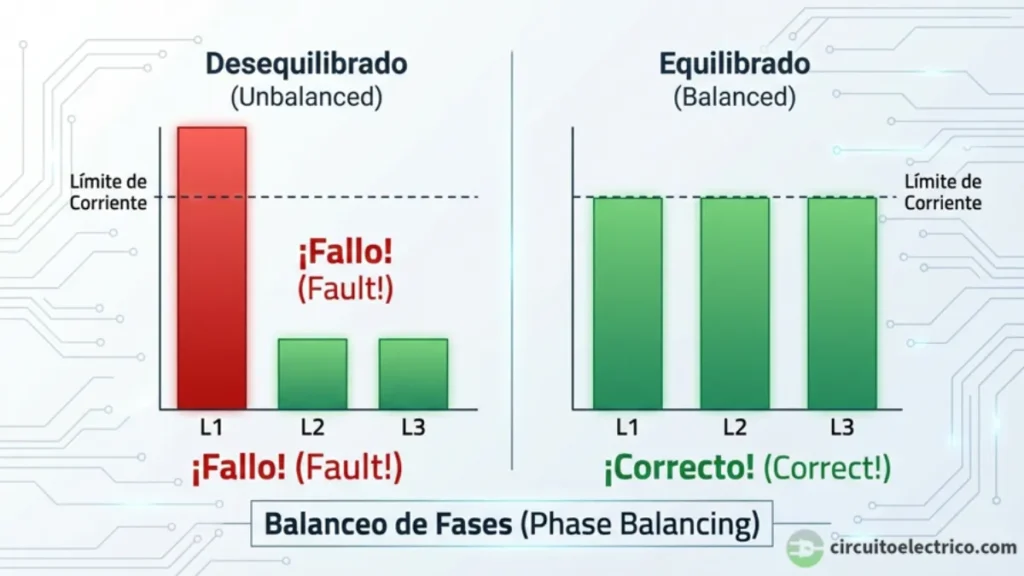

El equilibrado de cargas (o balanceo eléctrico) consiste en distribuir los consumos monofásicos de forma equitativa entre las tres fases (L1, L2 y L3) de un sistema trifásico.

Si conectamos todos los receptores monofásicos a la Fase 1, el Interruptor General (IGA) saltará por sobrecarga en esa línea, aunque las otras dos fases estén vacías y estemos pagando por una potencia que no usamos.

Al distribuir la carga de manera equitativa se aprovecha al máximo la capacidad de los equipos eléctricos, evitando sobrecargas en algunas fases y subutilización en otras.

El reparto de cargas es un aspecto fundamental en los sistemas de instalación de las instalaciones interiores o receptoras. Es especialmente importante en entornos industriales o en cualquier otra instalación en donde se manejen receptores monofásicos y trifásicos.

Estos sistemas deben diseñarse y planificarse cuidadosamente para asegurar que la carga eléctrica se distribuya de manera uniforme entre las diferentes fases.

Cálculo de Corriente por Fase y Selección del IGA

El Interruptor General Automático (IGA) es el responsable de desconectar la instalación en caso de sobrecarga general, o en caso de cortocircuito en cualquier punto de la instalación cuando falla cualquier interruptor automático aguas abajo.

Cálculo del Interruptor General Automático en Instalación Trifásica Equilibrada

En general, para el cálculo de la intensidad nominal del Interruptor General Automático (IGA) de una instalación trifásica, se consideran tanto las cargas trifásicas como las monofásicas:

– Cargas trifásicas: se suman las potencias de todos los receptores trifásicos de la instalación.

– Cargas monofásicas: se suman las potencias de los receptores monofásicos y se consideran distribuidas uniformemente entre las 3 fases.

Esto implica tratar los receptores monofásicos como si fueran trifásicos, es decir, que están distribuidos equitativamente entre las 3 fases, al igual que cualquier carga trifásica. Por tanto, supone que cada fase soporta una carga equivalente.

La fórmula de cálculo de la corriente I para la potencia trifásica es:

Siendo la potencia P la suma de todos los receptores tanto monofásicos como trifásicos.

Se tomará un interruptor general automático (IGA) cuyo calibre I_N sea superior a esta corriente I calculada.

Disparo del Interruptor General Automático por Desequilibrio

Si no se han distribuido las cargas monofásicas de forma uniforme entre las 3 fases, el cálculo trifásico de la intensidad nominal del IGA suponiendo la instalación equilibrada, será incorrecto.

A continuación, veremos un ejemplo en el que las cargas monofásicas mal distribuidas causan la apertura del IGA:

Considerando el factor de potencia de todas las cargas cos φ = 1, tendremos:

– Alumbrado, PIAs de 10 A:

– Tomas de corriente, PIAs de 16 A:

– Motor trifásico:

Al conectar todo el alumbrado y las tomas de corriente monofásicas a las fases L1 y L2, se corre el riesgo de generar un desequilibrio en el sistema de alimentación trifásico que provoque la apertura del IGA.

Si suponemos un sistema equilibrado y sumamos la potencia total instalada del sistema trifásico, considerando cos φ de 1, obtenemos una intensidad total I de:

Pero, cuando los 2 circuitos de alumbrado de la fase L1, las tomas de corriente conectadas a la fase L1 y el motor estén funcionando a plena carga, la corriente en la fase L1 será de I = 10 + 10 + 16 + 10 = 46 A. El IGA de 32 A interrumpirá la alimentación de toda la instalación debido a una sobrecarga en dicha fase.

El IGA trifásico está diseñado para disparar cuando cualquiera de las tres fases supera la intensidad nominal I_N o calibre. Por ello, una mala distribución de las cargas monofásicas puede provocar disparos prematuros aunque la potencia total esté dentro del límite permitido

Ejercicios Resueltos de Desequilibrio de Cargas

A continuación, se presentan 2 ejercicios resueltos de cálculo para equilibrar fases en trifásica en instalaciones con cargas monofásicas y trifásicas:

Ejercicio 1: Desequilibrio de Cargas

Ejercicio 2: Desequilibrio de Cargas

Consecuencias del Desequilibrio: Disparo del IGA y Sobrecarga del Neutro

Un sistema trifásico ideal tiene las mismas cargas conectadas en cada una de sus fases. Sin embargo, en instalaciones reales, especialmente en aquellas con numerosas cargas monofásicas, es común que las fases no estén equilibradas.

Las cargas monofásicas no distribuidas uniformemente, causan los siguientes problemas:

● Sobrecarga en una fase y disparo del IGA: el IGA está calibrado para proteger cada fase individualmente. Si una fase se sobrecarga, el dispositivo actuará para proteger esa fase en particular, incluso si las otras 2 fases están operando dentro de los límites normales.

Si una fase queda sobrecargada, provocará que el IGA dispare antes de alcanzar la corriente máxima calculada para las 3 fases con la fórmula trifásica.

● Corrientes en el neutro y sobrecalentamiento: en un sistema trifásico con equilibrado de las cargas, las corrientes de las 3 fases se cancelan en el neutro, por lo que la corriente en este conductor es nula. En cambio, cuando las cargas conectadas a cada fase son diferentes, la suma vectorial de estas corrientes ya no es cero. Esto provoca la aparición de una corriente por el neutro.

Además, en instalaciones cuyos receptores generan muchos armónicos, estos no se cancelan en el neutro, incluso en condiciones de equilibrio.

Por ello, cuando se combinan los armónicos con el desequilibrio de las fases, se amplifica la corriente en el neutro. Incluso la corriente del neutro podría ser mayor que la corriente en las fases.

● Inestabilidad en el transformador y desequilibrio de tensión: provoca inestabilidad en el transformador, incrementando sus pérdidas y generando desequilibrios en la tensión de salida.

Por tanto, se ha de hacer lo posible en la fase de diseño para distribuir las cargas monofásicas de forma equitativa entre las 3 fases. De esta manera se podrán minimizar los efectos del desequilibrio.

Equilibrado de Cargas en Instalaciones Industriales

En instalaciones industriales el balanceo de cargas es un aspecto crítico debido a la diversidad de equipos monofásicos y trifásicos que se utilizan, requiriendo un especial cuidado en su planificación y gestión:

● Distribución de receptores monofásicos: es importante distribuir los receptores monofásicos (iluminación, motores pequeños, tomas de corriente, etc.) de manera uniforme entre las 3 fases.

Se recomienda realizar un análisis detallado de los patrones de consumo, considerando tanto las cargas instaladas como las cargas que se puedan agregar en el futuro. Al conectar nuevos equipos, debe verificarse su impacto en el equilibrio de las fases.

● Diseño del sistema eléctrico: durante la fase de diseño de la instalación, se ha de prevenir la distribución de cargas futuras para evitar desequilibrios con el tiempo.

El cálculo de la intensidad nominal del IGA debe basarse en la suma de todas las potencias de los receptores monofásicos y trifásicos, asumiendo una distribución uniforme. Si no se garantiza el equilibrio, es necesario dimensionar el IGA con un margen adicional para prevenir disparos innecesarios.

● Sobredimensionar el neutro: en instalaciones industriales que emplean numerosos equipos electrónicos o cargas no lineales (como variadores de velocidad, fuentes de alimentación conmutadas, etc.), las corrientes armónicas pueden ser significativas.

Estas corrientes armónicas tienden a centrarse en el neutro, incrementando la corriente total que debe soportar este conductor. Para evitar sobrecalentamientos y fallos, se recomienda aumentar su sección.

Por ejemplo, si los conductores de fase tienen una sección de S, el neutro puede dimensionarse con una sección de 1,5 ⋅ S, o incluso de 2 ⋅ S, dependiendo de la proporción de cargas no lineales.

Si no se corrigen los armónicos, una corriente excesiva por el neutro podría incluso superar el calibre del IGA, provocando aperturas intempestivas.

Método de Balanceo: Asignación Rotativa (o Secuencial)

Como hemos visto, balancear o equilibrar las fases es la clave para evitar que el interruptor general salte sin motivo aparente.

El método de asignación rotativa consiste en asignar los circuitos uno a uno siguiendo el orden de las fases (L1, L2, L3, L1, …).

Se usa en instalaciones residenciales o pequeñas instalaciones comerciales donde las cargas son similares (muchos circuitos de 10 A y 16 A). Tiene mucho sentido como punto de partida. Es la forma más rápida de organizar un cuadro eléctrico físicamente, ya que permite usar "peines" o puentes trifásicos de conexión estándar.

Metodología del Método Rotativo (3 Pasos)

El método rotativo para compensar las cargas monofásicas se realiza mediante 3 pasos:

● Paso 1) Listado de circuitos: se identifican todos los circuitos de la instalación (C1, C2, C3...) y se anota su potencia prevista en vatios (W). En este método, no importa si las potencias son distintas, se respeta el orden de prioridad o de seguridad (empezando siempre por el alumbrado).

● Paso 2) Asignación por fases (L1 → L2 → L3): se asignan las fases siguiendo un orden estrictamente secuencial:

• El primer circuito va a la Fase 1 (L1).
• El segundo circuito va a la Fase 2 (L2).
• El tercero va a la Fase 3 (L3).
• El cuarto reinicia el ciclo en la Fase 1 (L1), y así sucesivamente.

● Paso 3) Sumatorio y verificación de "suerte": al terminar, se suma la potencia total de cada fase. En instalaciones domésticas, como los circuitos suelen estar estandarizados (10 A, 16 A, 25 A), este método suele dejar la instalación aceptablemente equilibrada de forma natural.

Ejercicio Resuelto del Método Rotativo

En lugar de una instalación doméstica, imaginemos un local comercial.

– 1º) Listado de circuitos: el local dispone de 9 circuitos:

1. C1 (Alumbrado): 1.500 W
2. C2 (Tomas de corriente): 3.450 W
3. C3 (Climatización 1): 3.000 W
4. C4 (Rótulo luminoso): 1.000 W
5. C5 (Tomas cocina/office): 2.300 W
6. C6 (Climatización 2): 3.000 W
7. C7 (Emergencias): 500 W
8. C8 (Informática/UPS): 2.000 W
9. C9 (Termo eléctrico): 1.500 W

– 2º) Asignación por fases (L1 → L2 → L3): una vez identificados todos los circuitos de la instalación, se asignan las fases siguiendo un orden estrictamente secuencial:

– 3º) Sumatorio y verificación de "suerte": finalmente realizamos el sumatorio para verificar los resultados. El cuadro de cargas final ha quedado de la siguiente manera:

📊 Análisis del resultado:

1. Potencia media: 18.250 / 3 = 6.083 W.
2. Desviación máxima: la Fase L1 está muy por debajo de la media (3.083 W de diferencia).
3. Porcentaje de desequilibrio: (3.083 / 6.083) x 100 = 50,6%.

Este ejercicio nos enseña que el método rotativo es excelente para organizar el cableado físicamente (muy limpio y rápido), pero en este caso específico ha fallado el equilibrio porque la Fase L1 ha recibido casualmente los tres circuitos más pequeños (alumbrado, rótulo y emergencias).

🎯 CONCLUSIÓN: el método rotativo es el punto de partida ideal por su facilidad de montaje. Sin embargo, tras aplicarlo, es obligatorio realizar el cálculo de desequilibrio. Si el resultado supera el 15-20% (como en este ejemplo), el instalador debe pasar al método de compensación, moviendo manualmente una carga pesada a la fase más vacía.

Método de Balanceo: Compensación de Potencias (o Heurístico)

En este método, también denominado como reparto por capacidad de fase, no importa el orden físico, sino el valor en vatios.

Se usa en instalaciones industriales o donde hay receptores de potencias muy diferentes. Sigue la lógica se "casar" las cargas más grandes con las más pequeñas para que el sumatorio final de cada fase sea lo más parecido a la potencia media.

Metodología del Método de Compensación de Potencias (5 Pasos)

El método de compensación de potencias de las cargas monofásicas se realiza mediante 5 pasos:

● Paso 1) Obtención de la "potencia ideal" (la media): se suman todas las potencias de los receptores monofásicos y se divide el total entre 3, es decir, P_media = suma total de vatios / 3. Este valor es el equilibrio perfecto. Cuanto más cerca esté cada fase de este número, mejor será la instalación.

● Paso 2) Ordenar las cargas (de mayor a menor): debemos listar los receptores de mayor a menor potencia. Las cargas grandes (motores, hornos, etc.) son las más difíciles de encajar. Las pequeñas (iluminación, electrónica, etc.) sirven para "ajustar" al final.

● Paso 3) Estrategia de asignación (compensación): en lugar de repartir de forma rotativa (L1, L2, L3, L1, ...), utilizamos una lógica de balance de forma que las cargas más pesadas se neutralicen con las más ligeras y nos acerquemos a la potencia media:

1. Se identifica la potencia media (el objetivo).
2. Las cargas más pesadas se colocan en una fase y se "cierran" rápidamente con las cargas más pequeñas para no pasarse del objetivo.
3. Las cargas medianas se agrupan entre sí para sumar el valor de la media.

De esta forma, se obtiene el total de cada fase (L1, L2, L3).

● Paso 4) Cálculo de la desviación máxima: una vez hecha la propuesta de reparto, calculamos cuánto nos hemos desviado de la meta fijada en el Paso 1.

1. Restar la potencia de cada fase menos la potencia media (P_fase - P_media).
2. Identificar la desviación máxima: es el valor absoluto más grande que obtengamos de esas restas.

● Paso 5) Validación del porcentaje de desequilibrio: finalmente, comprobamos si el resultado cumple con los estándares técnicos (generalmente no superar el 15%):

% Desequilibrio = (desviación máxima / P_media) x 100

Ejercicio Resuelto del Método de Compensación de Potencias

Partimos del mismo local comercial del ejercicio anterior con los mismos 9 circuitos:

1. C1 (Alumbrado): 1.500 W
2. C2 (Tomas de corriente): 3.450 W
3. C3 (Climatización 1): 3.000 W
4. C4 (Rótulo luminoso): 1.000 W
5. C5 (Tomas cocina/office): 2.300 W
6. C6 (Climatización 2): 3.000 W
7. C7 (Emergencias): 500 W
8. C8 (Informática/UPS): 2.000 W
9. C9 (Termo eléctrico): 1.500 W

– 1º) Obtención de la "potencia ideal" (la media): sumamos la potencia de todos los receptores y calculamos cuánto debería consumir cada fase para que el sistema sea perfecto:

• Suma total (P_total): 18.250 W
• Potencia media (P_media): 18.250 / 3 = 6.083,3 W

Meta: Acercar el sumatorio de L1, L2 y L3 a los 6.083 W.

– 2º)Ordenar las cargas (de mayor a menor): identificamos los circuitos que más afectan al equilibrio para manejarlos primero:

1. 3.450 W (Enchufes C2)
2. 3.000 W (Aire 1 C3)
3. 3.000 W (Aire 2 C6)
4. 2.300 W (Office C5)
5. 2.000 W (PC/Servidor C8)
6. 1.500 W (Alumbrado C1)
7. 1.500 W (Termo C9)
8. 1.000 W (Rótulo C4)
9. 500 W (Emergencias C7)

– 3º) Estrategia de asignación: aplicamos la lógica para que las cargas más pesadas se neutralicen con las más ligeras y nos acerquemos a la potencia media de 6.083,3 W:

• Fase L1: asignamos la más pesada (3.450 W) y la compensamos con la de la zona office (2.300 W). TOTAL L1 = 3.450 + 2.300 = 5.750 W.
• Fase L2: asignamos a una de las cargas de aire (3.000 W), la de PC/Servidor (2.000 W) y la del rótulo (1.000 W). TOTAL L2 = 3.000 + 2.000 + 1.000 = 6.000 W.
• Fase L3: asignamos a la otra carga de aire (3.000 W), la de alumbrado (1.500), la de termo (1.500 W) y las emergencias (500 W). TOTAL L3 = 3.000 + 1.500 + 1.500 + 500 = 6.500 W.

– 4º) Cálculo de la desviación máxima: comparamos los resultados del paso anterior con la media (6.083,3 W):

• Desviación L1: 5.750 - 6.083,3 = -333,3 W
• Desviación L2: 6.000 - 6.083,3 = -83,3 W
• Desviación L3: 6.500 - 6.083,3 = +416,7 W

La desviación máxima es de 416,7 W (producida por el ligero exceso en L3).

– 5º) Validación del porcentaje de desequilibrio: aplicamos la fórmula de control para validar si cumplimos el objetivo de estar por debajo del 15%:

% Desequilibrio = (desviación máxima / P_media) x 100 = (416,7 / 6.083,3) x 100 = 6,8%
