Prescripciones Generales de las Instalaciones Interiores
Las prescripciones generales de las instalaciones interiores son las normas y los requisitos técnicos que regulan la ejecución, montaje y funcionamiento de los elementos que componen una instalación eléctrica.
Estas prescripciones tienen como objetivo garantizar la seguridad, fiabilidad y eficiencia de las instalaciones eléctricas, así como cumplir con los requisitos legales establecidos en el REBT.
La normativa general concerniente a las instalaciones interiores o receptoras se especifica en las ITC-BT-19 e ITC-BT-20 del REBT.
No obstante, según las particularidades de cada tipo de instalación, adicionalmente deberán aplicarse las prescripciones de la ITC-BT correspondiente.
Para ello, el REBT contempla normativa específica, muy detallada y extensa, de una gran variedad de instalaciones interiores o receptoras, en las instrucciones técnicas complementarias que abarcan desde la ITC-BT-25 hasta la ITC-BT-42, incluyendo también las ITC-BT-50-51-52.
Así, tenemos como ejemplo, las siguientes instalaciones receptoras:
– Instalaciones interiores de viviendas: ITC-BT-25, 26 y 27
– Locales de pública concurrencia: ITC-BT-28
– Locales con riesgo de incendio o explosión: ITC-BT-29
Las características y sistemas de instalación en las instalaciones interiores o receptoras varían según diversos criterios que deben considerarse para seleccionar las medidas de protección apropiadas y garantizar la seguridad. Además, es fundamental realizar una elección adecuada de los materiales eléctricos a instalar en cada caso.
Índice
Utilización Prevista de la Instalación, su Estructura y Tipo de Sistema de Distribución Utilizado
Para lograr un diseño económico y seguro de una instalación eléctrica, es fundamental determinar la potencia prevista dentro de los límites de temperatura y caída de tensión aceptables. Esto implica seguir los criterios establecidos en la ITC-BT-10 para la previsión de cargas y los factores de simultaneidad.
Al optar por un esquema trifásico en lugar de uno monofásico, la intensidad se reduce en un tercio para una misma carga. Por consiguiente, a partir de una potencia de 15 kW, las empresas proveedoras suministran electricidad en trifásica en lugar de en monofásica.
Los distintos tipos de esquemas de distribución, como los esquemas TT, IT y TN, definidos en la ITC-BT-08, están condicionados por los tipos de puesta a tierra y determinan los dispositivos de protección a utilizar.
En cuanto a la alimentación eléctrica, además de conocer el valor nominal de la tensión y la frecuencia, es fundamental tener en cuenta el valor de la intensidad de cortocircuito prevista en el punto de origen de la instalación. Este valor es esencial para calcular el poder de corte o capacidad de interrupción de los dispositivos de protección.
Influencias Externas a las que está Sometida la Instalación

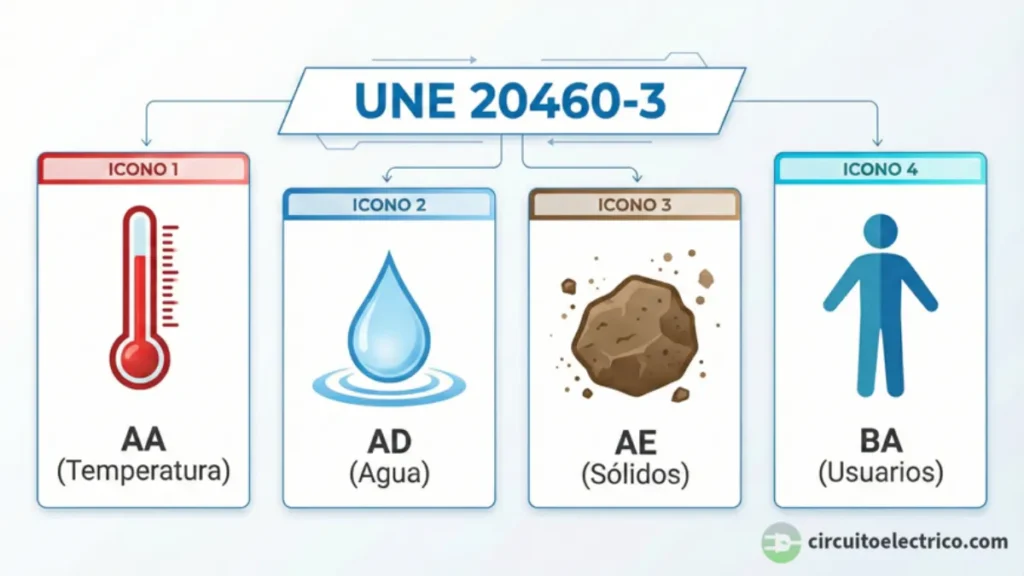

Uno de los aspectos más importantes de las prescripciones de las instalaciones interiores son los materiales eléctricos instalados. Estos deben estar diseñados y fabricados para soportar las influencias externas, dependiendo de las condiciones y el lugar de instalación, el uso previsto y las características constructivas de los edificios en los que se instalen. La norma UNE 20460-3 detalla exhaustivamente todas las posibles influencias externas.
A continuación, se presentan algunos ejemplos de estas influencias, que pueden requerir materiales o sistemas de protección especiales:
● Funcionamiento a temperaturas muy bajas o muy altas.
● Condiciones extremas de humedad.
● Exposición a choques o vibraciones significativas.
● Presencia continua de sustancias corrosivas o contaminantes.
● Instalaciones en locales con abundante polvo.
● Presencia de agua en forma de gotas, pulverización, proyecciones, chorros o con riesgo de inundación intermitente o permanente.
Por tanto, estos factores deben ser considerados cuidadosamente para garantizar la seguridad y la durabilidad de la instalación eléctrica.
Compatibilidad de los Materiales Eléctricos con Otros Materiales, Servicios y con la Fuente de Alimentación
La compatibilidad de los materiales eléctricos es otra de las prescripciones fundamentales en las instalaciones interiores. Deben tomarse las medidas adecuadas cuando ciertas características de los materiales instalados puedan no ser compatibles con otros materiales o servicios, o cuando puedan afectar el funcionamiento de la fuente de alimentación.
Estas características incluyen, por ejemplo:
● Sobretensiones transitorias y temporales
● Variaciones rápidas de potencia
● Intensidades de arranque
● Armónicos
● Componentes continuas
● Oscilaciones de alta frecuencia
● Corrientes de fuga
● Necesidad de conexiones adicionales a tierra
Facilidad de Mantenimiento
Las instalaciones eléctricas deben diseñarse y ejecutarse de manera que todas las verificaciones periódicas, ensayos, mantenimientos o reparaciones necesarias durante su vida útil puedan realizarse de forma fácil y segura.
Además, la fiabilidad de los materiales instalados debe garantizar el funcionamiento adecuado de la instalación durante toda su vida útil.
