Calculadora de Sección de Cable por Amperaje (Corriente) y Potencia

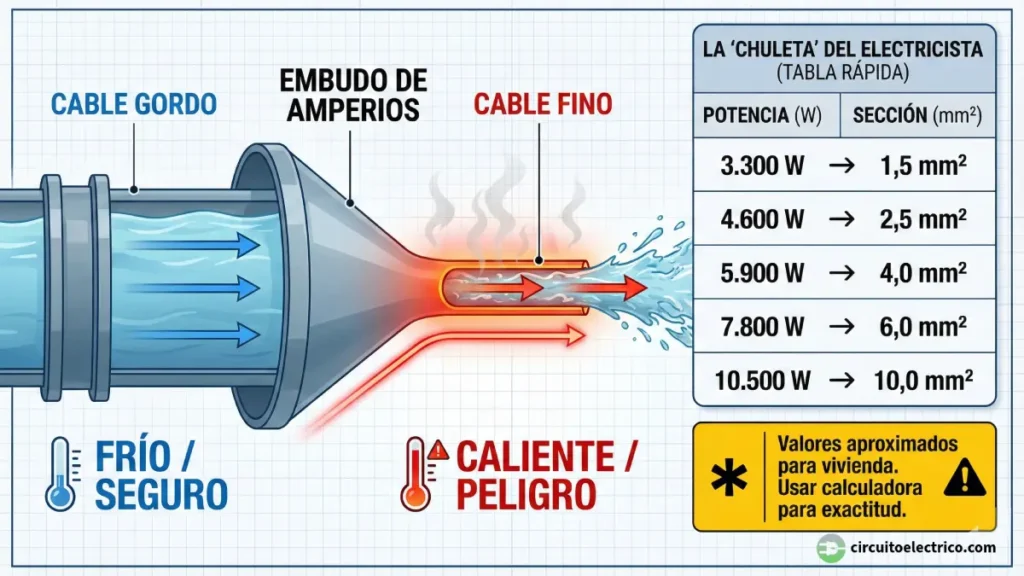

¿Sabes cuánta potencia vas a conectar pero no qué grosor de cable necesitas para evitar que se queme? Esta Calculadora de Sección por Corriente (Amperaje) aplica el criterio térmico de la norma ITC-BT-19.
Simplemente introduce la potencia (Vatios) o la intensidad (Amperios) y el voltaje de tu instalación (en corriente Continua, Monofásica o Trifásica). La herramienta determinará la sección mínima necesaria para que el aislamiento del conductor soporte el calor generado sin deteriorarse.
Los cálculos de esta calculadora de cables se realizan para garantizar que la intensidad admisible del cable (IZ) sea igual o superior a la corriente de la carga (I).
Para obtener la sección recomendable por amperaje y por caída de tensión, se debe utilizar esta calculadora de sección.
Contenidos
Funcionamiento de la Calculadora de Sección por Corriente
Esta calculadora de sección de cable por amperaje simplifica el complejo proceso de determinar la sección de cable necesaria en una instalación eléctrica. Su funcionamiento se basa en la ITC-BT-19 del REBT, específicamente para cables no enterrados en interiores con conductores de cobre o aluminio a 40ºC.
El usuario introduce datos clave como el tipo de corriente (continua, monofásica, trifásica), el voltaje, el material conductor (cobre/aluminio) y tipo de aislamiento (termoplástico 70ºC o termoestable 90ºC) del cable, su configuración (unipolar/multipolar) y el método de instalación (bajo tubo empotrado, directamente sobre pared, etc.).
Finalmente, se introduce la potencia o la intensidad de la carga. Si se proporciona la potencia, la calculadora la convierte a intensidad usando las fórmulas eléctricas correspondientes.
Con todos estos datos, la calculadora consulta internamente la tabla de la ITC-BT-19 para encontrar la intensidad máxima admisible (Iz) para cada sección de cable según las características seleccionadas. El objetivo es hallar la menor sección comercial cuya Iz sea igual o mayor que la intensidad requerida por la carga (I).
El resultado final es la sección comercial de cable en mm2 que garantiza una operación segura y eficiente, evitando sobrecalentamientos excesivos.
Tipo de Corriente y Tensión
El primer paso para calcular la sección de cables según amperaje es definir las características eléctricas de la línea:
● Corriente continua (DC)
● Corriente alterna (AC) monofásica
● Corriente alterna (AC) trifásica
Después, se muestra un campo de entrada con un valor de tensión por defecto para cada tipo de corriente (por ejemplo, 24V, 230V o 400V). Este valor es ajustable permitiendo introducir el valor adecuado de la tensión nominal de la línea.
Material del Cable
Se seleccionan los materiales del cable para asegurar una correcta conductividad y resistencia:
● Conductor: mediante un desplegable se elige entre:
– Cobre
– Aluminio
● Aislamiento: mediante otro desplegable se selecciona:
– Termoplástico a 70ºC: materiales como PVC o poliolefina termoplástica Z1.
– Termoestable a 90ºC: materiales como XLPE, EPR, poliolefina termoestable Z o goma de silicona.
Parámetros del Cable
Estos parámetros influyen directamente en la capacidad de disipación de calor del cable y, por tanto, en su sección. Hay 2 campos:
● Configuración del cable: se refiere a cómo están agrupados los conductores dentro de un mismo cable o cómo se utilizan en conjunto para formar una línea eléctrica. La disposición de varios conductores muy juntos (multipolares), disipa peor el calor que los cables instalados con cierta separación (unipolares), lo que afecta a su temperatura máxima admisible.
– Cable unipolar: un solo conductor aislado por cable. Se utilizan varios cables unipolares para formar una línea.
– Cable multipolar: varios conductores aislados agrupados dentro de una misma cubierta exterior.
● Método de instalación: describe la forma física en que el cable está dispuesto en la instalación. Varían considerablemente y tienen un impacto significativo en la temperatura máxima admisible del cable y, por ende, en la intensidad máxima que puede soportar. La ITC-BT-19 clasifica estos métodos en diferentes "tipos de instalación" (referidos con letras como A1, B1, C, etc.)
– Cables bajo tubo empotrado en obra o montaje superficial
– Cables bajo tubo empotrado en paredes térmicamente aislantes
– Cables directamente sobre pared o bandeja no perforada (continua)
– Cables al aire o sobre bandeja perforada
Datos del Receptor
Se introducen los datos de la carga. Se puede elegir entre introducir la potencia o la intensidad. De este modo, se puede calcular sección de cable según potencia o según amperaje. Si se introduce la potencia, el sistema calculará automáticamente la intensidad.
● Potencia: es un campo numérico para introducir la potencia de la carga, en W.
● Intensidad: si se selecciona este campo numérico se introduce la intensidad de la carga, en A.
● Factor de potencia o cos φ (adicional): si se ha seleccionado corriente alterna (monofásica o trifásica) y potencia, aparece este campo para poder introducir un valor entre 0 y 1 (valor de 1 por defecto). Es necesario para el cálculo de la intensidad de la corriente alterna. En corriente continua el valor de este factor es siempre de 1.
Resultados de la Calculadora de Sección por Corriente
Una vez introducidos todos los parámetros, la calculadora determinará la intensidad de la carga, si es necesario, y buscará la sección comercial más adecuada en la tabla de la ITC-BT-19.
Si se introduce potencia, el cálculo de la intensidad (I) es el siguiente:
– Para corriente continua:
– Para corriente alterna monofásica:
– Para corriente alterna trifásica:
Finalmente, la calculadora proporciona el resultado de la sección comercial de cable recomendada. Buscará en la tabla ITC-BT-19 la menor sección comercial (S) en mm2 cuya intensidad máxima admisible (IZ) sea igual o superior a la intensidad de corriente por la línea (I). Además, también muestra la corriente máxima admisible Iz de esa sección.
Es importante tener en cuenta que esta calculadora está diseñada para instalaciones estándar y, como tal, tiene un límite en las secciones de cable que puede calcular.
Si los parámetros introducidos (como una corriente excesivamente alta o una potencia muy elevada) resultan en la necesidad de una corriente máxima admisible Iz que supere los valores máximos de la tabla de la ITC-BT-19 para cables no enterrados en interiores con conductores de cobre o aluminio a 40ºC, la calculadora mostrará el mensaje: "¡Sección fuera de rango!".
¡Ojo! ¿Has Comprobado la Distancia?
Hay que tener en cuenta que esta calculadora se enfoca exclusivamente en la sección por corriente. Sin embargo, en cualquier cálculo de sección se debe verificar que la caída de tensión en la línea no supere los límites máximos de caída de tensión permitidos. Una sección adecuada por corriente no garantiza automáticamente una caída de tensión aceptable, especialmente en líneas largas.
⚠️ Este cálculo solo vale para distancias cortas. Para distancias largas se debe comprobar si la sección es adecuada, mediante la calculadora de caída de tensión.
Consideraciones Importantes de la Calculadora de Sección por Corriente
A continuación, se añaden puntos importantes a considerar sobre el cálculo de sección por corriente máxima admisible:
● Ámbito de aplicación: esta calculadora está diseñada para determinar la sección de cables según la ITC-BT-19, aplicable únicamente a conductores no enterrados en instalaciones interiores de cobre o aluminio a 40°C. Cualquier variación de estas condiciones (por ejemplo, cables enterrados, instalaciones exteriores, temperaturas diferentes, etc.) requerirá cálculos adicionales.
● Factores de corrección: la ITC-BT-19 contempla diversos factores de corrección (por temperatura ambiente diferente a 40ºC, por agrupación de circuitos, etc.) que afectan a la intensidad admisible del cable, pero la herramienta no los aplica. En tales casos, el usuario deberá modificar manualmente el valor de la corriente de carga (I) dividiéndola por el factor de corrección.
● Factores de corrección combinados: si un cable está sujeto a múltiples factores de ajuste (ejemplo: alta temperatura y agrupamiento con otros conductores), su impacto combinado se calcula multiplicando los factores individuales entre sí.
● Tipo de carga: se han de considerar las sobrecargas momentáneas que producen los motores ylas lámparas de descarga, ya que pueden requerir una sección mayor. Para líneas con motores o lámparas de descarga, la corriente inicial puede ser varias veces la nominal. El usuario deberá modificar manualmente el valor de la corriente de carga (I) multiplicándola por el coeficiente que indica el REBT.
● Sobreintensidades: la calculadora dimensiona el cable para condiciones normales, pero no evalúa su comportamiento ante fallos como sobrecargas o cortocircuitos.
● Métodos de instalación adicionales: la ITC-BT-19 cubre múltiples métodos de instalación (A1, B1, C, etc.), pero la calculadora solo incluye algunos. Para montajes específicos o complejos no contemplados en esta herramienta, es indispensable consultar directamente la ITC-BT-19 completa y las tablas del REBT para asegurar el correcto dimensionamiento del cable.
