Ejercicio 1: Corriente de cortocircuito sin datos de la red de BT

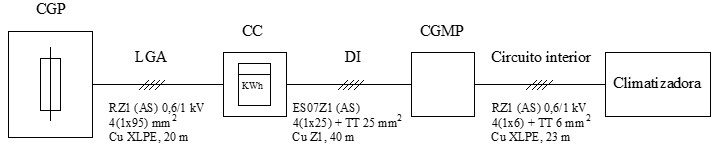

En la siguiente vivienda conocemos los datos de las líneas de alimentación desde la caja general de protección CGP. Calcular:
a) La corriente de cortocircuito máxima Iccmáx en el magnetotérmico de protección de la máquina climatizadora situada en el cuadro general de mando y protección CGMP.
b) La corriente de cortocircuito mínima Iccmín que se puede producir en la climatizadora.
a) Cálculo de la Iccmáx en el CGMP: en los bornes de salida del magnetotérmico del CGMP se considerará el cortocircuito tripolar, ρ a 20ºC y solo el conductor de una fase (ver impedancia de la corriente máxima de cortocircuito en líneas trifásicas).
● Resistencia LGA:
● Resistencia DI:
Ahora aplicamos la fórmula para calcular la corriente de cortocircuito que propone el método del anexo 3 de la guía técnica del REBT. En el cálculo se ha incluido solo la resistencia del conductor de una fase.
Por tanto, la corriente de cortocircuito máxima Iccmáx será de:
El poder de corte de un magnetotérmico suele ser de:
El poder de corte del IA deberá ser, como mínimo, de 6 kA (supera el mínimo de 4,5 kA prescrito para las viviendas).
b) Cálculo de la Iccmín en la climatizadora: se considerará siempre el cortocircuito monofásico, ρ a 70ºC o 90ºC (según el aislante) y el conductor de una fase y del neutro (ver impedancia para la corriente mínima de cortocircuito).
● Resistencia LGA:
● Resistencia DI:
● Resistencia Línea climatizadora:
Ahora aplicamos la fórmula para calcular la corriente de cortocircuito que propone el método del anexo 3 de la guía técnica del REBT. En el cálculo se ha incluido la resistencia del conductor de una fase y del neutro.

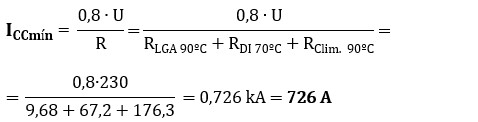

Por tanto, la corriente de cortocircuito mínima Iccmín será de:
