Instalación Eléctrica en Baños
La instalación eléctrica en baños requiere especial atención debido a la presencia de agua y alta humedad, que incrementan el riesgo de descargas eléctricas y cortocircuitos.
Para garantizar la seguridad y el correcto funcionamiento de la instalación, se debe cumplir con la ITC-BT-27 del REBT. Esta instrucción regula la instalación eléctrica en baños.
La normativa exige la instalación de un circuito independiente C5. Este circuito es exclusivo para alimentar las tomas de corriente de los baños, además de las bases auxiliares de la cocina.
Al realizar el cálculo de instalaciones en viviendas, es muy importante tener en cuenta los volúmenes establecidos por el REBT para los baños.
Estos volúmenes, definidos por las distancias desde la bañera o ducha, determinan los grados de protección IP que deben cumplir los materiales eléctricos y los tipos de mecanismos que pueden instalarse de forma segura en cada zona.
En la instalación eléctrica de un baño, se deben utilizar únicamente materiales y equipos eléctricos que cumplan con las normativas y certificaciones pertinentes. Esto asegurará que los componentes hayan sido probados y aprobados para su uso en entornos húmedos.
Contenidos
Volúmenes en los Baños
La normativa ITC-BT-27 del REBT establece 4 volúmenes específicos en los baños para garantizar la seguridad eléctrica. A continuación, se definen estos volúmenes prescindiendo del caso de una ducha sin plato, que es el menos usual en viviendas.
Volumen 0 en los Baños
● Delimitación: el volumen 0 comprende el interior de la bañera o ducha. Por tanto, la altura dependerá de la bañera o del plato de ducha (en el caso de duchas sin plato, el volumen 0 estaría delimitado por el suelo y por un plano horizontal situado a 0,05 m por encima del suelo).
● Equipos permitidos: solo se permiten equipos eléctricos de muy baja tensión de seguridad (MBTS), no superior a 12 V, con un nivel de protección mínimo IPX7, es decir, resistente a la inmersión. Los equipos deben cumplir con normativas específicas y estar debidamente homologados. No se permiten mecanismos.
Volumen 1 en los Baños
● Delimitación: se extiende a las siguientes dimensiones:
a) Altura: desde el volumen 0 hasta un plano horizontal situado a 2,25 metros por encima del suelo.
b) Área vertical: el plano vertical que rodea a la bañera o ducha, incluyendo el espacio por debajo de la misma siempre que este sea accesible sin necesidad de utilizar herramientas.
● Equipos permitidos: se permiten aparatos alimentados a MBTS no superior a 12 V de C.A., como calentadores de agua, bombas de ducha y equipo eléctrico para bañeras de hidromasaje protegidos con diferencial de valor no superior a los 30 mA. Deben tener un nivel de protección mínimo IPX4 (protección contra salpicaduras de agua).
● Prohibiciones: no se permiten mecanismos, excepto si son interruptores alimentados a MBTS no superior a 12 V de C.A. (con fuente de alimentación instalada como mínimo en volumen 3).
Volumen 2 en los Baños
● Delimitación: se extiende a las siguientes dimensiones:
a) Altura: desde el suelo hasta 2,25 metros de altura (si el techo excede los 2,25 m, el espacio entre el volumen 1 y el techo o hasta una altura de 3 m, se considera volumen 2).
b) Área vertical: desde el límite exterior del volumen 1 hasta un plano vertical paralelo situado a 0,6 metros de distancia.
● Equipos permitidos: se permiten calentadores de agua, bombas de ducha y equipo eléctrico para bañeras de hidromasaje que cumplan con su norma aplicable protegidos con diferencial de valor no superior a los 30 mA. Deben tener un nivel de protección mínimo IPX4 (protección contra salpicaduras de agua).
● Prohibiciones: no se permiten mecanismos, excepto si son interruptores o tomas de corriente alimentados a MBTS (con fuente de alimentación instalada como mínimo en volumen 3). La MBTS corresponde a un máximo de 50 V de C.A.
Volumen 3 en los Baños
● Delimitación: se extiende a las siguientes dimensiones:
a) Altura: desde el suelo hasta 2,25 metros de altura (si el techo excede los 2,25 m, el espacio entre el volumen 2 y el techo o hasta una altura de 3 m, se considera volumen 3).
b) Área vertical: desde el límite exterior del volumen 2 hasta un plano vertical paralelo situado a 2,4 metros de distancia.
● Equipos permitidos: se permiten aparatos y tomas de corriente que estén protegidos por un transformador de aislamiento, por MBTS (de 50 V de C.A.) o por un diferencial de valor no superior a los 30 mA. El grado de protección mínimo para el equipo eléctrico será IPX1.
Las cajas de conexión deberán instalarse fuera de los volúmenes 0, 1 y 2.

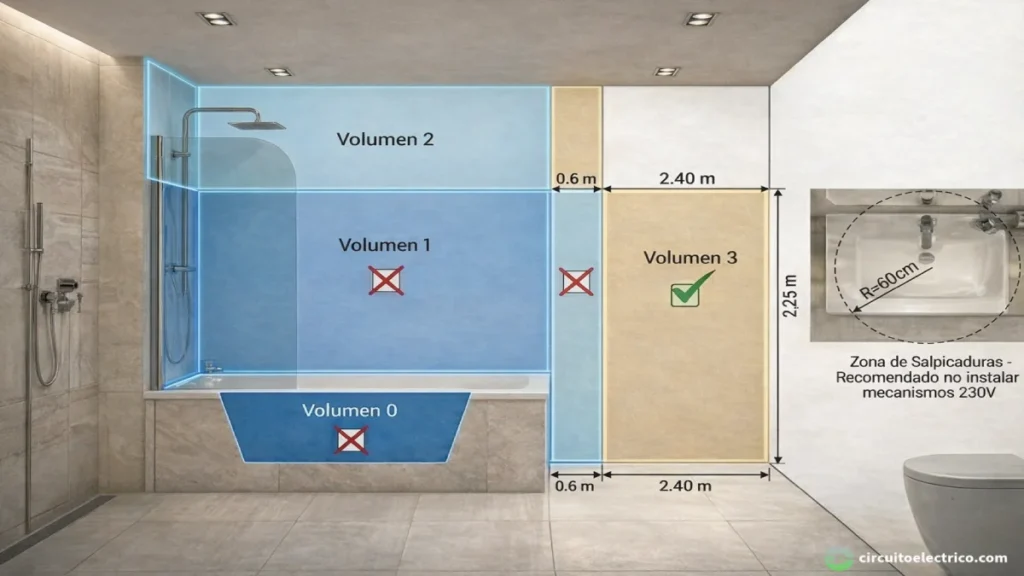

Aquí pueden verse unas figuras que aclaran los distintos volúmenes, tanto para bañeras como para duchas:
– BAÑERA:
– DUCHA:
La elección e instalación de materiales eléctricos que pueden instalarse dependerá del volumen. En cualquier caso, es necesario consultar la ITC-BT-27, en la que se indican todas las medidas de protección para garantizar la seguridad.
Conexión Equipotencial Local Suplementaria en Baños
El objetivo de la conexión equipotencial local suplementaria es garantizar la seguridad de las personas.
Se consigue minimizar el riesgo de descargas eléctricas a través de la equipotencialidad, es decir, la igualdad de potencial eléctrico entre diferentes partes metálicas conductoras.
La red equipotencial del baño conecta todas las partes metálicas conductoras de una instalación eléctrica. Esto se logra mediante la unión de todas estas partes a un mismo punto de tierra o a un sistema de conductores de protección PE.
Requisitos de la Conexión Equipotencial Local Suplementaria
La normativa específica para la instalación eléctrica en baños, se centra en unir todas las partes metálicas y conductoras accesibles y las partes conductoras externas dentro de los volúmenes 0, 1, 2 y 3.
● Unión del conductor de protección con equipos de Clase I: los equipos de clase I son aquellos que tienen un terminal de tierra para la protección de las partes metálicas conductoras accesibles. En los volúmenes 1, 2 y 3, se deben unir todas las partes metálicas accesibles de estos equipos al conductor de protección.
● Partes conductoras externas: se deben unir al conductor de protección las siguientes masas metálicas:
– Canalizaciones metálicas de servicios: son las tuberías metálicas de suministro y desagüe de agua, gas, calefacción centralizada y sistemas de aire acondicionado.
– Estructura metálica del edificio: son todas las partes metálicas accesibles de la estructura del edificio, con la excepción de los marcos metálicos de puertas y ventanas, a menos que estén conectados a la estructura metálica del edificio.
– Otras partes conductoras: cualquier otra parte metálica que pueda transferir tensiones debe conectarse al sistema equipotencial.
Conexión Equipotencial Local Suplementaria de Bañeras y Duchas Metálicas
Las bañeras y duchas metálicas son susceptibles de transferir tensiones, por lo que deben considerarse partes conductoras externas. No obstante, si están aisladas de la estructura del edificio y de otras partes metálicas no necesitan la unión equipotencial.
Es importante asegurarse de que estén correctamente aisladas de la estructura del edificio y de otras partes metálicas para evitar riesgos eléctricos. Según la normativa UNE 20.460-6-61, una bañera o ducha metálica puede considerarse aislada si la resistencia de aislamiento entre el área de los baños y la estructura del edificio es al menos de 100 kΩ.
El conductor de unión equipotencial conecta entre sí todas las masas metálicas eliminando las diferencias de voltaje. Así, se consigue que todas las masas metálicas, incluidas la bañera o la ducha metálica, estén conectadas eléctricamente a un mismo potencial.
El conductor de unión equipotencial principal estará conectado al borne principal de tierra del cuadro general de mando y protección. Desde ahí partirá para conectar todas las masas de los cuartos de baño.
Su sección no será inferior a la mitad de la sección del conductor de protección mayor de la instalación. No obstante, tendrá un mínimo de 2,5 mm² para cobre y 6 mm² para otro conductor.
Ubicación de las Tomas de Corriente en los Baños
En baños, las tomas de corriente comunes de 16A/230 V únicamente pueden instalarse en el volumen 3. De acuerdo a esta zona, y según la normativa, la distancia de los enchufes en el baño debe ser como mínimo a 60 cm del borde de la bañera o ducha.
Esta instalación siempre debe ir acompañada de un diferencial con un valor de sensibilidad no superior a 30 mA para garantizar la seguridad.
Si bien el REBT se centra principalmente en los volúmenes alrededor de bañeras y duchas, también es importante considerar las tomas de corriente ubicadas junto al lavabo.
Se recomienda mantener desde la toma de corriente de 16A/230 V a cierta distancia del borde del lavabo, aunque el REBT no prescribe una distancia mínima.
En cualquier caso, se aconseja que la altura de enchufes en baños esté entre 120 y 150 cm del suelo. De esta forma, se minimiza el riesgo de salpicaduras directas y se garantiza la seguridad en el uso de aparatos eléctricos en esta zona.
Los aparatos eléctricos utilizados en el baño, como secadores de pelo o planchas, deben tener doble aislamiento para mayor seguridad. Esto significa que el aparato tendrá una segunda capa de aislamiento adicional al aislamiento básico, reduciendo el riesgo de contacto indirecto (aparatos de clase II).
Circuito C5 para Baños
En el pasado, la instalación eléctrica en viviendas solía incluir únicamente el circuito C2 para tomas de corriente de uso general. Este circuito alimentaba todas las tomas de corriente de la vivienda, incluyendo también las tomas de corriente de los electrodomésticos de la cocina y los enchufes en baños.
Sin embargo, en el 2002, el REBT añadió el circuito C5 exclusivamente para las tomas de corriente de las zonas con riesgo de humedad. Así, se mejoró la protección y eficacia de todas las tomas de corriente de la vivienda.
La creación del circuito C5 para tomas de corriente de la instalación eléctrica en baños y en zonas húmedas de la cocina, responde a los siguientes motivos:
– Evitar sobrecargas: el uso simultáneo de varios electrodomésticos en la cocina y el baño, más otros aparatos y dispositivos en otras partes de la vivienda, podía sobrecargar fácilmente el circuito C2.
Al separar las tomas de las zonas húmedas en un circuito independiente C5 de las otras tomas de uso general C2, se reparte mejor la potencia y se reduce la probabilidad de sobrecargas.
– Evitar cortes en el circuito C2 por cortocircuitos en el C5: en las zonas de humedad es más probable que se produzcan cortocircuitos entre conductores activos que en las demás zonas.
Al ser el circuito C5 independiente del circuito C2 se evita que un cortocircuito en los electrodomésticos de las zonas del baño o la cocina corte el circuito de enchufes C2 de las otras zonas de la vivienda.
