Interruptores: Tipos, Funcionamiento y Guía Eléctrica

En toda instalación eléctrica, los interruptores son los dispositivos esenciales que gobiernan el flujo de electrones en los circuitos eléctricos.

Aunque a menudo se percibe como un mecanismo simple de "encendido y apagado", desde el punto de vista de la ingeniería y la física eléctrica, es un dispositivo complejo encargado de gestionar la transición de estados de energía de forma segura y eficiente.

Técnicamente, un interruptor es un dispositivo electromecánico de maniobra y control diseñado para establecer, soportar e interrumpir corrientes eléctricas en condiciones normales del circuito. Su función primordial es modificar la impedancia de una rama del circuito de manera drástica y casi instantánea:

● Estado cerrado (ON): el dispositivo ofrece una resistencia cercana a cero (R ≈ 0 Ω), permitiendo el flujo libre de la corriente y la continuidad del voltaje.

● Estado abierto (OFF): el dispositivo ofrece una resistencia que tiende al infinito (R → ∞), actuando como un aislante galvánico que detiene el flujo de electrones.

En los sistemas de instalación de las instalaciones interiores o receptoras, el interruptor estándar está diseñado para ser operado manualmente (o mediante actuadores en sistemas automatizados) bajo cargas nominales, no necesariamente para despejar fallas de cortocircuito, aunque debe ser capaz de soportar dichas corrientes durante un tiempo breve sin destruirse..

El Principio Básico de Seguridad: La Interrupción de Fase

Uno de los pilares fundamentales en la instalación de interruptores, y que a menudo es fuente de errores en instalaciones, es la posición del interruptor dentro del circuito.

Regla de Oro: el interruptor debe cortar siempre el conductor de Fase (L) y nunca el conductor Neutro (N).

¿Por qué es crítico cortar la Fase? Si analizamos un circuito monofásico estándar de 230 V (o 120 V según la región):

– Corte de la fase: al abrir el interruptor, el flujo de corriente se detiene y, lo más importante, el equipo receptor (por ejemplo, un portalámparas) queda desenergizado respecto a tierra. El potencial en el receptor pasa a ser 0 V. Es seguro manipularlo (por ejemplo, cambiar una bombilla).

– Corte del neutro (incorrecto): si el interruptor corta el neutro, el equipo deja de funcionar porque el circuito está abierto y no hay retorno de corriente. Sin embargo, la fase sigue llegando al equipo.

Peligro latente: aunque la luz esté apagada, el cableado interno del portalámparas mantiene un potencial de 230 V respecto a tierra. Si una persona toca el contacto al cambiar la bombilla, su cuerpo cerrará el circuito hacia tierra, provocando una descarga eléctrica grave.

En terminología técnica, al cable que va desde la salida del interruptor hasta el receptor se le denomina “fase controlada” o "retorno". Este cable solo tiene tensión cuando el interruptor está cerrado.

Clasificación de los Interruptores por Polos y Vías

Para un profesional de la electricidad o un ingeniero, un interruptor no se define simplemente por su apariencia externa, sino por su configuración interna de contactos. Esta clasificación es la base para diseñar diagramas de control y realizar cálculos de maniobra.

La nomenclatura internacional estandarizada se basa en 2 conceptos variables: Polos (Poles) y Vías o Tiros (Throws).

● Polo (P - Pole): indica el número de circuitos individuales completamente separados que el interruptor puede controlar simultáneamente. Un interruptor de "un polo" controla una sola línea (fase), mientras que uno de "2 polos" controla 2 líneas al mismo tiempo (ej. Fase y Neutro).

● Vía/Tiro (T - Throw): indica el número de posiciones de salida o caminos que la corriente puede tomar desde cada polo.

A continuación, desglosamos las configuraciones matriciales más importantes en electrotecnia.

Interruptores Unipolares

El interruptor unipolar o interruptor simple, también denominado SPST (Single Pole, Single Throw) es la configuración más básica. Consta de un solo polo de entrada y una sola vía de salida.

● Funcionamiento: es un dispositivo binario. Solo tiene 2 estados posibles: circuito abierto (impedancia ∞) o circuito cerrado (impedancia ≈ 0).

● Lógica de conexión: 1 Entrada  1 → 1 Salida.

● Aplicación típica: encendido y apagado de iluminación doméstica (interrumpiendo solo la fase) o alimentación de pequeñas cargas.

Conmutadores Simples

El conmutador simple o interruptor de 2 vías, también denominado SPDT (Single Pole, Double Throw) posee 1 polo de entrada (comúnmente llamado Común o C) y 2 vías de salida posibles (L1 y L2), pero nunca ambas conectadas simultáneamente.

● Funcionamiento: el mecanismo desvía la corriente del terminal común hacia la salida A o hacia la salida B. No tiene una posición "OFF" (apagado) intermedia en su versión estándar (aunque existen versiones On-Off-On).

● Lógica de conexión: 1 Entrada (COM) → Salida A o Salida B.

● Aplicación típica:

– Conmutada: controlar una luz desde 2 puntos diferentes (ej. extremos de un pasillo).

– Selección: seleccionar entre 2 fuentes de alimentación o 2 cargas diferentes (ej. Red eléctrica vs. Generador, aunque para esto se prefieren conmutadores de potencia).

Interruptores Bipolares

El interruptor bipolar o interruptor de corte omnipolar, también denominado DPST (Double Pole, Single Throw) consiste en 2 interruptores SPST (interruptores unipolares) accionados por un mismo actuador mecánico. Controla 2 circuitos independientes que se abren o cierran al unísono.

● Funcionamiento: permite el corte simultáneo de 2 conductores. En cuadros eléctricos y maquinaria, es vital para el aislamiento total. A diferencia del SPST que solo corta la Fase, el DPST corta Fase (L) y Neutro (N). Esto garantiza que el equipo quede totalmente aislado de la red, eliminando riesgos por retornos de neutro o inversiones de polaridad accidentales.

● Lógica de conexión: Entrada L → Salida L'  y Entrada N → Salida N'

● Aplicación típica: interruptores magnetotérmicos de vivienda, interruptores generales de electrodomésticos (termos, hornos, etc.) y seccionadores de seguridad.

Conmutadores Dobles

El conmutador doble, cruzamiento o inversor, también denominado DPDT (Double Pole, Double Throw) es la configuración más compleja de las básicas. Equivale a 2 interruptores SPDT (conmutadores simples) unidos mecánicamente. Tiene 6 terminales en total: 2 comunes de entrada y 4 de salida (2 para cada polo).

● Funcionamiento: cada uno de los 2 polos puede derivar su corriente a 2 caminos distintos de forma simultánea.

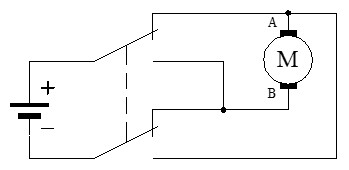

● Aplicación estrella: inversión de giro de motores CC. Mediante una conexión cruzada (puente H manual), el DPDT permite invertir la polaridad que llega a un motor de corriente continua:

– Posición 1: Polo A (+) y Polo B (-). El motor gira a la derecha.

– Posición 2: Polo A (-) y Polo B (+). El motor gira a la izquierda.

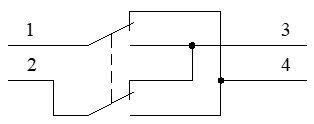

● Otra aplicación: en instalaciones domésticas, el interruptor de cruzamiento (4 vías) es una variación interna de este concepto, usado para controlar luces desde 3 o más puntos (intercalado entre 2 conmutadores simples o SPDT).

En el interruptor de cruzamiento se observa que, en la posición de reposo, se unen los conductores 1-4 y 2-3 (conductores cruzados), mientras que en la otra posición, se unen los conductores 1-3 y 2-4 (conductores no cruzados).

Lógica de Contactos: NC y NO

Para entender los diagramas de automatización y control industrial, es imperativo distinguir el "estado de reposo" del interruptor. El estado de reposo es cuando el interruptor no está siendo actuado (sin presión, sin campo magnético, sin energía).

● Tipo: normalmente abierto (NA)

– Definición: en estado de reposo, los contactos están separados. No pasa corriente.

– Acción: al pulsar o accionar el interruptor, los contactos se unen y cierran el circuito.

– Uso: pulsadores de timbre, botones de "Start" (arranque) en maquinaria, teclas de teclados, etc.

● NC (Normally Closed): normalmente cerrado (NC)

– Definición: en estado de reposo, los contactos están unidos por defecto. La corriente fluye libremente.

– Acción: al pulsar o accionar el interruptor, los contactos se separan y abren el circuito, deteniendo el flujo.

– Uso Crítico en Seguridad: los pulsadores de parada de emergencia (setas) son siempre NC.

¿Por qué? Si el cable del pulsador se rompe o se desconecta por accidente, el circuito se abre y la máquina se detiene (seguridad positiva). Si usáramos un NO para parar una máquina y el cable estuviera roto, al pulsar el botón la máquina no se detendría, provocando un accidente.

Tipos de Interruptores en Instalaciones Domésticas

Cuando nos enfrentamos a la instalación eléctrica de una vivienda, la elección del mecanismo no es solo una cuestión estética. La funcionalidad define qué dispositivo debemos comprar. En el ámbito doméstico, la mayoría de los mecanismos operan a 230 V AC (o 110-120 V según la región) y soportan intensidades nominales estándar de 10 A (para iluminación) o 16 A (para tomas de corriente comandadas).

A continuación, detallamos la jerarquía de control de iluminación, desde lo más simple a lo complejo.

Interruptores Simples (Unipolares)

Es el mecanismo más básico. Su función es binaria: abrir o cerrar el circuito permanentemente hasta nueva orden.

● Función: controlar un punto de luz (o grupo de luces) desde un solo lugar.

● Mecanismo interno: SPST. Tiene 2 bornes de conexión (1 entrada, 1 salida).

● Uso habitual: baños pequeños, cocinas, despensas o habitaciones con una sola entrada.

El conexionado del interruptor o punto de luz simple es el siguiente:

– Terminal de entrada: recibe la Fase (L) directa de la caja de derivación.

– Terminal de salida: sale el cable de "retorno" hacia la lámpara.

Nota: el Neutro va directo a la lámpara, no pasa por el interruptor.

Conmutadores (Interruptores de 3 Vías / 3-way)

Aquí surge la confusión más común en el bricolaje. Físicamente, por fuera, es idéntico al interruptor simple, pero su mecánica interna es distinta. Un conmutador no rompe el circuito, lo desvía. La apariencia exterior es idéntica a la de un interruptor simple.

● Función: controlar un punto de luz desde 2 lugares distintos.

● Mecanismo interno: SPDT. Tiene 3 bornes de conexión (1 común C, 2 salidas viajeras L1 y L2).

● Uso habitual: pasillos (uno al principio y otro al final), dormitorios (uno en la puerta y otro en el cabecero) o salones con dos accesos.

Para que el sistema funcione, es obligatorio instalar 2 conmutadores (nunca uno solo). El esquema eléctrico del punto de luz conmutado, conocido como "montaje en puente" o "de vaivén", sigue esta lógica:

1. La Fase (L) entra al terminal común del primer conmutador.
2. De las 2 salidas del conmutador, salen 2 cables paralelos (llamados "puentes" o "viajeros") que van directamente a las 2 salidas del segundo conmutador.
3. Del terminal común del conmutador sale el cable de retorno hacia la lámpara.

Importante: si se intenta instalar un interruptor simple en lugar de un conmutador en un sistema de 2 puntos, el circuito nunca funcionará correctamente (la luz se quedará fija o no encenderá).

Interruptores de Cruzamiento (4 Vías / 4-way)

El cruzamiento es el elemento clave para expandir el control. Es un mecanismo "de paso" o intermedio. La apariencia exterior es idéntica a la de un interruptor simple o la de un conmutador.

● Función: controlar un punto de luz desde 3 o más lugares.

● Mecanismo interno: DPDT modificado internamente para invertir la polaridad de los "puentes". Tiene 4 bornes de conexión (2 de entrada, L1 y L2, que vienen de un conmutador y 2 de salida, L3 y L4, que van al siguiente).

● Uso habitual: dormitorios de matrimonio (uno en la puerta, uno a cada lado de la cama), pasillos muy largos en forma de L o U.

Un cruzamiento siempre se instala entre 2 conmutadores. Nunca puede ir en los extremos del circuito (donde están la fase y el retorno a lámpara). El esquema eléctrico del conmutador de cruce sigue esta lógica:

– Para 3 puntos de control: Conmutador + Cruzamiento + Conmutador.

– Para 4 puntos de control: Conmutador + Cruzamiento + Cruzamiento + Conmutador.

Pulsadores: El Control Momentáneo

A diferencia de los interruptores o conmutadores, que son biestables (se quedan fijos en la posición ON o OFF), el pulsador es monoestable.

● Diferencia mecánica: incorpora un muelle de retorno. El circuito eléctrico solo permanece cerrado (o abierto, si es NC) mientras el usuario ejerce presión física sobre la tecla. Al soltar, vuelve a reposo.

● Aplicaciones típicas:

– Timbres: cierre directo del circuito acústico que hace sonar el timbre.

– Automáticos de escalera (minuteros): en comunidades de vecinos, no se usan conmutadores (sería un cableado caótico para 5 pisos). Se usan pulsadores en paralelo (solo 2 hilos para todo el edificio) para activar el automático de escalera. El pulsador envía un "pulso" eléctrico a un temporizador en el cuadro eléctrico, que es el que enciende la luz y cuenta el tiempo.

– Telerruptores: los telerruptores son relés de impulsos que cambian de estado con cada pulsación. Permiten encender luces desde infinitos puntos usando solo 2 cables finos.

Reguladores (Dimmers)

Son dispositivos electrónicos que sustituyen al interruptor tradicional para permitir variar la intensidad luminosa.

● Principio técnico (variación de fase): los dimmers modernos no usan resistencias variables (reostatos) porque disiparían mucho calor y desperdiciarían energía. Utilizan semiconductores de potencia (TRIACs o Tiristores) para "recortar" la onda senoidal de la corriente alterna.

Al eliminar parte de la onda de voltaje (ya sea al inicio o al final del ciclo), reducen la potencia media entregada (P_AVG) a la bombilla sin desperdiciar energía significativa en calor.

● Tipos de regulación (compatibilidad LED):

– Leading edge (corte al inicio de fase): para cargas resistivas (incandescentes o halógenas). Suelen generar ruido o parpadeo con LEDs.

– Trailing edge (corte al final de fase): más complejos, diseñados para cargas capacitivas e inductivas. Son los ideales para bombillas LED regulables, ya que evitan el flickering (parpadeo) y el zumbido.

Nota: al comprar un dimmer para casa, es vital verificar que la bombilla sea "dimmable" (regulable) y que el dimmer sea compatible con la tecnología LED.

Montaje de Interruptores

Más allá de la función eléctrica, el interruptor debe adaptarse a la arquitectura de la pared. La elección del montaje determina la estética final y, sobre todo, la complejidad de la obra civil (albañilería) necesaria.

Montaje Empotrado (Flush Mounted)

Es el estándar absoluto en viviendas modernas y oficinas desde mediados del siglo XX. El mecanismo eléctrico queda oculto dentro de la pared. Solo es visible el marco embellecedor y la tecla.

Requiere la instalación previa de una caja de mecanismos o caja universal:

● En pared de ladrillo / mampostería (obra): las cajas universales son CUADRADAS. Son cubos de plástico (generalmente negro) de unos 65 x 65 mm. Se reciben con yeso. Al ser cuadradas, se bloquean mejor dentro del hueco y no giran una vez seca la pasta. Se pueden enlazar unas con otras (tienen pestañas laterales) para crear conjuntos de 2, 3 o 4 elementos.

● En pared hueca / pladur (cartón yeso): aquí las cajas son REDONDAS. Son cilindros de unos 65-68 mm de diámetro. En el pladur se usan estas cajas porque no se hacen agujeros cuadrados picando; se usa un taladro con una corona circular. La caja entra justa en el agujero redondo y se sujeta con unas "garras" o pestañas metálicas que se abren por detrás del panel al apretar los tornillos.

Lo que hace que ambas cajas sean "universales" no es su forma exterior, sino la distancia entre los tornillos de fijación. En ambas cajas, los tornillos donde se agarra el interruptor metálico están separados exactamente 60 mm. Por eso, el mismo interruptor sirve tanto para la caja cuadrada como para la redonda.

Las ventajas del montaje empotrado son:

– Estética: acabado limpio, minimalista y plano (apenas sobresale 1 cm de la pared).

– Modularidad:permite agrupar varios mecanismos juntos (ej. 3 interruptores y 1 enchufe) bajo un mismo marco embellecedor múltiple.

Montaje en Superficie (Surface Mounted)

El mecanismo se instala sobre la pared, sin necesidad de hacer huecos.

Los usos comunes son:

– Reformas sin obra: ideal para añadir puntos de luz en paredes de hormigón, piedra o ladrillo visto donde picar es muy difícil.

– Estilo industrial / retro: muy demandado actualmente en interiorismo. Se utilizan interruptores de estilo antiguo (tipo beaker o rotativos) de porcelana, madera o baquelita, con cableado visto mediante tubos de acero o trenzado textil.

– Garajes y trasteros: se busca rapidez de instalación y robustez, no estética.

Para su instalación se atornilla directamente al paramento. El cableado suele llegar mediante canaleta plástica o tubo rígido visto.

Interruptores de Exterior y Estancos

Son una variante del montaje en superficie (aunque existen versiones empotrables) diseñados para soportar condiciones hostiles. La caja es estanca y el mecanismo va alojado dentro con juntas de goma (membranas) en la entrada de cables y en la unión de la carcasa.

Estos interruptores se suelen instalar en zonas exteriores, como terrazas o jardines. Por ello, cuentan con un grado de protección que los hace estancos, garantizando su resistencia al agua y al polvo. Además, suelen disponer de protección ultravioleta.

● Grado de Protección IP: según dónde se vaya a poner el interruptor será necesario un grado de protección diferente. No es lo mismo un porche techado que una columna en medio del jardín. Suelen ser:

– IP44 (salpicaduras): mínimo aceptable para exteriores bajo techo (un balcón o terraza cubierta). Protege contra lluvia lateral o salpicaduras, pero no chorros directos.

– IP54 / IP55 (chorros de agua): el estándar para fachadas y jardines. Soportan lluvia fuerte y limpieza con manguera (sin presión excesiva).

– IP65 / IP66 (estanqueidad total): necesarios si van a estar muy expuestos o cerca de zonas de riego a presión.

Muchos no tienen teclas basculantes rígidas, sino que la tecla está recubierta por una membrana flexible transparente para que el agua no entre al pulsar.

● Protección UV: un interruptor puede ser estanco (que no le entra agua), pero si el plástico no es resistente a los rayos ultravioleta (UV), el sol lo "quemará" (se pondrá amarillo y quebradizo) en un par de años, perdiendo la estanqueidad.

Interruptores en Carril DIN (Modulares)

Estos interruptores no están en el recinto, sino dentro del cuadro eléctrico. Se utilizan para controlar circuitos completos desde el cuadro o como mando manual asociado a un contactor.

Tienen el mismo ancho que un magnetotérmico estándar (módulos de 17,5 mm) y se anclan al riel metálico del cuadro.

Lo más habitual es encontrarlo en formato de palanca (maneta), muy similar a un interruptor automático convencional, aunque el formato de botón (pulsador) tiene usos muy específicos.

● Interruptor de palanca: visualmente es casi idéntico a un magnetotérmico (PIA). Tiene una palanca abatible. Es biestable (se queda fijo arriba o abajo). Se utiliza para apagar o encender manualmente un circuito completo, como la iluminación del jardín, la bomba de piscina, etc.

● Interruptor de botón: tiene un botón físico en el frontal, en forma redonda o cuadrada, y usualmente en color verde o rojo. Suele ser monoestable (tiene un muelle de retorno). Solo actúa mientras se presiona. Se utiliza para enviar "órdenes" (no para cortar la potencia directamente), como enviar señal de encendido a un telerruptor o a un automático de escalera (minutero) desde el propio cuadro para hacer pruebas.

Interruptores de Potencia y Protección (Cuadro Eléctrico)

Abandonamos el ámbito del control de iluminación para entrar en el "cerebro" de la instalación: el cuadro eléctrico. Aquí, los dispositivos no están diseñados para encender una bombilla por comodidad, sino para actuar automáticamente ante fallos que podrían provocar incendios, destrucción de equipos o electrocución.

Estos dispositivos se rigen por normativas estrictas (como el REBT en España o la NEC en América) y su correcta selección depende de cálculos técnicos previos.

Interruptor Magnetotérmico (PIA)

El magnetotérmico, conocido técnicamente como Pequeño Interruptor Automático (PIA) o Circuit Breaker, es el encargado de proteger el cableado de la instalación.

Su nombre "Magneto-Térmico" revela su doble mecanismo de acción, diseñado para 2 tipos de fallos distintos:

● Protección térmica (sobrecargas):

– El fenómeno: ocurre cuando conectamos demasiados aparatos y la corriente (I) supera ligeramente la intensidad nominal o calibre (In) del interruptor durante un tiempo prolongado.

– El mecanismo: una lámina bimetálica interna se calienta por el paso de la corriente (Efecto Joule). Al tener coeficientes de dilatación distintos, los metales se curvan hasta disparar el mecanismo de apertura. Es un disparo lento (segundos o minutos).

● Protección magnética (cortocircuitos):

– El fenómeno: unión directa de Fase y Neutro (o 2 Fases). La corriente tiende a infinito instantáneamente (Icc).

– El mecanismo: una bobina (solenoide) genera un campo magnético violento al recibir ese pico de corriente, atrayendo un núcleo móvil que dispara la apertura de forma instantánea (milisegundos) para evitar que los cables se fundan.

Las curvas de disparo (B, C, D): no todos los circuitos son iguales. Un motor eléctrico pide mucha corriente al arrancar (pico de arranque) sin ser un cortocircuito, mientras que un circuito electrónico no. Para diferenciar esto, existen las curvas de disparo magnético, que definen a cuántas veces la intensidad nominal (In) saltará la protección magnética (curvas B, C y D).

Interruptor Diferencial (ID)

Mientras el PIA protege los cables ("cosas"), el interruptor diferencial protege a las personas.

● Principio de funcionamiento: se basa en las Leyes de Kirchhoff. El ID mide constantemente la corriente que entra por la Fase y la que sale por el Neutro. En un circuito sano, la suma debe ser cero (I_entrada = I_salida).

● La fuga a tierra: si una persona toca un cable pelado, parte de la corriente atraviesa su cuerpo hacia el suelo. El ID detecta que "falta" corriente en el retorno (I_entrada ≠ I_salida) y dispara el corte.

● Sensibilidad del diferencial (I_Δn): es el valor de fuga a partir del cual el dispositivo garantiza el disparo. Aunque existen varios valores normalizados de sensibilidad, e incluso diferenciales con sensibilidad ajustable, los valores más usados son los siguientes:

– 30 mA (alta sensibilidad): obligatorio en viviendas. El cuerpo humano puede sufrir fibrilación ventricular irreversible con corrientes superiores a 30-50 mA. Un diferencial de 30 mA corta el suministro antes de que la descarga sea letal.

– 300 mA (baja sensibilidad): uso industrial o para protección contra incendios. No protege la vida humana en contacto directo. Se utiliza para proteger maquinaria donde existen fugas naturales pequeñas que harían saltar constantemente uno de 30 mA, o como interruptor general selectivo aguas arriba.

Interruptor de Control de Potencia (ICP)

Su función no es de seguridad física, sino comercial y regulatoria.

● Función: limitar el consumo de la instalación a la potencia contratada con la compañía eléctrica. Si se contrata 3,45 kW y se enciende el horno, la lavadora y el aire acondicionado a la vez, el ICP saltará.

● Evolución tecnológica:

– Antiguamente: era un dispositivo físico separado, similar a un PIA, instalado en una caja precintada.

– Actualmente: en la mayoría de países con redes modernas, el ICP está integrado en el contador digital inteligente de la compañía, eliminando la necesidad del dispositivo físico en el cuadro interior.

Seccionadores

Esta distinción entre seccionadores e interruptores es vital para la seguridad en mantenimiento y maniobras de alta potencia.

● Interrumpir (switching): capacidad de abrir un circuito bajo carga (mientras pasa corriente). Un interruptor magnetotérmico o un interruptor de luz interrumpen. Están diseñados con cámaras apagachispas para extinguir el arco eléctrico que se forma al separar los contactos con carga.

● Seccionar (isolating): capacidad de garantizar un aislamiento físico y visible (o indicado mecánicamente de forma fiable) entre la fuente de energía y la carga.

⚠️Peligro: un seccionador puro NO puede abrirse con carga. Si se abre un seccionador mientras pasa mucha corriente, el arco eléctrico no se extinguirá, pudiendo ionizar el aire, crear una explosión ("flashover") y quemar al operario.

El seccionador se usa para asegurar que una máquina está totalmente desconectada antes de meter las manos para repararla (Reglas de Oro de la electricidad).

Nota: en cuadros domésticos, el Interruptor General Automático (IGA) suele ser un dispositivo híbrido: es un interruptor-seccionador. Puede cortar con carga y garantiza el aislamiento para mantenimiento.

Interruptores Industriales y Especiales

En el entorno industrial, el interruptor deja de ser un simple mecanismo para encender luces y se convierte en una pieza clave para la automatización, la lógica de control y la gestión de grandes potencias. Aquí, la robustez mecánica, la velocidad de maniobra y la capacidad de integración con sistemas de control (como PLCs) son prioritarios.

Finales de Carrera (Limit Switches)

También conocidos como interruptores de posición o sensores de contacto, son el puente entre el mundo mecánico y el eléctrico.

● Definición: son sensores electromecánicos que detectan la presencia, el paso, o el fin de recorrido de un objeto físico mediante contacto directo.

● Funcionamiento: constan de 3 partes:

– Cabezal/Actuador: la parte que entra en contacto físico (palanca con roldana, varilla, pistón, muelle, etc.).

– Cuerpo: protege el mecanismo interno (IP65/IP67 habitualmente).

– Bloque de contactos: al moverse el actuador, abre (NC) o cierra (NO) mecánicamente los contactos eléctricos.

● Aplicaciones principales:

– Seguridad: en puertas de máquinas (si la puerta se abre, el final de carrera corta la alimentación para evitar accidentes).

– Ascensores: detectan en qué piso está la cabina y evitan que se estrelle contra el techo o el suelo (límites extremos).

– Automatización: cintas transportadoras para contar objetos o detener el motor cuando la pieza llega a su destino.

Interruptores Rotativos y de Levas

Estos dispositivos destacan por su versatilidad. A diferencia de un interruptor basculante simple, un interruptor de levas puede gestionar múltiples circuitos simultáneamente con una sola maneta giratoria.

● Principio de las levas: en el eje central del interruptor hay una serie de discos con muescas o protuberancias (levas). Al girar el eje, estas levas empujan o liberan contactos independientes apilados en "pisos" o etapas.

● Configuraciones habituales:

– Selector maniobra (Hand-Off-Auto): permite elegir si una bomba o motor funciona en modo Manual, Automático (gobernado por sensores/relojes) o Parada (Off).

– Selectores de Fase (voltímetro/amperímetro): en cuadros industriales trifásicos, permiten usar un solo instrumento de medida para monitorizar:

• Fase-Fase (L1-L2, L2-L3, L3-L1).
• Fase-Neutro (L1-N, etc.).

– Inversores y arrancadores: antiguamente se usaban para el arranque Estrella-Triángulo manual de motores, aunque hoy día se prefieren sistemas automáticos.

Contactores: El "Interruptor" a Distancia

Es esencial entender la diferencia: un contactor NO es un interruptor manual. El contactor es un interruptor accionado electromagnéticamente. Es el componente rey de la automatización industrial.

● Diferencia fundamental con el interruptor:

– El interruptor se acciona con la fuerza de la mano humana.

– El contactor se acciona mediante una bobina.

● Estructura dividida:

– Circuito de potencia (contactos principales): diseñados para soportar altos voltajes (400 V, 690 V) y grandes corrientes (desde 9 A hasta miles de Amperios). Son los que alimentan al motor.

– Circuito de mando (bobina y auxiliares): la bobina (terminales A1-A2) funciona con poca corriente y voltaje (ej. 24 V DC o 230 V AC). Al excitar la bobina, un electroimán cierra los contactos de potencia.

● ¿Por qué usar contactores?

– Seguridad: el operario pulsa un botón a 24 V (seguro), y el contactor maneja los 400 V letales en un armario cerrado lejos del operario.

– Automatización: un PLC o un sensor puede "encender" un motor sin intervención humana.

– Vida útil: preparados para millones de ciclos de apertura/cierre (Categorías AC-3, AC-4).

Interruptor Centrifugo

Este es un dispositivo "de nicho", exclusivo de los motores eléctricos monofásicos de inducción (fase partida).

● El problema físico: un motor monofásico no tiene par de arranque por sí solo (el campo magnético es pulsante, no rotativo). Necesita un "bobinado de arranque" auxiliar (a veces con un condensador) para crear un desfase y empezar a girar.

● La función del interruptor: una vez que el motor arranca, el bobinado auxiliar ya no es necesario (y si se deja conectado, se quema). El interruptor centrífugo desconecta este bobinado automáticamente.

● Mecanismo: está montado en el eje del motor. Tiene unos contrapesos sujetos por muelles.

– Reposo (motor parado): los muelles mantienen los contactos cerrados (bobina de arranque conectada).

– Giro (motor en marcha): cuando el motor alcanza aproximadamente el 75% de su velocidad nominal, la fuerza centrífuga vence a los muelles, los contrapesos se abren hacia afuera y desconectan físicamente el contacto eléctrico.

● Falla común: si se escucha un motor zumbar pero no girar, a menudo es porque este interruptor se ha quedado abierto o sucio ("pegado"), impidiendo que actúe el arranque.

Interruptores Inteligentes (Smart Switches)

La evolución natural del mecanismo eléctrico ha desembocado en el "Smart Switch". Ya no hablamos solo de un dispositivo de maniobra mecánica, sino de un nodo electrónico de comunicación.

A diferencia del interruptor tradicional que solo tiene 2 estados físicos, el interruptor inteligente mantiene una alimentación constante para procesar lógica, recibir comandos inalámbricos y reportar su estado (feedback) en tiempo real.

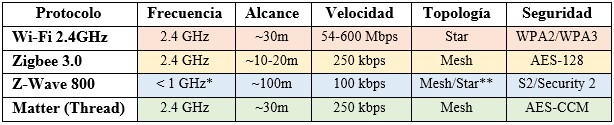

Protocolos de Comunicación

Para que un interruptor sea "inteligente", debe hablar un idioma. La elección del protocolo define la estabilidad, el alcance y el consumo energético de la instalación.

● WiFi (2.4 GHz)

– Ventaja: no requiere hardware adicional (Hub). Se conecta directamente al Router de la vivienda. Económico y accesible (ej. Tuya/Smart Life).

– Desventaja técnica: alta latencia y alto consumo energético. Saturación de la red: si se instalan 40 interruptores WiFi, es probable que se colapse la tabla de asignación de IPs de un router doméstico estándar, provocando inestabilidad.

● Zigbee (3.0)

– El estándar de la industria: utiliza una topología de Red en Malla (Mesh).

– Funcionamiento: cada interruptor alimentado actúa como un repetidor de señal. Si el interruptor A no llega al Hub, pasa la señal al interruptor B, y este al Hub.

– Requisito: necesita una pasarela (Bridge/Hub) que traduzca Zigbee a Ethernet/WiFi.

– Ventaja: consumo ínfimo, respuesta instantánea y no satura el WiFi.

● Z-Wave 800

– Similar a Zigbee pero opera en frecuencias sub-GHz (868 MHz en Europa). Esto le permite atravesar paredes gruesas de hormigón mucho mejor que el WiFi o Zigbee (2.4 GHz). Es un protocolo cerrado (propietario) y más costoso, pero extremadamente fiable.

● Matter (y Thread)

– El futuro unificado: Matter no es una radiofrecuencia, es un lenguaje común impulsado por Apple, Google, Amazon y la CSA.

– Permite que un interruptor funcione nativamente en Apple HomeKit, Google Home y Alexa simultáneamente sin configuraciones complejas. Utiliza Thread, un protocolo mesh de baja latencia y autocuración.

Interruptor Inteligente Con Neutro y Sin Neutro

El gran reto técnico es la instalación del interruptor con Neutro o Sin Neutro. Esta es la duda técnica número uno en domótica y la causa de la mayoría de devoluciones de productos.

● El problema físico: un interruptor inteligente es, en esencia, un pequeño ordenador. Para funcionar, necesita energía eléctrica (230 V). Para tener energía, se necesitas una diferencia de potencial: Fase (L) + Neutro (N).

● Instalación tradicional: en la caja del interruptor de pared, habitualmente solo llega la Fase. El Neutro pasa directo por la caja de registro hacia la lámpara. Por tanto, no hay forma de alimentar la electrónica del interruptor.

Interruptor Inteligente Con Neutro (3 Hilos)

Requiere recablear la casa para pasar el neutro por todas las cajas con interruptores. Generalmente se baja un cable de neutro desde la caja de registro hasta el interruptor.

Con esta alimentación la estabilidad es del 100%. El dispositivo tiene alimentación limpia e independiente de la carga (bombilla). Actúa como un repetidor de señal robusto.

¿Por qué se llama de 3 hilos? En el contexto de los interruptores inteligentes, cuando decimos "3 hilos", nos referimos a los tres conductores activos necesarios para que el sistema funcione electrónicamente y controle la luz.

– Fase de Entrada (L - Line): es el cable que trae la corriente desde el cuadro eléctrico (color negro, marrón o gris). Alimenta al interruptor.

– Neutro (N - Neutral): es el cable que falta en los interruptores tradicionales. Es necesario traerlo desde la caja de registro para cerrar el circuito interno del chip WiFi/Zigbee del interruptor. Sin este cable, la "pequeña computadora" que lleva dentro el interruptor no enciende (color azul).

– Retorno o vuelta de lámpara (L_out/ L₁): es el cable que sale del interruptor y va hacia la bombilla para llevarle la fase cuando se activa el relé.

Interruptor Inteligente Sin Neutro (2 Hilos)

En un interruptor "Sin Neutro" (2 hilos), el circuito es así:

Fase (Cuadro) → Interruptor inteligente → Cable de retorno → Bombilla → Neutro (Techo).

El interruptor no toca el Neutro directamente, pero está conectado a él a través de la bombilla.

● El truco de la "resistencia": para alimentar la pequeña electrónica (el chip WiFi) del interruptor, se necesita muy poca corriente (apenas unos microamperios).

– La bombilla es un conductor: la electrónica de entrada de un LED o el filamento de una bombilla tiene una resistencia eléctrica baja comparada con la del chip del interruptor.

– El "robo" de energía: cuando la luz está apagada, el interruptor inteligente no se abre del todo (no corta el cable al 100% como uno mecánico). Deja pasar un "hilo" de corriente imperceptible:

1. Esa corriente entra por la Fase.
2. Alimenta el chip del interruptor.
3. Sale por el cable de retorno.
4. Atraviesa la bombilla (sin encenderla, porque es muy poca energía).
5. Llega al Neutro del techo.

De esta forma el circuito se ha cerrado. El interruptor ha conseguido sus 230 V (o casi) porque la bombilla actúa simplemente como un puente hacia el neutro.

● Efecto Ghosting o Flickering: con bombillas incandescentes antiguas no pasaba nada, pero con LEDs modernos, esa pequeña corriente residual es suficiente para cargar los condensadores internos del driver del LED.

Cuando se cargan, el LED intenta encenderse, descarga la energía (destello) y se apaga. Esto crea un parpadeo molesto o un brillo fantasmal con la luz apagada.

La solución es el bypass/capacitor. Se debe instalar un condensador (bypass) en paralelo a la bombilla (entre L y N del portalámparas). Este componente "absorbe" esa corriente residual para que no afecte al LED, permitiendo que el interruptor se alimente sin encender la luz.

Relés Inteligentes (Micromódulos): Shelly y Sonoff

Frente a la opción de cambiar el interruptor de pared completo (que a menudo implica paneles de cristal táctil que rompen la estética clásica), los técnicos prefieren los micromódulos.

● Concepto: son pastillas electrónicas compactas que se esconden dentro de la caja de mecanismo, detrás del interruptor original de plástico.

● Marcas referentes:

– Shelly (Europa): famosos por su tamaño diminuto, gran soporte de firmware, medición de consumo eléctrico y seguridad (protección sobrecalentamiento). Funcionan mayoritariamente por WiFi.

– Sonoff (China): la opción económica. Tienen versiones ZBMINI (Zigbee) muy populares.

● Entradas de interruptor (SW/S1/S2): estos relés tienen bornes para conectar el interruptor físico de pared. Esto permite mantener la funcionalidad manual: si se cae el WiFi, puedes seguir encendiendo la luz con la tecla de toda la vida.

● Configuración del tipo de botón: permiten configurar por software si el mecanismo físico es un interruptor (basculante) o un pulsador (retorno por muelle), adaptándose a cualquier instalación existente.

Selección y Cálculo de Interruptores

Seleccionar un interruptor no es una decisión basada únicamente en la estética o el precio. Desde el punto de vista de la ingeniería eléctrica, un interruptor es un componente crítico que debe dimensionarse para soportar las condiciones de estrés térmico, dieléctrico y dinámico del circuito.

Para interpretar correctamente una hoja de datos (datasheet) o la placa de características de un dispositivo, debemos dominar los siguientes parámetros:

Tensión Nominal y Tensión de Aislamiento de un Interruptor

Aunque coloquialmente hablamos de "voltaje", técnicamente distinguimos 2 conceptos que definen la robustez del dieléctrico (el material aislante):

● Tensión nominal (U_n): es el voltaje de empleo al que el interruptor va a trabajar normalmente (ej. 230 V o 400 V).

● Tensión de aislamiento (U_i): es el valor máximo de tensión que el interruptor puede soportar indefinidamente sin que se produzca una ruptura dieléctrica o un arco interno. Este valor siempre debe ser superior a la tensión nominal.

Para una red doméstica de 230 V, los interruptores suelen tener un voltaje de aislamiento Ui de 500 V o superior, garantizando un margen de seguridad ante sobretensiones transitorias.

Intensidad Nominal de un Interruptor

La intensidad nominal (I_n) es el valor máximo de corriente (en Amperios) que el interruptor puede conducir de forma ininterrumpida sin superar los límites de temperatura establecidos por la norma (generalmente 65ºC a 85ºC sobre la temperatura ambiente).

Superar la I_n provoca el deterioro prematuro de los contactos y el riesgo de incendio por efecto Joule.

Para dimensionar el interruptor correcto, utilizamos la fórmula básica de la potencia.

– Caso 1: cargas resistivas (calefacción, incandescencia, etc.).

– Caso 2: cargas inductivas (motores, transformadores, LED con driver, etc.). Aquí entra en juego el Factor de Potencia (cos φ).

Ejemplo: Queremos controlar un calefactor eléctrico de 2500 W en una red de 230 V.

Un mecanismo estándar de 10 A se podría quemar. Necesitamos seleccionar un interruptor de 16 A (el siguiente valor comercial estándar) para garantizar la seguridad.

Poder de Corte y Capacidad de Maniobra de un Interruptor

El Poder de Corte PdC o I_cn (Short-circuit breaking capacity) es la capacidad de abrir el circuito cuando la corriente se dispara a valores de cortocircuito o de fallo (miles de amperios, ej. 6.000 A).

Si ocurre un cortocircuito en una lámpara controlada por un interruptor simple, NO debemos abrir dicho interruptor. De hecho, si lo intentáramos abrir manualmente en ese preciso instante, probablemente explotaría o se soldarían los contactos, ya que su cámara de extinción de arco no está dimensionada para la energía de un cortocircuito.

La responsabilidad de cortar esos kA es exclusivamente del Interruptor Automático (PIA) que está aguas arriba en el cuadro. Por ello, este elemento de protección debe tener un poder de corte superior a la máxima corriente de cortocircuito prevista en su punto de instalación.

No obstante, aunque el interruptor simple no tiene que cortar el cortocircuito, sí tiene que soportarlo sin desintegrarse mientras el automático del cuadro reacciona.

Por ejemplo, si se produce un cortocircuito con corriente de 3.000 A, esta corriente atraviesa el cable, pasa por el interruptor (que está cerrado) y llega al fallo. El interruptor debe ser capaz de aguantar ese paso de corriente masiva durante el tiempo que tarde el PIA en saltar, sin que sus contactos se fundan o se suelden por el calor.

En lugar de Poder de Corte, en las hojas de datos de interruptores simples (Norma IEC 60669 para domésticos o IEC 60947-3 para industriales) se proporciona la capacidad de maniobra. Esto garantiza que el interruptor puede cortar su corriente nominal (ej. 16 A) miles de veces sin fallar, incluso con cargas inductivas (pequeñas chispas normales), pero nunca corrientes de cortocircuito.

Vida Útil de un Interruptor

La vida útil o durabilidad de un interruptor se mide en "maniobras" o ciclos (abrir y cerrar).

La vida útil, referida a la vida eléctrica, es el número de maniobras que soporta con carga nominal. Cada vez que abrimos un circuito con carga, se produce un pequeño arco eléctrico que erosiona (pica) la superficie de los contactos.

El rango típico suele estar entre 3.000 a 10.000 ciclos. Un interruptor mal dimensionado (usado al límite de su amperaje) reducirá drásticamente su vida eléctrica.

La útil, referida a la vida mecánica, es el número de maniobras que el dispositivo soporta sin carga (sin corriente pasando). Depende de la fatiga de los muelles y plásticos. El rango típico es mucho más alto, entre 20.000 a 100.000 ciclos.

Grados de Protección IP e IK (Norma IEC 60529 / 62262)

El entorno de instalación determina la envolvente necesaria.

● Grado IP (Ingress Protection): el grado de protección IP consta de 2 dígitos (ej. IP44):

– 1er Dígito (Sólidos/Polvo): de 0 a 6.

• IP20: protegido contra dedos (estándar interior).
• IP6X: totalmente estanco al polvo.

– 2do Dígito (Líquidos/Agua): de 0 a 8.

• IPX0: sin protección.
• IPX4: protegido contra salpicaduras (apto para zonas de baño fuera de la ducha).
• IPX5: protegido contra chorros de agua a presión (jardines, limpieza con manguera).

● Grado IK (Impact Protection): el grado de protección IK mide la resistencia a golpes mecánicos (energía en Joules). Es vital en garajes, naves industriales o colegios.

• IK07: uso normal.
• IK10: antivandálico (soporta un golpe de martillo de 5 Kg desde 40 cm).

También te puede interesar:

Prescripciones Generales de las Instalaciones Interiores

Identificación de Conductores

Conductores de Protección

Subdivisión de las Instalaciones Eléctricas

Equilibrado o Reparto de Cargas

Bases de Toma de Corriente

Conexiones de Conductores

Sistemas de Instalación Eléctrica
