Cálculo de los Circuitos de un Local de Pública Concurrencia

El cálculo de los circuitos eléctricos en un local de pública concurrencia es un proceso complejo que requiere conocimientos técnicos, el cumplimiento estricto de la normativa vigente y la realización de un proyecto eléctrico detallado.

Estos locales, debido a su elevada afluencia de personas y a las particularidades de su funcionamiento, presentan características específicas que deben ser consideradas al diseñar y dimensionar su infraestructura eléctrica.

Una incorrecta elección de la sección puede llevar a problemas de sobrecarga, cortocircuitos, y en el peor de los casos, incendios. Por lo tanto, asegurar que los conductores tengan la sección adecuada es esencial.

Para el cálculo de instalaciones en locales de pública concurrencia, tendremos en cuenta una serie de consideraciones generales, como:

Carga total del sistema: en un local de pública concurrencia, es esencial calcular la carga total prevista, incluyendo la iluminación, climatización, sistemas de emergencia, equipos de sonido, y cualquier otra carga específica del local. Esto proporciona una base para determinar las secciones de los conductores necesarios.

Longitud del conductor: afecta a la caída de tensión. En locales de pública concurrencia, donde las instalaciones pueden ser extensas, es necesario considerar la longitud. La caída de tensión no debe exceder los límites permitidos, asegurando así el correcto funcionamiento de todos los equipos conectados.

Temperatura ambiente: influye en la capacidad de los conductores para disipar calor. En locales con altas temperaturas, como cocinas industriales dentro de un local de pública concurrencia, se debe ajustar la sección del conductor para evitar sobrecalentamientos.

Método de instalación: la forma en que los conductores son instalados (enterrados, empotrados, en bandejas, etc.) también afecta a la capacidad de corriente de los conductores. Según el método de instalación, puede ser necesario ajustar la sección del conductor.

Índice
  1. Particularidades en el Cálculo Eléctrico de los Locales de Pública Concurrencia
  2. Cálculo de la Derivación Individual de un Local de Pública Concurrencia
  3. Cálculo de los Circuitos Interiores de un Local de Pública Concurrencia

Particularidades en el Cálculo Eléctrico de los Locales de Pública Concurrencia

Se tendrá en cuenta toda la normativa del REBT. Además, será especialmente importante cumplir con las prescripciones específicas para locales de pública concurrencia prescritas en la ITC-BT-28.

A continuación, se muestra un resumen de las prescripciones generales de dicha instrucción respecto a las líneas de alumbrado, canalizaciones y cables:

Líneas de alumbrado en locales de pública concurrencia: en las zonas donde se reúne el público la disposición de las líneas de alumbrado debe ser tal que el corte de corriente en una línea no afecte a más de un tercio del total de lámparas instaladas. Las lámparas de cada circuito deben distribuirse de forma uniforme por toda la zona de público.

Canalizaciones en locales de pública concurrencia: los cables deben estar protegidos mecánicamente. Se admiten estos 3 montajes: cables de 450/750 V bajo tubo o canales protectores, cables de 450/750 V en huecos de la construcción y cables de 0,6/1 kV directamente sobre paredes. También se admiten ciertos montajes en bandejas. Los tubos, canales y bandejas pueden ser de PVC u otros materiales, siempre que no propaguen la llama.

Cables en locales de pública concurrencia: deben ser no propagadores del incendio y con emisión de humos y opacidad reducida, es decir, cables tipo AS. Además, los cables para los circuitos de servicios de seguridad y para los circuitos de luminarias no autónomas o alimentadas por fuente central, deben ser de alta seguridad resistentes al fuego, es decir, cables tipo AS+.

La seguridad de estos locales, no solo incluye la prevención de incendios, sino también la implementación de sistemas de alumbrado de emergencia.

Dependiendo del local, también puede ser preciso disponer de fuentes de alimentación alternativa para los servicios de seguridad.

Los servicios de seguridad permiten una evacuación segura en caso de corte del suministro eléctrico principal.

Cálculo de la Derivación Individual de un Local de Pública Concurrencia

La potencia total será la suma de las potencias de los circuitos susceptibles de funcionar simultáneamente. En esta suma de potencias, se deberán considerar los coeficientes correspondientes a las líneas con motores o con lámparas de descarga, según lo indicado en las ITC-BT-47 e ITC-BT-44, respectivamente.

Los cables que pueden ser utilizados en cualquier derivación individual serán siempre de cobre y de alta seguridad (AS). Se pueden consultar en tipos de cables de las derivaciones individuales.

La sección mínima de los conductores de la derivación individual se determinará en base a 4 criterios:

Sección por caída tensión de la derivación individual: se tendrá en cuenta la máxima caída de tensión permitida por el REBT, que puede ser 0,5%, 1% o 1,5% dependiendo de la instalación de enlace. El cos φ será de 1 para monofásica y de 0,8 para trifásica (normativa Iberdrola).

Sección por calentamiento de la derivación individual: la intensidad de cálculo se debe incrementar en 1,5 veces respecto a la intensidad del IGA (interruptor General Automático) de la instalación receptora (normativa Iberdrola). Se consultarán las tablas de corrientes máximas admisibles Iz de los cables, para instalación no enterrada o enterrada, según corresponda.

Sección para protección a sobrecargas de la derivación individual: se seleccionarán los fusibles adecuados para proteger la derivación individual contra cualquier sobrecarga en la instalación. Se elegirán de tipo DO normalizado (norma NI 76.03.01 de Iberdrola).

Sección para protección a cortocircuitos de la derivación individual: nos aseguraremos de que los fusibles seleccionados protegen al cable de la derivación individual en caso de cualquier posible cortocircuito.

Después, seleccionaremos la sección del neutro y del conductor de protección de las derivaciones individuales.

Y, finalmente, el diámetro del tubo o sección de la canal protectora de las derivaciones individuales.

Cálculo de los Circuitos Interiores de un Local de Pública Concurrencia

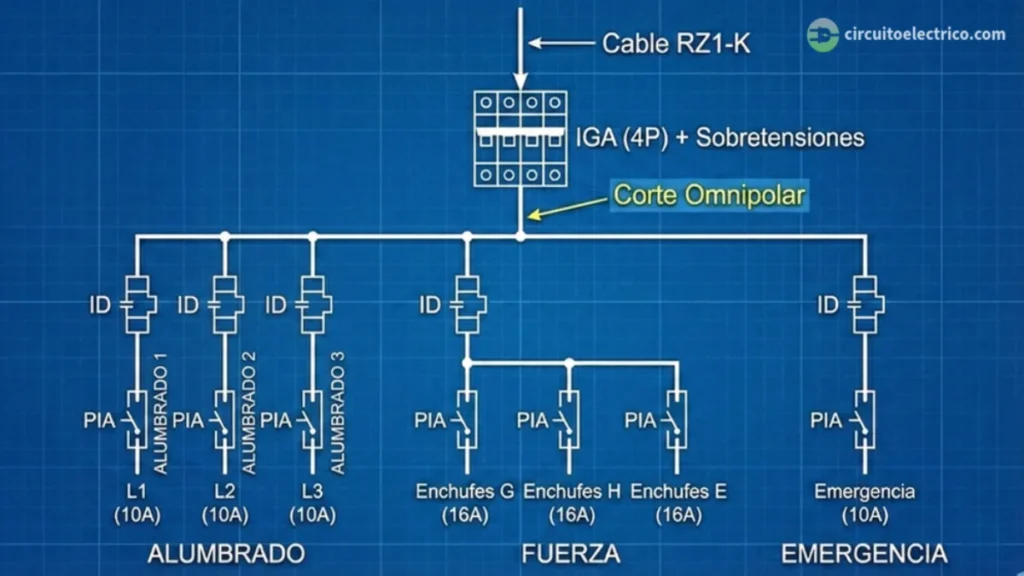

La derivación individual alimenta al cuadro general del local. Desde ahí saldrán las líneas que alimentan directamente a los aparatos receptores o a las líneas generales de distribución. Estas líneas se pueden conectar mediante cuadros secundarios de distribución.

Cada línea contará con dispositivos de mando y protección, ubicados en el cuadro general de distribución o en los cuadros secundarios. Los receptores con una demanda superior a 16 A se alimentarán directamente desde el cuadro general o desde los cuadros secundarios.

En la potencia de cálculo a considerar de cada receptor, se tendrán en cuenta los coeficientes correspondientes a las líneas con motores o con lámparas de descarga, según lo indicado en las ITC-BT-47 e ITC-BT-44, respectivamente.

Al ser un local de pública concurrencia, los cables serán siempre de cobre y de alta seguridad (tipo AS) e irán protegidos mecánicamente, de acuerdo a los montajes admitidos en canalizaciones en locales de pública concurrencia.

Cálculo de Sección de los Circuitos Interiores de un Local de Pública Concurrencia

Para el cálculo y disposición de las líneas de alumbrado en las zonas donde se reúne el público, se tendrá en cuenta lo indicado en líneas de alumbrado en locales de pública concurrencia.

La sección mínima de los conductores de cada circuito se determinará en base a 4 criterios:

Sección por caída tensión máxima de conductores: se tendrá en cuenta la máxima caída de tensión permitida por el REBT, que puede ser 3% para alumbrado y 5% para los demás usos (4,5% para alumbrado y del 6,5% para los demás usos en instalaciones con transformador propio). El cos φ dependerá de las características técnicas del receptor de ese circuito.

Sección por corriente máxima admisible de conductores: se consultarán las tablas de corrientes máximas admisibles Iz de los cables, para instalación no enterrada o para instalación enterrada, según corresponda. Se aplicarán factores de corrección si procede.

Selección del elemento de protección de una instalación interior: se selecciona el calibre del elemento de protección del cable, generalmente del interruptor automático.

Sección para protección a sobrecargas y cortocircuitos del elemento de protección en una instalación interior: nos aseguramos de que el elemento de protección seleccionado protege al cable de cualquier sobrecarga o cortocircuito.

Selección del Calibre del Diferencial de los Circuitos de un Local de Pública Concurrencia

La elección del calibre del interruptor diferencial debe ser siempre igual o superior al calibre del elemento de protección por sobreintensidad instalado.

Además, se seguirá el criterio económico, es decir, que no se deberá sobredimensionar el diferencial innecesariamente.

Esto puede consultarse en selección del calibre del diferencial en una instalación interior.

Sección del Neutro y del Conductor de Protección de los Circuitos de un Local de Pública Concurrencia

En instalaciones interiores, la sección del conductor neutro debe ser, como mínimo, igual a la de las fases. Esto se hace para tener en cuenta las corrientes armónicas debidas a cargas no lineales y posibles desequilibrios. Solo se podrá usar una sección menor si se justifica mediante cálculo.

La sección de los conductores de protección se elige según el conductor de fase del circuito que acompañan:

Tabla de sección del conductor de protección en la que se observa su relación con el conductor de fase que acompaña

Diámetro del Tubo de los Circuitos de un Local de Pública Concurrencia

El diámetro exterior del tubo de cualquier circuito de una instalación interior, se obtiene de las tablas de la ITC-BT-21. Los diámetros dependen del número y de la sección de los conductores o cables a canalizar.

Hay 4 tablas en función de los diferentes sistemas de instalación:

Tubos en Canalizaciones Fijas en Superficie

Tubos en Canalizaciones Empotradas

Tubos en Canalizaciones Aéreas o con Tubos al Aire

Tubos en Canalizaciones Enterradas

Cuando no puedan aplicarse las tablas anteriores por superar el número de conductores los límites de las tablas o por tener los conductores secciones diferentes, se obtendrá el diámetro exterior de tubos por cálculo.

El cálculo de las canales protectoras, se puede consultar en el apartado de sección eficaz de las canales protectoras.

Ejercicio Resuelto del Cálculo de los Circuitos Eléctricos de un Local de Pública Concurrencia

A continuación, se presenta un ejercicio resuelto del cálculo de los circuitos eléctricos de un local de pública concurrencia:
