Canales Protectoras

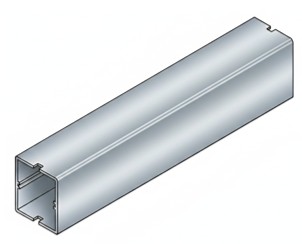

Las canales protectoras son elementos constructivos que se utilizan para alojar y proteger los conductores en las instalaciones eléctricas.
Estas canalizaciones protegen los conductores eléctricos de daños mecánicos, como golpes, vibraciones o roces. Asimismo, los protegen de la humedad y otros agentes externos que podrían provocar cortocircuitos o fugas de corriente.
El número máximo de conductores que pueden alojarse dentro de una canal dependerá de la facilidad con la que se pueda realizar la instalación y la inclusión de accesorios en dicha canal.
En relación con la instalación de tubos, canales y bandejas, el uso de canales protectoras puede contribuir a la estética de la instalación, ocultando los conductores y proporcionando un aspecto más limpio y ordenado.
Se pueden instalar en montaje empotrado o en montaje superficial. Además, pueden ser de diferentes materiales, como PVC o metal.
Las canales protectoras de PVC son económicas, ligeras, fáciles de instalar y resistentes a la corrosión. Se utilizan principalmente en instalaciones interiores.
Las canales protectoras metálicas son más robustas y resistentes. Se utilizan en instalaciones donde se requiere mayor protección mecánica, como en entornos industriales o comerciales.
Las canales protectoras empotradas se instalan embutidas dentro de la construcción, quedando solo la tapa a la vista. Proporcionan una estética más limpia y ordenada.

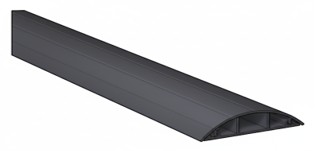

Las canales protectoras superficiales se instalan externamente sobre la superficie de la construcción. Son más fáciles de instalar, pero tienen un impacto visual mayor.
Salvo que se especifique lo contrario en instrucciones específicas, las canales deben cumplir con ciertas características mínimas de resistencia al impacto, así como con rangos de temperatura para instalación y servicio, y resistencia a la penetración de objetos sólidos y entrada de agua, todo adaptado a las condiciones del entorno para el cual está destinada. Además, deben ser no propagadoras de la llama.
Contenidos
Instalación y Colocación de las Canaletas de Cables
La instalación de las canales deberá cumplir las siguientes prescripciones:
– La instalación y puesta en obra deberá cumplir lo indicado en las ITC-BT-19 e ITC-BT-20.
– El trazado se hará siguiendo preferentemente líneas verticales y horizontales.
– Las canales con conductividad eléctrica deben estar conectadas a la red de tierra.
– Las canales no se podrán utilizar como conductores de protección o de neutro, excepto en los casos estipulados en el apdo. 3.4 de la Instrucción ITC-BT-18 para canalizaciones prefabricadas.
– Se debe asegurar que la tapa de las canalizaciones siempre permanezca accesible.
Accesorios de las Canales Protectoras
Las canaletas protectoras de cables cuentan con una amplia gama de accesorios que complementan su instalación y funcionalidad. Estos accesorios se pueden clasificar en diferentes categorías:
Tapas de Acceso para Canales Protectoras
Las tapas de acceso de una canaleta proporcionan acceso a los cables eléctricos alojados dentro de estas canalizaciones, facilitando la inspección, el mantenimiento y las operaciones de cableado.
Las tapas se adaptan perfectamente a las canales y proporcionan un sellado hermético para proteger los conductores contra la humedad, el polvo y otros contaminantes ambientales.
Las tapas de acceso deben cumplir con el grado IP de la canal protectora para garantizar la seguridad de la instalación.
De forma general, las tapas pueden clasificarse como:
● Tapas de acceso que pueden abrirse sin herramientas: estas tapas suelen ser de plástico o materiales ligeros y cuentan con mecanismos de cierre sencillos, como clips o pestañas.
Las canales protectoras con tapa desmontable sin herramientas facilitan el acceso para realizar conexiones o modificaciones en la instalación eléctrica.
No obstante, proporcionan menor seguridad, ya que pueden ser abiertas por cualquier persona. Por ello, suelen utilizarse en zonas de acceso restringido o en instalaciones donde la seguridad no es un factor crítico.
● Tapas de acceso que solo pueden abrirse con herramientas: estas tapas suelen ser de metal y cuentan con sistemas de cierre más robustos, como tornillos o llaves especiales.
Las canales protectoras con tapa desmontable con herramientas proporcionan mayor seguridad, ya que requieren herramientas específicas para su apertura, limitando el acceso a personal no autorizado.
En cualquier caso, en caso de necesitar realizar modificaciones en la instalación, el acceso es más complicado que las que pueden abrirse sin herramientas.
Separadores de Cables para Canales Protectoras
Los separadores para canales protectoras son dispositivos que mantienen la separación adecuada entre los conductores eléctricos dentro de las canalizaciones, garantizando así una distribución uniforme y organizada de los cables.
Los separadores pueden estar fabricados en una variedad de materiales, como plástico resistente, metal o materiales compuestos, y están disponibles en diferentes formas y tamaños para adaptarse a las dimensiones específicas de las canalizaciones y a los requisitos de los conductores.
Uniones para Canales Protectoras

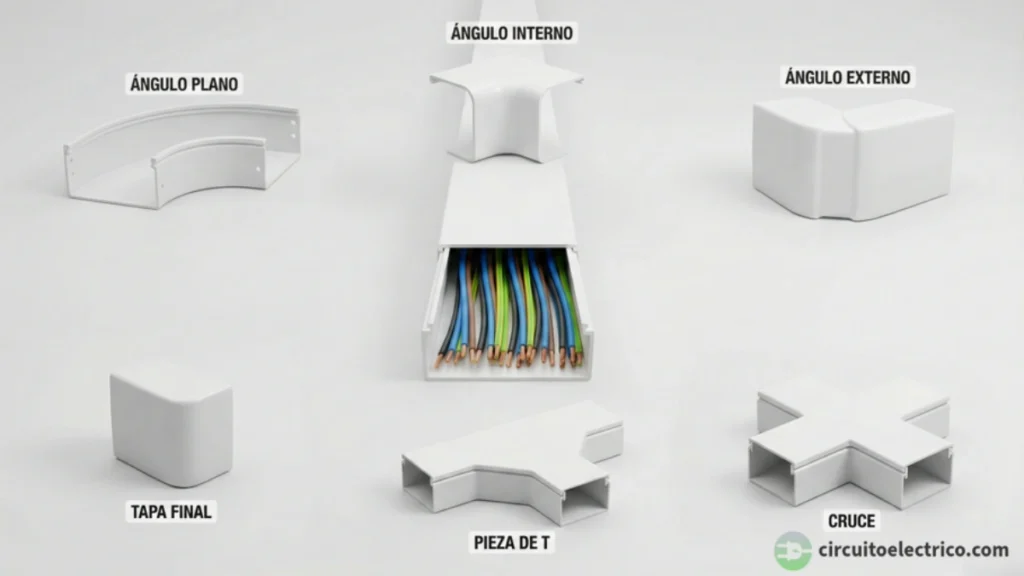

Estos accesorios unen tramos de canales para realizar diferentes funciones.
● Curvas: para cambiar la dirección de las canaletas en diferentes ángulos.
● Uniones en T: para unir 3 canaletas en un ángulo de 90 grados, formando una "T.
● Cruces: para unir 4 canaletas en un ángulo de 90 grados, formando una "X".
● Adaptadores de reducción: se utilizan para unir dos canaletas de diferentes tamaños.
● Juntas de estanqueidad: se utilizan para sellar las juntas entre las canaletas y los accesorios, evitando la entrada de polvo, humedad o suciedad.
● Tapas finales: se utilizan para cerrar los extremos de las canaletas. Pueden ser de diferentes tipos, como tapas simples, tapas con orificios o tapas con pasacables.
Soportes y Fijaciones para Canales Protectoras
Estos elementos se utilizan para soportar y fijar las canaletas a las superficies:
● Soportes de pared: para fijar las canaletas a las paredes. Pueden ser de diferentes tipos, como soportes de riel, soportes de ángulo o soportes de ménsula.
● Soportes de techo: para fijar las canaletas a los techos. Suelen utilizarse soportes de suspensión o soportes de viga.
● Soportes de suelo: para fijar las canaletas al suelo. Los tipos más utilizados son los soportes de pie o los soportes de base.
● Abrazaderas: para fijar las canaletas a estructuras metálicas o tuberías.
● Clips de sujeción: para fijar las canaletas a superficies planas, como paredes o techos.
● Tornillos y tacos: para fijar los soportes y las canaletas a las paredes, techos o suelos.
Sección Eficaz de las Canales Protectoras
Para determinar la sección eficaz de las canales protectoras para Derivaciones Individuales, la GUIA-BT-15 indica que se puede aplicar la siguiente fórmula:
donde:
Sef = sección eficaz de la canal protectora, en mm2
K = coeficiente corrector de llenado (colocación, ventilación, etc.) y que será:
– Para conductores aislados sin cubierta tipo ES07Z1-K ⇒ K = 1,4
– Para cables con cubierta de 0,6/1kV ⇒ K = 1,8
ni = es el número de conductores de sección Si
Φi = diámetro exterior de los conductores de sección Si, en milímetros
2 = si se debe tener en cuenta la posible ampliación de sección al 100% (como indica el apdo. 2 de la ITC-BT-15 para una derivación individual)
Para canales protectoras que no sean destinadas a alojar Derivaciones Individuales, podemos quitar el 2 de la fórmula anterior. Considerando cables de diferentes secciones en la misma canal, obtendríamos la siguiente fórmula:
Al aplicar la fórmula anterior resultará un valor que no coincide, en la mayoría de los casos, con una canal del fabricante. Se deberá elegir la inmediata superior a la calculada.
Ejercicio Resuelto de Sección Eficaz de una Canal Protectora
A continuación, se presenta 1 ejercicio resuelto para calcular la sección eficaz de una canal protectora:
